Z4W-Lシリーズ

オールインワン型CCD搭載レーザ変位センサ

Z4W-Lシリーズ

デジパネ機能内蔵で使いやすさを追求、CCD搭載により色や光沢ワークに最適

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

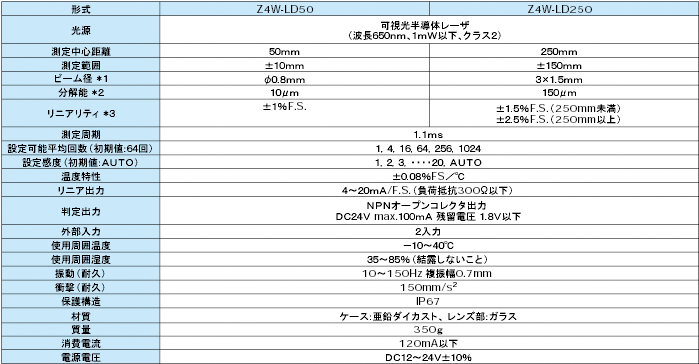

Z4W-Lシリーズ 定格/性能 1

F.S(フルスケール)は、Z4W-LD50:20mm、Z4W-LD250:300mm
*1.ビーム径:測定中心距離の値で、中心光強度の1/e2(13.5%)で定義しています。定義域外に漏れ光があり、対象物の周囲が対象物に比べて反射率が高い場合、誤検出する場合があります。
*2.分解能:リニア出力のゆらぎの幅(±3σ)を示します。平均回数を64回に設定し、当社標準対象物(白セラミック)を中心距離とした場合の測定値を示します。距離精度を示すものではありません。強い電磁界内では、
   分解能の性能が満足できない場合があります。
*3.リニアリティ:当社標準対象物測定時における変位出力の理想直線に対する誤差を示します。対象物によって、直線性や測定値が変わることがあります。
