D4JL / D4JL-SK40

電磁ロック・セーフティドアスイッチ／スライドキーユニット

D4JL / D4JL-SK40

ロック強度3,000N。多彩なモニタリングパターンが実現可能

形式一覧/価格/オンライン購入

※ Web特別価格提供品

セーフティドアスイッチの改善・活用事例はこちら
カートを見る

この商品について

関連情報

情報更新 : 2024/09/02

（単位：mm）

外形寸法／動作特性

本体

形D4JL-□□F□-C5
形D4JL-□□F□-D5

D4JL / D4JL-SK40 外形寸法 2

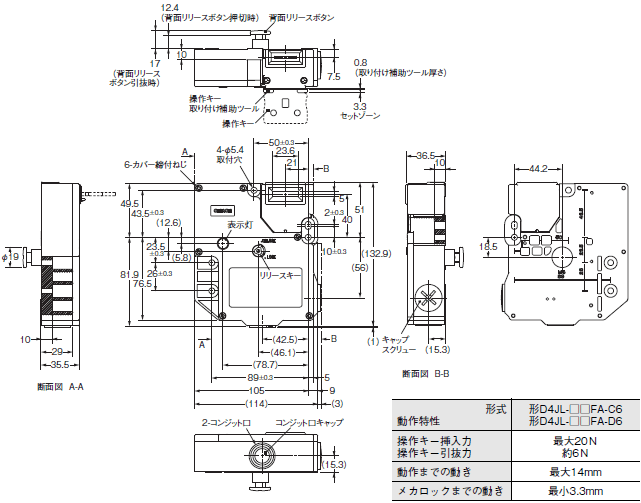

形D4JL-□□FA-C6
形D4JL-□□FA-D6

D4JL / D4JL-SK40 外形寸法 3

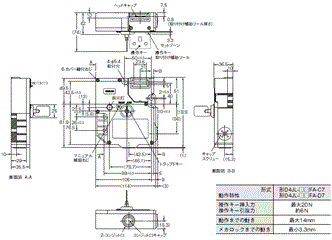

形D4JL-□□FA-C7
形D4JL-□□FA-D7

D4JL / D4JL-SK40 外形寸法 4

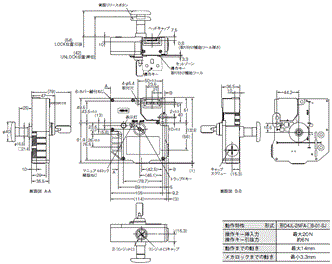

形D4JL-2NFA-□8-01-SJ

D4JL / D4JL-SK40 外形寸法 5

操作キー

形D4JL-K1

D4JL / D4JL-SK40 外形寸法 7

形D4JL-K2

D4JL / D4JL-SK40 外形寸法 8

形D4JL-K3
形D4JL-K4

D4JL / D4JL-SK40 外形寸法 9

注. 本体外形寸法図の指定のない寸法公差は±0.8mmです。
　　操作キー外形寸法図の指定のない寸法公差は±0.4mmです。

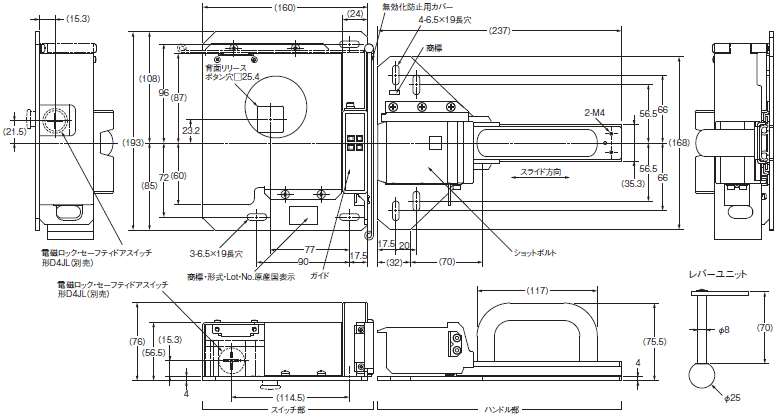

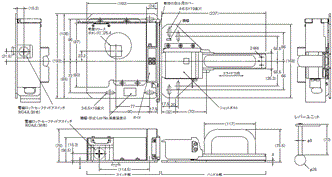

スライドキーユニット

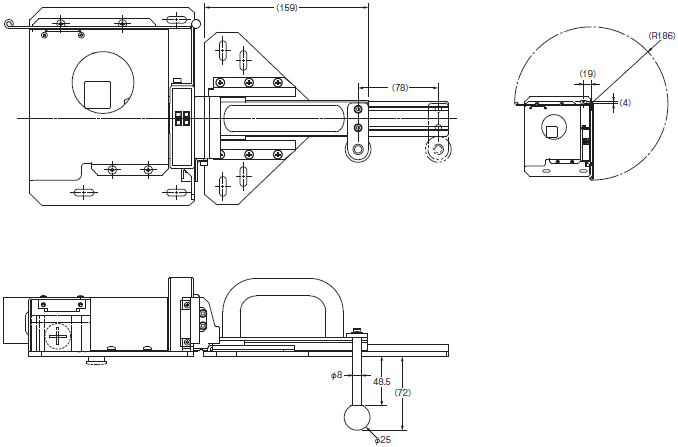

形D4JL-SK40

扉開時

D4JL / D4JL-SK40 外形寸法 12

扉閉時

D4JL / D4JL-SK40 外形寸法 13

操作キー取り付け時

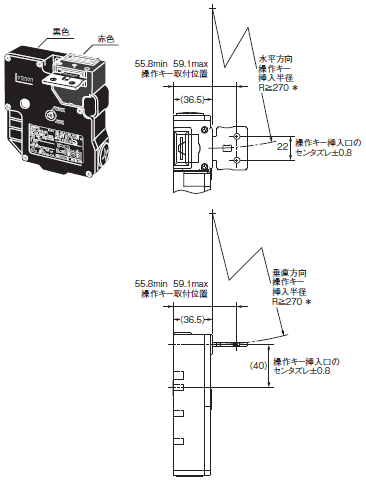

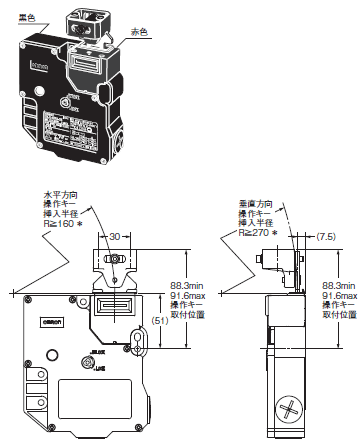

形D4JL＋形D4JL-K1
正面操作キー挿入口使用時

D4JL / D4JL-SK40 外形寸法 15

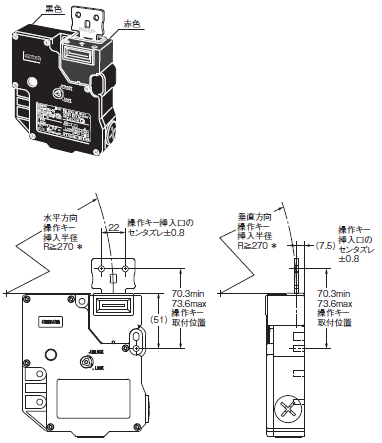

形D4JL＋形D4JL-K1
上面操作キー挿入口使用時

D4JL / D4JL-SK40 外形寸法 16

形D4JL＋形D4JL-K2
正面操作キー挿入口使用時

D4JL / D4JL-SK40 外形寸法 17

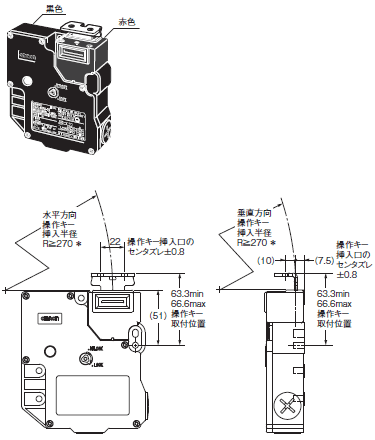

形D4JL＋形D4JL-K2
上面操作キー挿入口使用時

D4JL / D4JL-SK40 外形寸法 18

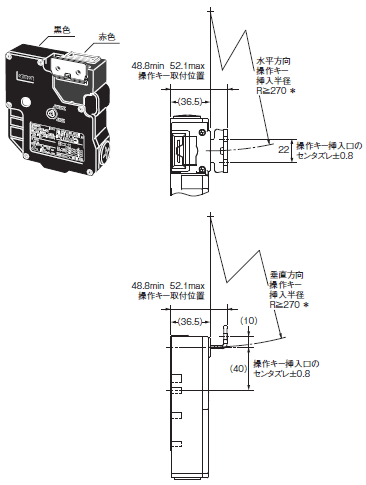

形D4JL＋形D4JL-K3
正面操作キー挿入口使用時

D4JL / D4JL-SK40 外形寸法 19

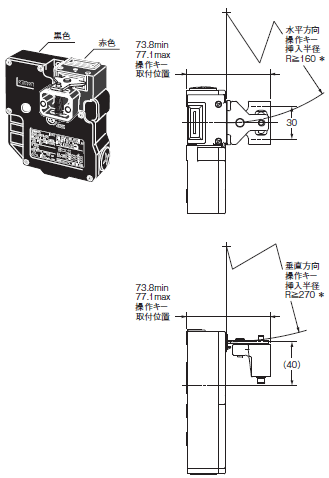

形D4JL＋形D4JL-K3
上面操作キー挿入口使用時

D4JL / D4JL-SK40 外形寸法 20

＊挿入半径の値は操作キーの回転の中心点がヘッド正面または上面の延長線上にある場合のものです。
