K3HB-H

温度パネルメータ

K3HB-H

温度指示や各種プロセス計測指示に

一部商品は2026年1月受注終了予定。その他の一部商品も2023年4月受注終了。

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2019/07/11

定格

電源電圧 AC100～240V、 AC/DC24V、 DeviceNet電源 ： DC24V
許容電源電圧範囲 定格電源電圧の85～110%、 DeviceNet電源 ： DC11～25V
消費電力（最大負荷時）
＊1		 AC100～240V ： 18VA以下、 AC/DC24V ： 11VA/7W以下
消費電流 DeviceNet電源 ： 50mA以下（DC24V）
入力信号 白金測温抵抗体：Pt100
熱電対：K、J、T、E、L、U、N、R、S、B、W
計測方式 デルタシグマ方式
イベント
入力
＊2		 タイミング入力 NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧（ON時残留電圧）：3V以下　最大印加電圧：DC30V以下
短絡時電流（0Ω時）：17mA以下　　　　　 漏れ電流（OFF時漏れ電流）：1.5mA以下
起動補償タイマ
入力		 NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧（ON時残留電圧）：2V以下
短絡時電流（0Ω時）：4mA以下
最大印加電圧：DC30V以下
漏れ電流（OFF時漏れ電流）：0.1mA以下
ホールド入力
リセット入力
バンク入力
出力
（機種に
より異な
ります）		 リレー接点出力 AC250V/DC30V 5A（抵抗負荷）、機械的寿命 500万回、電気的寿命 10万回
トランジスタ
出力		 最大負荷電圧：DC24V、最大負荷電流：50mA、漏れ電流：100μA以下
リニア出力 DC0～20mA/DC4～20mA：負荷500Ω以下、分解能 約10,000　出力誤差：±0.5%FS
DC0～5V/DC1～5V/DC0～10V：負荷5kΩ以上、分解能 約10,000　出力誤差：±0.5%FS
　　　　　　　　　　　　　　　ただし、1V以下は±0.15V（0V以下は出力しません）
表示方式 ネガタイプLCD（バックライトLED）表示
・7セグメントデジタル表示（文字高さ PV ： 14.2mm（緑色/赤色切替）、
　SV ： 4.9mm（緑色））
主な機能 温度入力補正、 計測動作選択、 平均化処理、 前回平均値比較、 ゼロリミット、
出力ヒステリシス、 出力オフディレイ、出力テスト、 表示値選択、 表示色の切替、
キープロテクト、 バンク切替、 表示リフレッシュ周期、 MAX/MINホールド、リセット
使用温度
範囲		 使用時 -10～+55℃（ただし、氷結、結露のないこと）
保存時 -25～+65℃（ただし、氷結、結露のないこと）
使用湿度
範囲		 使用時 25～85%RH
高度 2,000m以下
付属品 防水パッキン、フィクスチャー2個、端子カバー、単位シール、取扱説明書
さらにDeviceNetタイプには、DeviceNetコネクタ（ヒロセ電機：HR31-5.08P-5SC
（01）、圧着端子（ヒロセ電機：HR31-SC-121））が付属しております。 ＊3

＊1. DC電源タイプでは電源投入時に、1台あたり約1Aの制御電源容量を必要とします。複数台をご使用になる場合は特にご注意ください。
　　　なお、DC電源は形S8VSシリーズ（オムロン）を推奨します。
＊2. PNP入力タイプもあります。
＊3. 形K3HBシリーズDeviceNetタイプには、付属しているDeviceNetコネクタ以外使用できません。また、付属している圧着端子は細いケーブル用です。

性能

表示可能範囲 -19999～99999
測定精度
（at 23±5℃）		 熱電対入力：（指示値の±0.3%または1℃の大きい方） ±1ディジット以下 ＊
白金測温抵抗体入力：（指示値の±0.2%または0.8℃の大きい方） ±1ディジット以下
サンプリング周期 50回/s（20ms）
比較出力応答時間 白金測温抵抗体入力レンジ：120ms以下、熱電対入力レンジ：180ms以下
（入力信号の15%から95%、または95%から15%まで急変させた時の比較出力が出るまでの
時間）
リニア出力応答時間 白金測温抵抗体入力レンジ：170ms以下、熱電対入力レンジ：230ms以下
（出力信号の15%から95%、または95%から15%まで急変させた時のアナログ出力の最終値への
収束時間）
絶縁抵抗 20MΩ以上（DC500Vメガにて）
耐電圧 AC2,300V 1min　外部端子一括とケース間
耐ノイズ AC100～240Vタイプ：電源端子ノーマル/コモンモード±1,500V（立ち上がり1nsの方形波、パル
ス幅1μs、100ns）
AC/DC24Vタイプ：電源端子ノーマル/コモンモード±1,500V（立ち上がり1nsの方形波、パルス
幅1μs、100ns）
耐振動 振動数 ： 10～55Hz、 加速度 ： 50m/s2 X、Y、Z各方向 5min×10掃引
耐衝撃 150m/s（2 ただし、 リレー接点は100m/s2） 3軸6方向 各3回
本体質量 約300g（本体のみ）
保護
構造		 前面 NEMA4X屋内準拠（IP66相当）
リアケース IP20
端子部 IP00+フィンガープロテクト（VDE0106/100）
メモリ保護 EEPROM（不揮発性メモリ）、書き込み回数：10万回
適合規格 UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1（IEC61010-1）
汚染度2/過電圧カテゴリⅡ
EN61326-1
EMC （EMI）： EN61326-1 工業的電磁環境用途
放射妨害電界強度： CISPR 11 Group 1、class A
雑音端子電圧： CISPR 11 Group 1、class A
（EMS）： EN61326-1 工業的電磁環境用途
静電気放電イミュニティ： EN61000-4-2：4kV（接触）、8kV（気中）
電界強度イミュニティ： EN61000-4-3：10V/m 正弦波振幅変調（80MHz～1GHz、1.4～2GHz）
ファーストトランジェント/バーストノイズイミュニティ： EN61000-4-4：2kV（電源線）、1kV
（I/O信号線）
サージイミュニティ： EN61000-4-5：1kV線間（電源線）、2kV大地間（電源線）
伝導性ノイズイミュニティ： EN61000-4-6：3V（0.15～80MHz）
商用周波数磁界イミュニティ： EN61000-4-8：30A/m（50Hz） 連続時間
電圧ディップ/電断イミュニティ： EN61000-4-11：0.5周期、0°/180°、100%（定格電圧）

＊K、T、Nの－100℃以下は、±2℃±1ディジット以下。U、Lは、±2℃±1ディジット以下。Bの400℃以下は、測定精度規定なし。
　 R、Sの200℃以下は、±3℃±1ディジット以下。Wは、（±0.3％PVまたは±3℃の大きい方）±1ディジット以下。

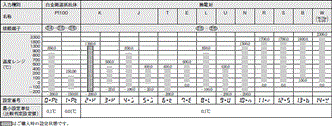

入力レンジ

白金測温抵抗体/熱電対

K3HB-H 定格/性能 6

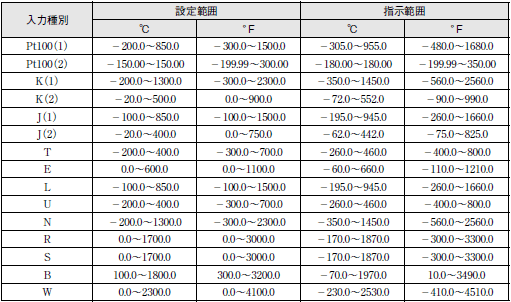

温度単位を切り替えた場合の相関値、設定範囲・指示範囲

K3HB-H 定格/性能 7

イベント入力定格

入力 S-TMR、HOLD、RESET、BANK1、BANK2、BANK4 TIMING
有接点 ON ： 1kΩ以下、 OFF ： 100kΩ以上 ――
無接点 ・ON時残留電圧： 2V以下
・OFF時漏れ電流： 0.1mA以下
・負荷電流： 4mA以下
・最大印加電圧： DC30V以下		 ・ON時残留電圧： 3V以下
・OFF時漏れ電流： 1.5mA以下
・負荷電流： 17mA以下
・最大印加電圧： DC30V以下

出力定格

接点出力

負荷 抵抗負荷
（AC250V cosΦ ＝1、DC30V L/R＝0ms） 		誘導負荷
（AC250V 閉路cosΦ ＝0.4、DC30V L/R＝7ms）
定格負荷 AC250V 5A、DC30V 5A AC250V 1A、DC30V 1A
機械的寿命 500万回
電気的寿命 10万回

トランジスタ出力

最大負荷電圧 DC24V
最大負荷電流 50mA
漏れ電流 100μA以下

リニア出力

出力 0～20mA 4～20mA 0～5V 1～5V 0～10V
許容負荷インピーダンス 500Ω以下 5kΩ以上
分解能 約10,000
出力誤差 ±0.5％FS ±0.5％FS ただし1V以下は±0.15V
（0以下は出力しません）

シリアル通信出力

種類 RS-232C、 RS-485
通信方式 半二重
同期方式 調歩同期（非同期式）
通信速度 9600/19200/38400bps
伝送コード ASCII
データビット長 7ビット、 8ビット
ストップビット長 2ビット、 1ビット
誤り検出 垂直パリティおよびFCS
パリティチェック 偶数、 奇数

BCD出力の入出力定格（論理方式 ： 入力信号は負論理です）

入・出力信号名 項目 定格
入力 REQUEST
HOLD
MAX
MIN
RESET 		入力信号 無電圧接点入力
無電圧入力時の入力電流 10mA
信号レベル ON電圧 1.5V以下
OFF電圧 3V以上
出力 DATA
POLARITY
OVER
DATA VALID
RUN 		最大負荷電圧 DC24V
最大負荷電流 10mA
漏れ電流 100μA以下
HH
H
PASS
L
LL 		最大負荷電圧 DC24V
最大負荷電流 50mA
漏れ電流 100μA以下

DeviceNet通信

通信プロトコル DeviceNet準拠
通信機能 リモートI/O
通信機能		 ・Master/Slaveコネクション（Poll/Bit-Strobe/COS/Cyclic）
・デバイスネット（DeviceNet）通信規約準拠
I/O割付
設定		 ・コンフィグレータによる任意のIN・OUTデータの割り付け
・DeviceNet固有のパラメータや、 デジタルパネルメータの変数エリアなど、任意の
　データの割り付け
・入力エリア2ブロック、 最大60チャネル
・出力エリア1ブロック、 最大29チャネル（内先頭1チャネルはOUT実行可フラグ固定）
メッセージ
通信機能		 ・Explicitメッセージ通信機能
・CompoWay/F通信コマンド発行可能（Explicitメッセージ通信形式で発行）
接続形態 マルチドロップ方式、 T分岐方式の組み合わせが可能（幹線および支線に対して）
通信速度 DeviceNet ： 500k/250k/125kビット/s（自動追従）
通信媒体 専用ケーブル 5線（信号系2本、電源系2本、シールド1本）
通信距離 通信速度 ネットワーク最大長 支線長 総支線長
500kビット/s 100m以下（100m以下） 6m以下 39m以下
250kビット/s 100m以下（250m以下） 6m以下 78m以下
125kビット/s 100m以下（500m以下） 6m以下 156m以下
（　）内は、 太いケーブル使用時
電源電圧 DeviceNet電源 ： DC24V
許容電圧変動範囲 DeviceNet電源 ： DC11～25V
消費電流 50mA以下（DC24V）
最大接続ノード数 64台（コンフィグレータ接続時は、 コンフィグレータを含む）
最大接続スレーブ数 63台
誤り制御 CRCエラー
DeviceNet電源供給 DeviceNet通信コネクタから電源供給

シリアル通信、DeviceNet 通信についての詳細につきましては、「形K3HB デジタルパネルメータ 通信編ユーザーズマニュアル（カタログ番号：SGTE-707）」をご覧ください。
