※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

形式構成

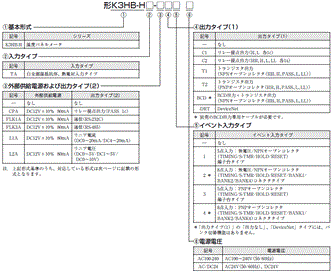

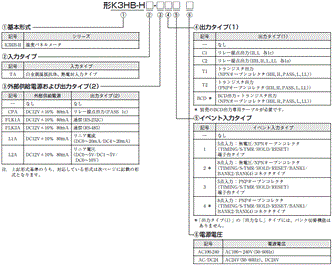

形式基準

K3HB-H 種類/価格 2

種類/標準価格

本体

入力タイプ 出力タイプ 形K3HB-H
イベント入力 端子台4点
(TIMING、S-TIM、HOLD、RESET)搭載。
1541_lu_2_1
96(W)×48(H)×奥行き95mm
電源電圧 標準価格
(¥)

出力タイプ(2) 出力タイプ(1) AC100~240V AC/DC24V
白金測温
抵抗体/
熱電対入力
タイプ
出力なし - 形K3HB-HTA-1 AC100-240
形K3HB-HTA-1 AC/DC24 34,500
リレー接点 PASS 1c H、L : 各1c 形K3HB-HTA-CPAC11 AC100-240
形K3HB-HTA-CPAC11 AC/DC24 39,000
HH、H、L、LL : 各1a 形K3HB-HTA-CPAC21 AC100-240 形K3HB-HTA-CPAC21 AC/DC24 41,500
トランジスタ - NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-HTA-T11 AC100-240 形K3HB-HTA-T11 AC/DC24
BCD+
トランジスタ
- NPNオープンコレクタ
(5桁出力+HH、H、
PASS、L、LL)
形K3HB-HTA-BCD1 AC100-240 *
形K3HB-HTA-BCD1 AC/DC24 * 43,500
通信 RS-232C NPNオープンコレクタ
(HH、H、PASS、L、LL)

形K3HB-HTA-FLK1AT11 AC100-240 形K3HB-HTA-FLK1AT11 AC/DC24 44,000
RS-485 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-HTA-FLK3AT11 AC100-240
形K3HB-HTA-FLK3AT11 AC/DC24
リニア 電流 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-HTA-L1AT11 AC100-240 形K3HB-HTA-L1AT11 AC/DC24 59,000
電圧 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-HTA-L2AT11 AC100-240 形K3HB-HTA-L2AT11 AC/DC24
DeviceNet - DeviceNet
形K3HB-HTA-DRT1 AC100-240
形K3HB-HTA-DRT1 AC/DC24

注. 上記以外のイベント入力、出力タイプ(1)、出力タイプ(2)の組み合わせの製作も可能です。    ただし、通信とDeviceNetおよびリニア出力とDeviceNetの組み合わせはできません。    希望される組み合わせを、カタログの「■形式基準」をもとにご確認の上、別途お問い合わせください。 * 別売のBCD出力専用ケーブルが必要です。

オプション(別売)

名称 形式 標準価格(¥)
イベント入力 コネクタ8点 専用ケーブル 形K32-DICN 1,500
BCD出力専用ケーブル 形K32-BCD 6,900

防水カバー

形式 標準価格(¥)
形Y92A-49N 4,800

防水パッキン

形式 標準価格(¥)
形K32-P1 250

注. 本防水パッキンは本体に付属しています。
