※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

形式構成

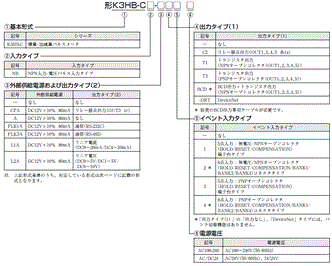

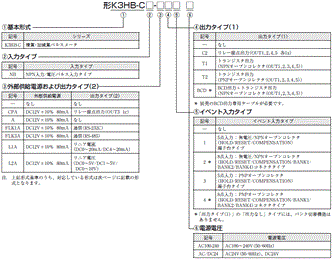

形式基準

K3HB-C 種類/価格 2

種類/標準価格

本体

入力
タイプ
出力タイプ 形K3HB-C
• イベント入力 端子台5点
 (HOLD、RESET、COMPENSATION)搭載。
• 外部供給電源 DC12V 80mA
1540_lu_1_1
96(W)×48(H)×奥行き95mm
電源電圧 標準価格
(¥)
出力タイプ
(2)
出力タイプ
(1)
AC100~240V AC/DC24V
NPN/
電圧
パルス
入力
タイプ
出力なし - 形K3HB-CNB-A1 AC100-240 形K3HB-CNB-A1 AC/DC24 43,000
リレー接点 OUT3 1c OUT5、OUT4、OUT2、
OUT1 : 各1a
形K3HB-CNB-CPAC21 AC100-240 形K3HB-CNB-CPAC21 AC/DC24 49,500
トランジスタ - NPNオープンコレクタ
(OUT5、OUT4、
OUT3、OUT2、OUT1)
形K3HB-CNB-AT11 AC100-240 形K3HB-CNB-AT11 AC/DC24
BCD+
トランジスタ
- NPNオープンコレクタ
(5桁出力+OUT5、
OUT4、OUT3、OUT2、
OUT1)
形K3HB-CNB-ABCD1 AC100-240 * 形K3HB-CNB-ABCD1 AC/DC24 * 51,000
通信 RS-232C NPNオープンコレクタ
(OUT5、OUT4、
OUT3、OUT2、OUT1)
形K3HB-CNB-FLK1AT11 AC100-240 形K3HB-CNB-FLK1AT11 AC/DC24 52,500
RS-485 NPNオープンコレクタ
(OUT5、OUT4、
OUT3、OUT2、OUT1)
形K3HB-CNB-FLK3AT11 AC100-240 形K3HB-CNB-FLK3AT11 AC/DC24
リニア 電流 NPNオープンコレクタ
(OUT5、OUT4、
OUT3、OUT2、OUT1)
形K3HB-CNB-L1AT11 AC100-240 形K3HB-CNB-L1AT11 AC/DC24 69,000
電圧 NPNオープンコレクタ
(OUT5、OUT4、
OUT3、OUT2、OUT1)
形K3HB-CNB-L2AT11 AC100-240 形K3HB-CNB-L2AT11 AC/DC24
DeviceNet - DeviceNet 形K3HB-CNB-A-DRT1 AC100-240 形K3HB-CNB-A-DRT1 AC/DC24

注. 上記以外のイベント入力、出力タイプ(1)、出力タイプ(2)の組み合わせの製作も可能です。
   ただし、通信とDeviceNetおよびリニア出力とDeviceNetの組み合わせはできません。
   希望される組み合わせを、カタログの「■形式基準」をもとにご確認の上、別途お問い合わせください。
* 別売のBCD出力専用ケーブルが必要です。

オプション(別売)

名称 形式 標準価格(¥)
イベント入力 コネクタ8点 専用ケーブル 形K32-DICN 1,500
BCD出力専用ケーブル 形K32-BCD 6,900

防水カバー

形式 標準価格(¥)
形Y92A-49N 4,800

防水パッキン

形式 標準価格(¥)
形K32-P1 250

注. 本防水パッキンは本体に付属しています。
