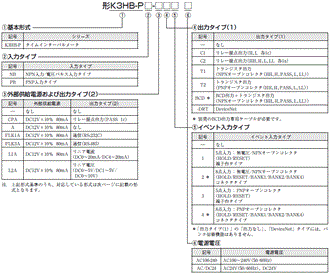

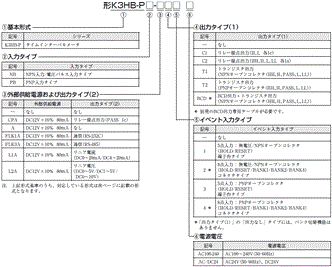

入力
タイプ |
出力タイプ | 形K3HB-P | |||
---|---|---|---|---|---|
• イベント入力 端子台5点(HOLD、RESET)搭載。
• 外部供給電源 DC12V 80mA |
![]() 96(W)×48(H)×奥行き95mm |
||||
電源電圧 | |||||
出力タイプ
(2) |
出力タイプ
(1) |
AC100~240V | AC/DC24V | ||
NPN/
電圧 パルス 入力 タイプ |
出力なし | ―― | 形K3HB-PNB-A1 AC100-240 | 形K3HB-PNB-A1 AC/DC24 | |
リレー接点 | PASS 1c | H、L : 各1c | 形K3HB-PNB-CPAC11 AC100-240 | 形K3HB-PNB-CPAC11 AC/DC24 | |
HH、H、L、LL : 各1a | 形K3HB-PNB-CPAC21 AC100-240 | 形K3HB-PNB-CPAC21 AC/DC24 | |||
トランジスタ | ―― | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PNB-AT11 AC100-240 | 形K3HB-PNB-AT11 AC/DC24 | |
BCD+
トランジスタ |
―― | NPNオープンコレクタ
(5桁出力+HH、H、 PASS、L、LL) |
形K3HB-PNB-ABCD1 AC100-240 *2 | 形K3HB-PNB-ABCD1 AC/DC24 *2 | |
通信 | RS-232C | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PNB-FLK1AT11 AC100-240 | 形K3HB-PNB-FLK1AT11 AC/DC24 | |
RS-485 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PNB-FLK3AT11 AC100-240 | 形K3HB-PNB-FLK3AT11 AC/DC24 | ||
リニア | 電流 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PNB-L1AT11 AC100-240 | 形K3HB-PNB-L1AT11 AC/DC24 | |
電圧 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PNB-L2AT11 AC100-240 | 形K3HB-PNB-L2AT11 AC/DC24 | ||
DeviceNet | ―― | DeviceNet | 形K3HB-PNB-A-DRT1 AC100-240 | 形K3HB-PNB-A-DRT1 AC/DC24 | |
PNP
入力 タイプ *1 |
出力なし | ―― | 形K3HB-PPB-A1 AC100-240 | 形K3HB-PPB-A1 AC/DC24 | |
リレー接点 | PASS 1c | H、L : 各1c | 形K3HB-PPB-CPAC11 AC100-240 | 形K3HB-PPB-CPAC11 AC/DC24 | |
HH、H、L、LL : 各1a | 形K3HB-PPB-CPAC21 AC100-240 | 形K3HB-PPB-CPAC21 AC/DC24 | |||
トランジスタ | ―― | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PPB-AT11 AC100-240 | 形K3HB-PPB-AT11 AC/DC24 | |
BCD+
トランジスタ |
―― | NPNオープンコレクタ
(5桁出力+HH、H、 PASS、L、LL) |
形K3HB-PPB-ABCD1 AC100-240 *2 | 形K3HB-PPB-ABCD1 AC/DC24 *2 | |
通信 | RS-232C | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PPB-FLK1AT11 AC100-240 | 形K3HB-PPB-FLK1AT11 AC/DC24 | |
RS-485 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PPB-FLK3AT11 AC100-240 | 形K3HB-PPB-FLK3AT11 AC/DC24 | ||
リニア | 電流 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PPB-L1AT11 AC100-240 | 形K3HB-PPB-L1AT11 AC/DC24 | |
電圧 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-PPB-L2AT11 AC100-240 | 形K3HB-PPB-L2AT11 AC/DC24 |
