電源電圧 | AC100~240V、AC/DC24V、DeviceNet電源:DC24V | |
---|---|---|
許容電源電圧範囲 | 定格電源電圧の85~110%、DeviceNet電源:DC11~25V | |
消費電力(最大負荷時) *1 | AC100~240V:18VA以下、AC/DC24V:11VA/7W以下 | |
消費電流 | DeviceNet電源:50mA以下(DC24V) | |

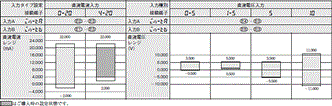

入力信号 | 直流電圧/直流電流 | |
AD変換方式 | 逐次比較方式 | |
外部供給電源 | DC12V±10% 80mA(外部供給電源付きタイプのみ) | |
イベント入力
*2 |
タイミング入力 | NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧(ON時残留電圧):3V以下 最大印加電圧:DC30V以下 短絡時電流(0Ω時):17mA以下 漏れ電流(OFF時漏れ電流):1.5mA以下 |
起動補償タイマ入力 | NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧(ON時残留電圧):2V以下 短絡時電流(0Ω時):4mA以下 最大印加電圧:DC30V以下 漏れ電流(OFF時漏れ電流):0.1mA以下 |
|
ホールド入力 | ||
リセット入力 | ||
強制ゼロ入力 | ||
バンク入力 | ||
出力
(機種により 異なります) |
リレー接点出力 | AC250V/DC30V 5A(抵抗負荷)、機械的寿命 500万回、電気的寿命 10万回 |
トランジスタ出力 | 最大負荷電圧:DC24V、最大負荷電流:50mA、漏れ電流:100μA以下 | |
リニア出力 | DC0~20mA/DC4~20mA:
負荷500Ω以下、分解能 約10,000 出力誤差:±0.5%FS DC0~5V/DC1~5V/DC0~10V: 負荷5kΩ以上、分解能 約10,000 出力誤差:±0.5%FS ただし、1V以下は±0.15V(0V以下は出力しません) |
|
表示方式 | ネガタイプLCD(バックライトLED)表示
・7セグメントデジタル表示(文字高さ PV:14.2mm(緑色/赤色切替)、 SV:4.9mm(緑色)) |
|
主な機能 | スケーリング機能、2入力演算機能、計測動作選択、平均化処理、前回平均値比較、
強制ゼロ、ゼロリミット、出力ヒステリシス、出力オフディレイ、出力テスト、ティーチング、 表示値選択、表示色の切替、キープロテクト、バンク切替、表示リフレッシュ周期、 MAX/MINホールド、リセット |
|
使用温度範囲 | 使用時 | -10~+55℃(ただし、氷結、結露しないこと) |
保存時 | -25~+65℃(ただし、氷結、結露しないこと) | |
使用湿度範囲 | 使用時 | 25~85%RH |
高度 | 2,000m以下 | |
付属品 | 防水パッキン、フィクスチャー2個、端子カバー、単位シール、取扱説明書
さらにDeviceNetタイプには、DeviceNetコネクタ(ヒロセ電機:HR31-5.08P-5SC(01)、 圧着端子(ヒロセ電機:HR31-SC-121))が付属しております。 *3 |
