※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

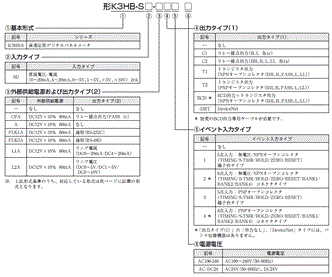

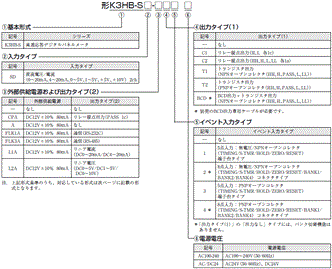

形式基準

K3HB-S 種類/価格 1

本体

イベント入力 端子台5点タイプ

入力
タイプ
出力タイプ 形K3HB-S
イベント入力 端子台5点(TIMING、S-TIM、
HOLD、RESET、ZERO)搭載。
外部供給電源 DC12V 80mA
1536_lu_1_1
96(W)×48(H)×奥行き95mm
電源電圧 標準
価格
(¥)
出力タイプ
(2)
出力タイプ
(1)
AC100~240V AC/DC24V
高速
応答
タイプ
リレー接点 PASS 1c H、L : 各1c 形K3HB-SSD-CPAC11 AC100-240 形K3HB-SSD-CPAC11 AC/DC24 80,500
HH、H、L、LL : 各1a 形K3HB-SSD-CPAC21 AC100-240 形K3HB-SSD-CPAC21 AC/DC24 82,500
トランジスタ - NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-SSD-AT11 AC100-240 形K3HB-SSD-AT11 AC/DC24
BCD+
トランジスタ
- NPNオープンコレクタ
(5桁出力+HH、H、
PASS、L、LL)
形K3HB-SSD-ABCD1 AC100-240 * 形K3HB-SSD-ABCD1 AC/DC24 * 99,000
通信 RS-232C NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-SSD-FLK1AT11 AC100-240 形K3HB-SSD-FLK1AT11 AC/DC24 85,500
RS-485 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-SSD-FLK3AT11 AC100-240 形K3HB-SSD-FLK3AT11 AC/DC24
リニア 電流 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-SSD-L1AT11 AC100-240 形K3HB-SSD-L1AT11 AC/DC24 100,000
電圧 NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-SSD-L2AT11 AC100-240 形K3HB-SSD-L2AT11 AC/DC24
DeviceNet - DeviceNet 形K3HB-SSD-A-DRT1 AC100-240 形K3HB-SSD-A-DRT1 AC/DC24

* 別売のBCD出力専用ケーブルが必要です。

イベント入力 コネクタ8点タイプ

入力
タイプ
出力タイプ 形K3HB-S
イベント入力 コネクタ8点(TIMING、S-TIM、
HOLD、RESET、ZERO、BANK1、BANK2、
BANK4)搭載
外部供給電源 DC12V 80mA
1536_lu_2_1
96(W)×48(H)×奥行き95mm
電源電圧 標準
価格
(¥)
出力タイプ
(2)
出力タイプ
(1)
AC100~240V AC/DC24V
高速
応答
タイプ
リレー接点 PASS 1c H、L : 各1c 形K3HB-SSD-CPAC12 AC100-240 形K3HB-SSD-CPAC12 AC/DC24 89,000
HH、H、L、LL : 各1a 形K3HB-SSD-CPAC22 AC100-240 形K3HB-SSD-CPAC22 AC/DC24 91,500
トランジスタ - NPNオープンコレクタ
(HH、H、PASS、L、LL)
形K3HB-SSD-AT12 AC100-240 形K3HB-SSD-AT12 AC/DC24

注. 上記以外のイベント入力、出力タイプ(1)、出力タイプ(2)の組み合わせの製作も可能です。
   ただし、通信とDeviceNetおよびリニア出力とDeviceNetの組み合わせはできません。
   希望される組み合わせを、カタログの「■形式基準」をもとにご確認の上、別途お問い合わせください。

オプション(別売)

名称 形式 標準価格(¥)
イベント入力 コネクタ8点 専用ケーブル 形K32-DICN 1,500
BCD出力専用ケーブル 形K32-BCD 6,900

防水カバー

形式 標準価格(¥)
形Y92A-49N 4,800

防水パッキン

形式 標準価格(¥)
形K32-P1 250

注. 本防水パッキンは本体に付属しています。
