生産終了形式の情報（アクセサリ品を含む）はこちら
| フレームサイズ | タイプ | 極数 | 形式 |
|---|---|---|---|
| 30AF | 経済形 | 2 | 形ABS32FB□ |
| 3 | 形ABS33FB□ | ||
| 50AF | 2 | 形ABS52FB□ | |
| 3 | 形ABS53FB□ | ||
| 100AF | 2 | 形ABS102FB□ | |
| 3 | 形ABS103FB□ |
2009/03 受注終了
AB□F / EB□F
ノーヒューズブレーカ（MCCB）/漏電ブレーカ（ELCB）（小型ＤＩＮレール取付経済型タイプ）
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
情報更新 : 2024/03/01
横幅を最大化
標準価格
ノーヒューズブレーカ
漏電ブレーカ
| フレームサイズ | タイプ | 極数 | 形式 |
|---|---|---|---|
| 30AF | 経済形 | 2 | 形EBS32FB□□ |
| 3 | 形EBS33FB□□ | ||
| 50AF | 2 | 形EBS52FB□□ | |
| 3 | 形EBS53FB□□ | ||
| 100AF | 2 | 形EBS102FB□□ | |
| 3 | 形EBS103FB□□ |
オプション（別売）
納期についてはお取引き商社にお問い合わせください。
補助接点（形AX）
| 適用ブレーカ | 取りつけ方式 | 形式 | |
|---|---|---|---|
| ノーヒューズブレーカ | 漏電ブレーカ | ||
| 形ABS3□FB
形ABS5□FB 形ABS10□FB |
形EBS3□FB
形EBS5□FB 形EBS10□FB |
リードワイヤ | 形AX-23R-W |
| ターミナルブロック | 形AX-23R-B | ||
警報接点（形AL）
| 適用ブレーカ | 取りつけ方式 | 形式 | |
|---|---|---|---|
| ノーヒューズブレーカ | 漏電ブレーカ | ||
| 形ABS32FB
形ABS52FB |
形EBS32FB
形EBS52FB |
リードワイヤ | 形AL-22R-W |
| ターミナルブロック | 形AL-22R-B | ||
| 形ABS33FB
形ABS53FB 形ABS102FB 形ABS103FB |
形EBS33FB
形EBS53FB 形EBS102FB 形EBS103FB |
リードワイヤ | 形AL-23R-W |
| ターミナルブロック | 形AL-23R-B | ||
電圧トリップ装置（形ST）
ノーヒューズブレーカのトリップを遠隔から操作できる装置です。
動作電圧AC：適用電圧の85～110%
DC：適用電圧の75～125%
| 適用ブレーカ | 適用電圧 | 形式 | |
|---|---|---|---|
| ノーヒューズブレーカ | 漏電ブレーカ | ||
| 形ABS3□FB
形ABS5□FB 形ABS10□FB |
――― | AC100-125/DC100-110V | 形ST-23T-100C |
| AC200-240/DC200-220V | 形ST-23T-200C | ||
端子カバー
感電防止および端子部への異物混入を防ぐためのカバーです。
| AF | 適用ブレーカ | 外形寸法（mm） | 形式 | |||
|---|---|---|---|---|---|---|
| ノーヒューズブレーカ | 漏電ブレーカ | A | B（B'） | C | ||
| 30AF
50AF 100AF |
形ABS32FB
形ABS52FB |
形EBS32FB
形EBS52FB |
50 | 10（25.5） | 57 | 形TBS-22 |
| 形ABS33FB
形ABS53FB 形ABS10□FB |
形EBS33FB
形EBS53FB 形EBS10□FB |
75 | 10（25.5） | 57 | 形TBS-23 | |
注. 端子カバーは、電源側用と負荷側用がセットになっております。

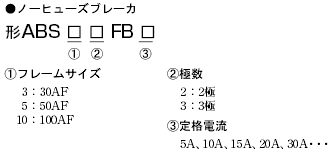

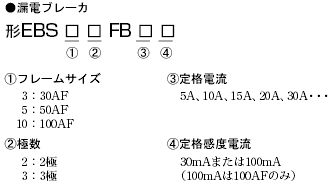

形式基準
情報更新 : 2024/03/01
