デジタルファインスコープの映像解析ソフト、Image-Ana LITE Ver4.1に対応する立体形状解析のプラグインモジュールがVC-IALTDOです。電動フォーカスブロック・リモートモータコントローラとのジョイントで、簡単・正確な3D拡大観察を可能にします。
VC-IAL用立体観察モジュール
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
情報更新 : 2013/12/03
デジタルファインスコープの映像解析ソフト、Image-Ana LITE Ver4.1に対応する立体形状解析のプラグインモジュールがVC-IALTDOです。電動フォーカスブロック・リモートモータコントローラとのジョイントで、簡単・正確な3D拡大観察を可能にします。

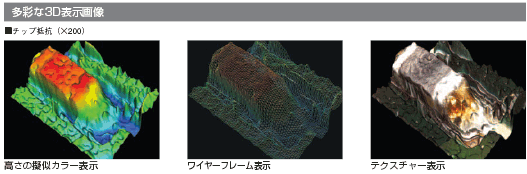

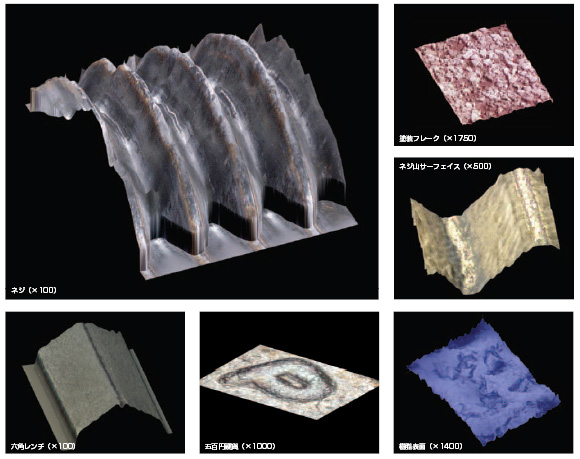

Z軸の移動データと全焦点画像から、独自のアルゴリズムで3D表示画像を作成します。作成された画像は、極めて実物に近い再現性を持ち、平面では気づかなかった、判別し難い対象物に威力を発揮します。また、作成した画像に対して、回転や仰角変更により様々な観察が行えます。
マルチフォーカス機能で合成した全焦点画像上で、X/Yカーソル上の断面プロファイルをリアルタイムに表示します。表面の凹凸状態を、簡単な操作で思い通りに観察することができます。
任意の2点間の断面プロファイル(凹凸)をリアルタイム表示し、そのデータをExcelに簡単転送(DDE 転送)できます。
簡単に表面積・体積を算出することが出来ます。
