E5CK

サーマックK デジタル調節計

E5CK

CEマーキングに適合したグローバルなデジタル調節計

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2009/04/20

定格

形式形E5CK形E5CK-T
電源電圧AC100～240Vタイプ：AC100～240V、50/60HzAC100～240Vタイプ：AC100～240V、50/60Hz
許容電圧変動範囲電源電圧の85～110％
消費
電力		AC100～
240Vタイプ		約15VA
入力熱電対：K、J、T、E、L、U、N、R、S、B、W、PLⅡ
白金測温抵抗体：JPt100、Pt100
電流入力：4～20mA、0～20mA
電圧入力：1～5V、0～5V、0～10V
入力インピーダンス電流入力：150Ω、電圧入力：1MΩ以上（形ES2-HBを接続する際は1：1接続でご使用ください。）
制御
出力		リレー出力1a AC250V 3A（抵抗負荷） 電気的寿命 ： 10万回
電圧出力NPNタイプ DC12V 20mA（短絡保護回路付）
リニア
電圧出力		DC0～10V　許容負荷インピーダンス：1kΩ以上
分解能：約2600		――
電流出力4～20mA　許容負荷インピーダンス ： 500Ω以下　分解能 ： 約2600
補助出力1a AC250V 1A（抵抗負荷）
制御方式ON/OFFまたは2自由度PID（オートチューニング付き）ON/OFFまたは2自由度PID（オートチューニング付き） ＊
設定方式前面キーによるデジタル設定
指示方式7セグメントデジタル表示およびLED表示　文字高さ PV：12mm、 SV：8mm
イベント
入力		有接点ON：1kΩ以下、OFF：100kΩ以上
無接点ON：残留電圧1.5V以下、OFF：漏れ電流0.1mA以下
伝送出力4～20mA　許容負荷インピーダンス：500Ω以下　分解能：約2600
その他の機能マニュアル出力、加熱冷却制御、目標値リミッタ、ループ断線警報、操作量リミット、操作量変化率リミット、
入力デジタルフィルタ、入力補正、ラン/ストップ、プロテクト、スケーリング等
使用周囲温度−10～＋55℃（ただし、 氷結および結露しないこと）　3年保証時：−10～＋50℃
使用周囲湿度相対湿度35～85％
保存温度−25～＋65℃（ただし、氷結および結露しないこと）

注. インバータの出力を電源として使用しないでください。
＊ 形E5CK-Tにはファジィセルフチューニングは搭載されていません。

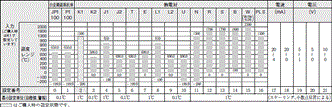

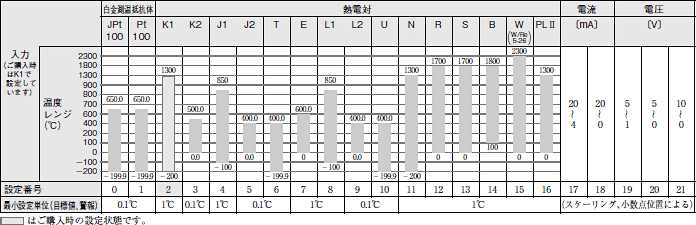

入力レンジ

白金測温抵抗体／熱電対／電流／電圧

E5CK 定格/性能 6

性能

形式形E5CK形E5CK-T
指示精度熱電対 ：（ 指示値の±0.3％または±1℃の大きい方） ±1ディジット以下 ＊1
白金測温抵抗体 ：（ 指示値の±0.2％または±0.8℃の大きい方） ±1ディジット以下
アナログ入力 ： ±0.2％FS±1ディジット以下
伝送出力精度±0.3％FS以下
温度の影響
周囲温度が0～23～
55℃と変化したとき		＜Pt100、JPt100＞
　±1％PVまたは±2℃の大きい方±1ディジット以下
＜熱電対R、S、B、W＞
　±1％PVまたは±10℃の大きい方±1ディジット以下
＜その他の熱電対K1、K2、J1、J2、E、N、T、L1、L2、U、PLII＞
　±1％PVまたは±4℃の大きい方±1ディジット以下
＜アナログ入力（電流、電圧、リモートSP入力）＞
　±1%FS±1ディジット以下
電圧の影響
定格電圧の−15～
＋10%で変動したとき
調節感度0.01～99.99％FS（0.01％FS単位）
比例帯（P）0.1～999.9％FS（0.1％FS単位）
積分時間（I ）0～3999s（1s単位）
微分時間（D）0～3999s（1s単位）
制御周期1～99s（1s単位）
マニュアルリセット値0.0～100.0％（0.1％単位）
警報設定範囲−1999～9999または−199.9～999.9（小数点位置は入力種別および小数点位置設定による）
設定時間（1ステップ）−0～99時間59分または0～99分59秒
プログラ
ム容量		パターン数−4 ＊2
ステップ数−16ステップ（1パターンにつき）
プログラム方法−時間設定（折点）方式または傾き設定方式
時間精度−設定値の±0.2％±500ms（傾きの設定方式のランプステップ時は
傾き設定時間単位を設定値とする）
サンプリング周期温度入力 ： 250ms、 電流・電圧入力 ： 100ms、 副入力 ： 1s
信号源抵抗の影響熱電対（K、 J、 T、 E、 L、 N、 U） ： 0.1℃（0.2°F）/Ω以下（100Ω以下）
熱電対（B、 R、 S） ： 0.2℃（0.4°F）/Ω以下（100Ω以下）
白金測温抵抗体 ： 0.4℃（0.8°F）/Ω以下（10Ω以下）
絶縁抵抗20MΩ以上（DC500Vメガにて）
耐電圧AC2,000V 50/60Hz 1min（異極充電部端子）
振動誤動作10～55Hz 20m/s2 3軸方向 10min
耐久10～55Hz 片振幅0.75mm 3軸方向 2h
衝撃誤動作100m/s2 3軸方向 各3回
耐久300m/s2 3軸方向 各3回
質量本体 ： 約170g、 アダプタ ： 約10g
保護構造前面 ： NEMA4屋内用（IP66相当）、 リアケース ： IP20、 端子部 ： IP00
メモリ保護不揮発性メモリ（書込回数 ： 10万回）
EMC静電気放電イミュニティ：IEC61000-4-2：4kV 接触放電、8kV 気中放電
電界強度イミュニティ：IEC61000-4-3：10V/m（振幅変調、80MHz-1GHz）
バーストノイズイミュニティ：IEC61000-4-4：2kV 電源ライン、1kV 入出力信号ライン
サージイミュニティ：IEC61000-4-5：
1kV ノーマルモー ド（電源ライン、 出力ライン）、2kV コモンモード（電源ライン、出力ライン）
伝導性妨害イミュニティ：IEC61000-4-6：3V（0.15-80MHz）
電圧ディップ/電断イミュニティ：IEC61000-4-11：0.5周期/100％（定格電圧）
放射妨害電界強度：EN61326 Class A
雑音端子電圧：EN61326 Class A
認証規格UL61010C-1（レコグニション対応） CSA C22.2 No.61010-1
適合規格EN 61010-1 ： 2001　IEC 61010-1 ： 2001

＊1. K1、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。R、Sの200℃以下は±3℃±1ディジット以下。
　　　Wは（指示値の±0.3％または±3℃の大きい方）±1ディジット以下。PLIIは（指示値の±0.3％または±2℃の大きい方）±1ディジット以下。
＊2. 外部からのパターン切換えはイベント入力を使用します。
　　　パターン切換えに割付けられたイベント入力の数により、外部から切換え可能なパターン数は次のようになります。

割付イベント入力数外部切替可能パターン数
12

通信性能

（詳細は別冊「サーマックK ユーザーズマニュアル」をご参照ください）

通信タイプRS-232C、RS-422、RS-485
通信方式半二重
同期方式調歩同期（非同期式）
伝送速度1200/2400/4800/9600/19200bps
伝送コードASCII
通信項目調節計への書き込み目標値、警報値、リモート/ローカル切替、ラン/ストップ切替 他
調節計からの読出し現在値、操作量、目標値、警報値 他

注1. 通信用ケーブル、コネクタについては下記を参考の上、準備ください。
　　　・ケーブル最大延長距離
　　　　RS-232C：15m
　　　　RS-422/RS-485：500m
注2. RS-422/RS-485の場合はホストコンピュータを含めて32台まで接続可能。
