E5GN

サーマックNEO 電子温度調節器

E5GN

48×24mm角の汎用温度調節器がリニューアル&機能/性能アップ。 指示精度向上、予防保全機能追加でさらなる進化

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

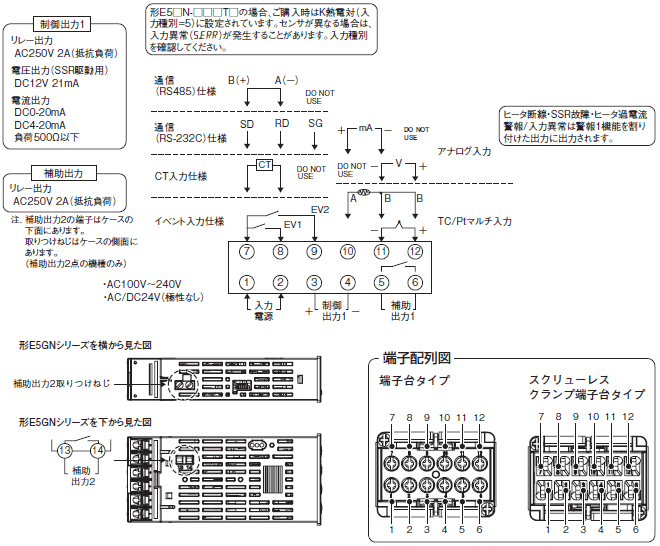

外部接続図

・電圧出力(SSR 駆動用)(制御出力)は内部回路と電気的に絶縁されていませんので接地タイプの熱電対を使用する場合は制御出力端子のいずれかをアースに接続しないでください。(接続しますと回り込み電流により、測定温度に誤差が発生します。)

・形ES1B用外部供給電源を別用途で使用される場合は当社営業担当者までご相談ください。

形E5GN

E5GN 配線/接続 2
