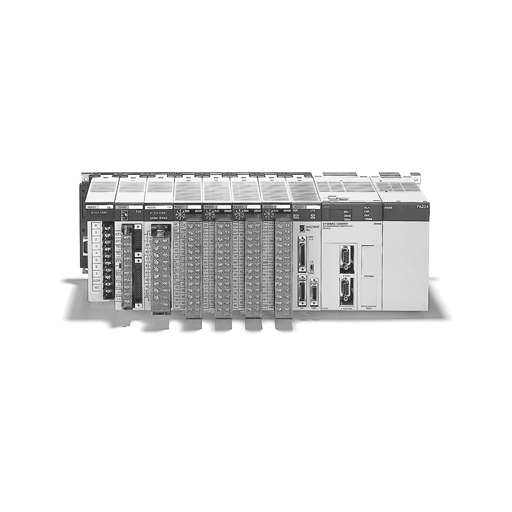

基本構成ユニット（CPU装置）

商品名称 仕様 形式
（海外形式）		 海外規格
UM DM EM I/O点数 RS-232Cポート
CPUユニット（-Z形式）
（CPU11を除く全機種が
時計機能付き/コミュニケー
ションボード用スロット付
きです。）
csm001021055_lu_1_1		 3.2kW 4kW ―― 640 ―― 形C200HE-CPU11-Z ＊2
（形C200HE-CPU11-ZE）		 U、C、N、
L、CE
7.2kW 6kW ―― 880 ―― 形C200HE-CPU32-Z ＊2
（形C200HE-CPU32-ZE）
7.2kW 6kW ―― 880 ○ 形C200HE-CPU42-Z ＊2
（形C200HE-CPU42-ZE）
15.2kW 6kW 6kW 880 ―― 形C200HG-CPU33-Z ＊2
（形C200HG-CPU33-ZE）
15.2kW 6kW 6kW 880 ○ 形C200HG-CPU43-Z ＊2
(形C200HG-CPU43-ZE）
15.2kW 6kW 6kW 1184 ―― 形C200HG-CPU53-Z ＊2
（形C200HG-CPU53-ZE）
15.2kW 6kW 6kW 1184 ○ 形C200HG-CPU63-Z ＊2
（形C200HG-CPU63-ZE）
31.2kW 6kW 6kW×3 880 ―― 形C200HX-CPU34-Z ＊2
（形C200HX-CPU34-ZE）
31.2kW 6kW 6kW×3 880 ○ 形C200HX-CPU44-Z ＊2
（形C200HX-CPU44-ZE）
31.2kW 6kW 6kW×3 1184 ―― 形C200HX-CPU54-Z ＊2
（形C200HX-CPU54-ZE）
31.2kW 6kW 6kW×3 1184 ○ 形C200HX-CPU64-Z ＊2
（形C200HX-CPU64-ZE）
63.2kW 6kW 6kW×8 1184 ○ 形C200HX-CPU65-Z ＊2
（形C200HX-CPU65-ZE）
63.2kW 6kW 6kW×16 1184 ○ 形C200HX-CPU85-Z ＊2
（形C200HX-CPU85-ZE）
CPUユニット（-Zなし形式）
（CPU11を除く全機種が時
計機能付き/コミュニケー
ションボード用スロット付
きです。）
注. FUN No.100以降の命
令語はご使用になれないも
のがございます。
csm001021055_lu_1_2		 3.2kW 4kW ―― 640 ―― 形C200HE-CPU11 ＊2
（形C200HE-CPU11-E）		 U、C、N、
L、CE
7.2kW 6kW ―― 880 ―― 形C200HE-CPU32 ＊2
（形C200HE-CPU32-E）
7.2kW 6kW ―― 880 ○ 形C200HE-CPU42 ＊2
（形C200HE-CPU42-E）
15.2kW 6kW 6kW 880 ―― 形C200HG-CPU33 ＊2
（形C200HG-CPU33-E）
15.2kW 6kW 6kW 880 ○ 形C200HG-CPU43 ＊2
（形C200HG-CPU43-E）
15.2kW 6kW 6kW 1184 ―― 形C200HG-CPU53 ＊2
（形C200HG-CPU53-E）
15.2kW 6kW 6kW 1184 ○ 形C200HG-CPU63 ＊2
（形C200HG-CPU63-E）
31.2kW 6kW 6kW×3 880 ―― 形C200HX-CPU34 ＊2
（形C200HX-CPU34-E）
31.2kW 6kW 6kW×3 880 ○ 形C200HX-CPU44 ＊2
（形C200HX-CPU44-E）
31.2kW 6kW 6kW×3 1184 ―― 形C200HX-CPU54 ＊2
（形C200HX-CPU54-E）
31.2kW 6kW 6kW×3 1184 ○ 形C200HX-CPU64 ＊2
（形C200HX-CPU64-E）
電源ユニット
csm001021055_lu_1_3		 電源電圧 AC100～240V（ワイドレンジ）
出力容量 ： DC5V 4.6A、 交換時期お知らせ機能付き		 形C200HW-PA204C UC1、N、
L、CE
電源電圧 AC100～120V/200～240V 形C200HW-PA204 U、C、N、
L、CE
電源電圧 AC100～120V/200～240V
（サービス電源 DC24V 0.3A未満：+17%,-11%　
　　　　　　　　　　　0.3～0.8A：+10%,-11%）		 形C200HW-PA204S
電源電圧 AC100～120V/200～240V（運転中出力付き） 形C200HW-PA204R U、C、CE
電源電圧 AC100～120V/200～240V（運転中出力付き）、
出力容量：DC5V 9A		 形C200HW-PA209R U、C、N、
L、CE
電源電圧 DC24V 形C200HW-PD024 UC1、N、
L、CE
電源電圧 DC24V
出力容量 DC5V 5.3A		 形C200HW-PD025
CPUベースユニット
csm001021055_lu_1_4		 3スロット用 形C200HW-BC031 U、C、N、
L、CE
5スロット用 形C200HW-BC051
8スロット用 形C200HW-BC081-V1 UC1、N、
L、CE
10スロット用 形C200HW-BC101-V1 U、C、N、
L、CE
CPU装置用
I/Oユニット固定金具
＊1		 3スロット用（C200HW-BC031に使用） 形C200HW-ATT33 ――
5スロット用（C200HW-BC051に使用） 形C200HW-ATT53
8スロット用（C200HW-BC081-V1に使用） 形C200HW-ATT83
10スロット用（C200HW-BC101-V1に使用） 形C200HW-ATTA3
コミュニケーションボード
csm001021055_lu_1_5		 Controller Link/SYSMAC LINKなどの通信ユニット接続用ポート 形C200HW-COM01 ＊2 U、C、N、
L、CE
RS-232Cポート×1 形C200HW-COM02-V1 ＊2
RS-422/485ポート×1 形C200HW-COM03-V1 ＊2
Controller Link/SYSMAC LINKなどの通信ユニット接続用ポート
+RS-232Cポート×1
プロトコルマクロ機能付き		 形C200HW-COM04-V1
（形C200HW-COM04-EV1）
RS-232Cポート×2
プロトコルマクロ機能付き		 形C200HW-COM05-V1
（形C200HW-COM05-EV1）
RS-232Cポート×1+RS-422/485ポート×1
プロトコルマクロ機能付き		 形C200HW-COM06-V1
（形C200HW-COM06-EV1）
メモリカセット
csm001021055_lu_1_6		 EEP-ROM 4Kワード 形C200HW-ME04K ――
EEP-ROM 8Kワード 形C200HW-ME08K
EEP-ROM 16Kワード 形C200HW-ME16K
EEP-ROM 32Kワード 形C200HW-ME32K
EEP-ROM 64Kワード 形C200HW-ME64K
EEP-ROM 16Kワード（EP-ROMは別売） 形C200HS-MP16K ＊2
EP-ROMチップ 27C256相当品　120ns　12.75Ｖ 形ROM-JD-B
27C512相当品　 90ns　12.75Ｖ 形ROM-KD-B
バッテリセット
csm001021055_lu_1_7		 SYSMAC C200HS、SYSMACα CPU
RAMユニットバッテリバックアップ用		 形C200H-BAT09 ――

＊1. C200HでI/Oユニット固定金具（C200H-ATT31/51/81/A1、C200H-ATT33/53/83/A3）をご使用で、
　　C200HX/HG/HEへ置換える場合は、I/Oユニット固定金具をご使用ください。
＊2. 受注終了商品です。

サポートソフト関連製品

商品名称 仕様 形式
（海外形式）		 海外規格
ライセンス数 メディア
FA統合ツールパッケージ
CX-One Ver.4.□		 CX-Oneは、 オムロン製PLC、 コンポーネントの周辺
ツールを統合的に提供する統合ツールパッケージです。
次の環境で動作します。
OS ： Windows XP（Service Pack3以降、32bit版）/
　　　Windows Vista（32bit版/64bit版）/Windows 7
　　　（32bit版/64bit版）/Windows 8（32bit版/64bit
　　　版）/Windows 8.1（32bit版/64bit版）/Windows
　　　10（32bit版/64bit版）

CX-One Ver.4.□には、 CX-Programmer Ver.9.□、
CX-Protocol Ver.1.□が含まれます。詳しくはCX-One
カタログ（SBCZ-063）をご覧ください。		 1ライセンス版
＊		 DVD 形CXONE-AL01D-V4 ――
CX-Motionの単体製品は、従来通り以下の形式にてご発注いただけます。
CX-Motion
Ver.2.□		 モーションコントロールユニット用サポートツール
OS ： Windows XP（Service Pack3以降、32bit版）/
　　　Vista（32bit版/64bit版）/7（32bit版/64bit版）/
　　　8（32bit版/64bit版）		 1ライセンス版 CD 形WS02-MCTC1-JV2
（形WS02-MCTC1-EV2）		 ――
SYSMACサポートソフト PC98パソコン用（1.2MB 3.5インチFD） 形C500-ZL3PC1 ――
DOS/V互換パソコン用（1.44MB 3.5インチFD） 形C500-ZL3DV1
注. 日本語 （DOS/V版）
IBM PC/AT互換パソコン用（1.44MB 3.5インチFD） 形C500-ZL3AT1-E
注. 英語版

＊ CX-Oneはマルチライセンス商品（3、10、30、50ライセンス）、およびDVDメディアのみをご用意しております。

パソコン接続ケーブル

C200HE/HG/HX側
接続通信ポート		 対応パソコン 仕様 ケーブル長 形式 海外規格
ペリフェラルポート DOS/Vパソコン（D-SUB9ピン） ―― 3.3m 形CQM1-CIF02 U、C、N、
L、CE
PC-98パソコン（D-SUB25ピン） ―― 3.3m 形CQM1-CIF01 U、C、L
PC-98ノートパソコン
（ハーフピッチ14ピン）		 ―― 3.3m+0.15m 形CQM1-CIF01
形XW2Z-S001 ――
RS-232Cポート DOS/Vパソコン（D-SUB9ピン） ―― 2m 形XW2Z-200S-V
5m 形XW2Z-500S-V
DOS/Vパソコン（D-SUB9ピン） 注. ツールバス、上位リンクとも
　 に可、かつESD（静電気）対策
　 コネクタ使用		 2m 形XW2Z-200S-CV
5m 形XW2Z-500S-CV
PC-98パソコン（D-SUB25ピン） ―― 2m 形XW2Z-200S
5m 形XW2Z-500S
PC-98ノートパソコン
（ハーフピッチ14ピン）		 ―― 2m+0.15m 形XW2Z-200S

プログラミングコンソール関連製品

タイプ 仕様 形式
（海外形式）		 海外規格
プログラミングコンソール 下記接続ケーブル別途必要 形C200H-PRO27
（形C200H-PRO27-E）		 U、C、N、
CE
形C200H-PRO27用接続ケーブル ケーブル長2m 形C200H-CN222 N
ケーブル長4m 形C200H-CN422 ―

基本構成ユニット（I/O増設装置）

商品名称 仕様 形式 海外規格
電源ユニット
csm001021055_lu_5_1		 電源電圧 AC100～240V（ワイドレンジ）
出力容量 ： DC5V 4.6A、 交換時期お知らせ機能付き		 形C200HW-PA204C UC1、N、
L、CE
電源電圧 AC100～120V/200～240V 形C200HW-PA204 U、C、N、
L、CE
電源電圧 AC100～120V/200～240V
（サービス電源 DC24V 0.8A）		 形C200HW-PA204S
電源電圧 AC100～120V/200～240V（運転中出力付き） 形C200HW-PA204R U、C、CE
電源電圧 AC100～120V/200～240V
（運転中出力付き）、出力容量：DC5V 9A		 形C200HW-PA209R U、C、N、
L、CE
電源電圧 DC24V 形C200HW-PD024 UC1、N、
L、CE
電源電圧 DC24V
出力容量 DC5V 5.3A		 形C200HW-PD025
I/Oベースユニット
csm001021055_lu_5_2		 3スロット用 形C200HW-BI031 U、C、N、
L、CE
5スロット用 形C200HW-BI051
8スロット用 形C200HW-BI081-V1
10スロット用 形C200HW-BI101-V1
I/O増設装置用
I/Oユニット固定金具
＊		 3スロット用（C200HW-BI031に使用） 形C200HW-ATT34 ――
5スロット用（C200HW-BI051に使用） 形C200HW-ATT54
8スロット用（C200HW-BI081-V1に使用） 形C200HW-ATT84
10スロット用（C200HW-BC101-V1に使用） 形C200HW-ATTA4
I/O接続ケーブル
csm001021055_lu_5_3		 30cm 注. I/O接続ケーブルの総延長は
　 12m以内でご使用ください。		 形C200H-CN311 N、L、CE
70cm 形C200H-CN711
2m 形C200H-CN221 L、CE
5m 形C200H-CN521
10m 形C200H-CN131

＊ C200HでI/Oユニット固定金具（C200H-ATT31/51/81/A1、C200H-ATT33/53/83/A3）をご使用で、
　　C200HX/HG/HEへ置換える場合は、I/Oユニット固定金具をご使用ください。

基本I/Oユニット

種類 ユニット名称 仕様 形式 占有点数 海外規格
C200H　
入力ユニット
＊3		 DC入力ユニット
csm001021055_lu_6_1		 DC12～24V 入力8点 形C200H-ID211 1CH U、C、N、
L、CE
DC24V 入力16点 形C200H-ID212 ＊4 1CH UC1、N、
L、CE
AC入力ユニット
csm001021055_lu_6_2		 AC100～120V 入力8点 形C200H-IA121 1CH U、C、N、
L
AC100～120V 入力16点 形C200H-IA122 1CH
AC200～240V 入力8点 形C200H-IA221 1CH U、C、N、
L
AC200～240V 入力16点 形C200H-IA222 1CH
AC/DC入力ユニット
csm001021055_lu_6_3		 AC/DC12～24V 入力8点 形C200H-IM211 1CH U、C、N、
L、CE
AC/DC24V 入力16点 形C200H-IM212 1CH
B7Aインタフェースユニット
csm001021055_lu_6_4		 入力16点 形C200H-B7AI1 ＊4 1CH U、C、CE
入力32点 形C200H-B7A12 ＊1 ＊4 2CH U、C
割込入力ユニット
csm001021055_lu_6_5		 DC12～24V 入力8点 形C200HS-INT01 ＊4 1CH U、C、CE
C200H　
グループ2
多点入力
ユニット		 DC入力ユニット
csm001021055_lu_6_6		 DC24V 入力32点 形C200H-ID216 ＊1 2CH U、C、N、
L、CE
DC24V 入力64点 形C200H-ID217 ＊1 4CH
DC24V 入力32点 6mA 形C200H-ID218 ＊1 2CH
DC24V 入力64点 6mA 形C200H-ID219 ＊1 4CH
DC12V 入力64点 形C200H-ID111 ＊1 ＊4 4CH U、C、N、
L
C200H
出力ユニット		 リレー接点
出力ユニット
csm001021055_lu_6_7		 最大AC250V/DC24V 2A
出力8点		 形C200H-OC221 1CH U、C、N、
L
最大AC250V/DC24V 2A
出力12点		 形C200H-OC222 1CH
最大AC250V/DC24V 2A
出力16点		 形C200H-OC225 ＊4 1CH UC1、N、
L
最大AC250V/DC24V 2A
独立接点 出力5点		 形C200H-OC223 1CH U、C、N、
L
最大AC250V/DC24V 2A
独立接点 出力8点		 形C200H-OC224 1CH
トランジスタ
出力ユニット
csm001021055_lu_6_8		 DC12～48V 1A 出力8点
シンクタイプ		 形C200H-OD411 1CH U、C、N、
L、CE
DC24V 2.1A 出力8点
シンクタイプ		 形C200H-OD213 1CH
DC5～24V 0.3A 出力8点
ソースタイプ		 形C200H-OD216 1CH U、C、N、
L
DC24V 0.3A 出力12点
シンクタイプ		 形C200H-OD211 1CH U、C、N、
L、CE
DC5～24V 0.3A 出力12点
ソースタイプ		 形C200H-OD217 1CH
DC24V 0.3A 出力16点
シンクタイプ		 形C200H-OD212 1CH
DC24V 1A 出力16点
ソースタイプ 負荷短絡保護付		 形C200H-OD21A ＊4 1CH CE
B7Aインタフェース
ユニット
csm001021055_lu_6_9		 出力16点 形C200H-B7A01 ＊4 1CH U、C、CE
出力32点 形C200H-B7A02 ＊1 ＊4 2CH
トライアック
出力ユニット
csm001021055_lu_6_10		 最大AC250V 1.2A
出力8点		 形C200H-OA223 1CH CE
最大AC250V 0.3A
出力12点		 形C200H-OA222V ＊4 1CH
最大AC250V 0.5A
出力12点		 形C200H-OA224 1CH U、C、N、
L、CE
C200H　
グループ2
多点出力
ユニット		 トランジスタ
出力ユニット
csm001021055_lu_6_11		 16mA/4.5V～100mA/26.4V
出力32点 シンクタイプ		 形C200H-OD218 ＊1 2CH
DC24V 0.5A 出力32点
ソースタイプ 負荷短絡保護付		 形C200H-OD21B ＊1 ＊4 2CH U、C、CE
16mA/4.5V～100mA/26.4V
出力64点 シンクタイプ		 形C200H-OD219 ＊1 4CH U、C、N、
L、CE
C200H
入出力
ユニット		 B7Aインタフェース
ユニット
csm001021055_lu_6_12		 入力16点
出力16点		 形C200H-B7A21 ＊1 ＊4 入力1CH
出力1CH		 U、C、CE
入力32点
出力32点		 形C200H-B7A22 ＊1 ＊4 入力2CH
出力2CH
アナログタイマ
ユニット
csm001021055_lu_6_13		 タイマ4点 形C200H-TM001 1CH U、C

＊1. グループ2ユニットです。形C200HE-CPU11（-Z）では使用できません。また、SYSBUS リモートI/O子局装置上では使用できません。
＊2. この装置上では、割込入力としては使用不可。（通常のI/Oユニット扱い）　
＊3. 形C200H-ID001（無電圧接点8点入力、NPN）、形C200H-ID002（無電圧接点8点入力、PNP）は使用できません。
＊4. 受注終了商品です。

高機能I/Oユニット

種類 ユニット名称 仕様 形式 占有
号機数		 海外規格
C200H多点
入出力ユニット
（C200H用高機能
I/Oユニット）
csm001021055_lu_7_1
注．これらは、機能的には
　　入出力ユニットの機能
　　が主ですが、高機能
　　I/Oユニットグループ
　　に属します。		 DC入力ユニット DC24V 入力32点 形C200H-ID215 ＊ 1号機分
（号機
No.0～9）		 U、C、N、
L、CE
TTL入力ユニット DC5V 入力32点 形C200H-ID501 ＊
トランジスタ
出力ユニット		 DC24V 出力32点
シンクタイプ		 形C200H-OD215 ＊
TTL出力ユニット DC5V 出力32点
シンクタイプ		 形C200H-OD501 ＊
TTL入力/TTL
出力ユニット		 DC5V 　
入力16点、出力16点
シンクタイプ		 形C200H-MD501 ＊
DC入力/
トランジスタ
出力ユニット		 DC24V　
入力16点、出力16点
シンクタイプ		 形C200H-MD215 ＊
DC入力/
トランジスタ
出力ユニット		 DC12V　
入力16点、出力16点
シンクタイプ		 形C200H-MD115 ＊ U、C、N、
L

＊ 受注終了商品です。

ユニット名称 仕様 形式 占有
号機数		 海外規格
温度調節ユニット
csm001021055_lu_8_1		 熱電対入力
2自由度PIDまたは
ON/OFFトランジスタ出力		 形C200H-TC001 1号機分
（号機No.
0～9）		 U、C、CE
熱電対入力
2自由度PIDまたは
ON/OFF電圧出力		 形C200H-TC002
熱電対入力
2自由度PIDまたは
ON/OFF電流出力		 形C200H-TC003
測温抵抗体入力
2自由度PIDまたは
ON/OFFトランジスタ出力		 形C200H-TC101
測温抵抗体入力
2自由度PIDまたは
ON/OFF電圧出力		 形C200H-TC102
測温抵抗体
2自由度PIDまたは
ON/OFF電流出力		 形C200H-TC103
データセッティング
コンソール
csm001021055_lu_8_2		 現在値、 目標設定値、 アラーム
設定値、PID値、バンクNo.などの
モニタ・設定・変更を行います。		 形C200H-DSC01 ＊ ―― U、C
接続ケーブル ケーブル長：2m 形C200H-CN225 N
ケーブル長：4m 形C200H-CN425
加熱冷却制御ユニット
csm001021055_lu_8_3		 熱電対入力
2自由度PIDまたは
ON/OFFトランジスタ出力		 形C200H-TV001 ＊ 1号機分
（号機No.
0～9）		 U、C、
CE
熱電対入力
2自由度PIDまたは
ON/OFF電圧出力		 形C200H-TV002
熱電対入力
2自由度PIDまたは
ON/OFF電流出力		 形C200H-TV003 ＊
測温抵抗体入力
2自由度PIDまたは
ON/OFFトランジスタ出力		 形C200H-TV101 ＊
測温抵抗体入力
2自由度PIDまたは
ON/OFF電圧出力		 形C200H-TV102 ＊
測温抵抗体
2自由度PIDまたは
ON/OFF電流出力		 形C200H-TV103 ＊
温度センサユニット
csm001021055_lu_8_4		 熱電対入力 K/J切替 形C200H-TS001 1号機分
（号機No.
0～9）		 U、C
熱電対入力 K/L切替 形C200H-TS002 ＊
測温抵抗体 JPt100 形C200H-TS101
測温抵抗体 Pt100 形C200H-TS102
PID制御ユニット
csm001021055_lu_8_5		 電圧入力/電流入力
2自由度PIDまたは
ON/OFFトランジスタ出力		 形C200H-PID01 ＊ 1号機分
（号機No.
0～9）		 U、C、
CE
電圧入力/電流入力
2自由度PIDまたは
ON/OFF電圧出力		 形C200H-PID02 ＊
電圧入力/電流入力
2自由度PIDまたは
ON/OFF電流出力		 形C200H-PID03
データセッティング
コンソール
csm001021055_lu_8_6		 現在値、 目標設定値、 アラーム
設定値、PID値、バンクNo.などの
モニタ・設定・変更を行います。		 形C200H-DSC01 ＊ ―― U、C
接続ケーブル ケーブル長：2m 形C200H-CN225 N
ケーブル長：4m 形C200H-CN425
カムポジショナユニット
csm001021055_lu_8_7		 カム出力48点
（外部出力16点、 内部出力32点）
レゾルバ応答時間 ：
最大200μs（5kHz）		 形C200H-CP114 ＊ 1号機分
（号機No.
0～9）		 U、C
データセッティング
コンソール
csm001021055_lu_8_8		 現在値、 目標設定値、 アラーム
設定値、PID値、バンクNo.などの
モニタ・設定・変更を行います。		 形C200H-DSC01 ＊ ―― U、C
接続ケーブル ケーブル長：2m 形C200H-CN225 N
ケーブル長：4m 形C200H-CN425
ASCIIユニット
csm001021055_lu_8_9		 200Kバイト
RAM　
RS-232C×2ポート		 形C200H-ASC11 1号機分
（ユニット
番号0～F）		 U、C、CE
200Kバイト
RAM　
RS-232C×1ポート+
RS-422A/485×1ポート		 形C200H-ASC21 ＊
200Kバイト
RAM　
RS-232C×2ポート+ターミナル
専用RS-232C×1ポート		 形C200H-ASC31 ＊
24Kバイト
RAM　
RS-232C×2ポート		 形C200H-ASC02 ＊ 1号機分
（号機No.
0～9）		 N、CE
アナログ入力ユニット
csm001021055_lu_8_10		 8点（端子台）
（1～5V、 4～20mA、 0～10V、
-10～10Vから選択）
分解能1/4000		 形C200H-AD003 1号機分
（号機No.
0～F）		 UC1、N、
L、CE
アナログ出力ユニット
csm001021055_lu_8_11		 8点（端子台）
（1～5V、0～10V、-10～10V
から選択）
分解能　電圧1/4000		 形C200H-DA003 1号機分
（号機No.
0～F）		 U、C、N、
L、CE
8点（端子台）（4～20mA）
分解能1/4000		 形C200H-DA004
アナログ入出力
ユニット
csm001021055_lu_8_12		 入力2点
（1～5V、4～20mAなど）
出力2点
（1～5V、4～20mAなど）		 形C200H-MAD01 1号機分
（号機No.
0～F）
高速カウンタユニット
csm001021055_lu_8_13		 パルス入力 1軸
計数速度 50kcps以下		 形C200H-CT001-V1 ＊ 1号機分
（号機No.
0～9）		 U、C、CE
パルス入力 1軸
計数速度 75kcps以下
ラインドライバ対応		 形C200H-CT002 ＊
パルス入力 2軸
計数速度 75kcps以下
ラインドライバ対応		 形C200H-CT021 1号機分
（号機No.
0～F）
外付け
コネクタ		 csm001021055_lu_8_14 はんだ付端子40P+コネクタカバー 形C500-CE401 ―― ――
圧着式端子40P+コネクタカバー 形C500-CE402
csm001021055_lu_8_15 圧接式端子40P（カバーなし） 形C500-CE403
csm001021055_lu_8_16 はんだ付端子40P+
コネクタカバー（横出しタイプ）		 形C500-CE404
圧接式端子40P+
コネクタカバー（横出しタイプ）		 形C500-CE405
モーションコントロール
ユニット
csm001021055_lu_8_17		 アナログ出力 2軸
G言語対応		 形C200H-MC221 ＊ 1号機分
（号機No.
0～F）		 U、C、CE
ティーチングボックス ―― 形CVM1-PRO01-V1 ―― CE
ティーチングボックス
接続ケーブル		 ケーブル長：2m 形CV500-CN224 L、CE
ケーブル長：4m 形CV500-CN424
ケーブル長：6m 形CV500-CN624
ROMカセット ―― 形CVM1-MP702-V1 CE
MC用端子台変換ユニット （入出力コネクタの配線作業を簡単化） 形XW2B-20J6-6 ――
MC用端子台変換
ユニット専用ケーブル		 ―― 形XW2Z-100J-F1
位置制御ユニット
csm001021055_lu_8_18		 パルス列
オープンコレクタ出力 1軸		 形C200HW-NC113 ＊ 1号機分
（号機No.
0～F）		 U、C、
CE
パルス列
オープンコレクタ出力 2軸		 形C200HW-NC213 ＊
パルス列
オープンコレクタ出力 4軸		 形C200HW-NC413 ＊
サーボ中継ユニット 形C200HW-NC113用（1軸用） 形XW2B-20J6-1B ―― ――
形C200HW-NC213/NC413用（2軸用） 形XW2B-40J6-2B
スマートステップ2、
OMNUC G/W/U　
シリーズ用
接続ケーブル		 形C200HW-NC113用（1軸用） 0.5m 形XW2Z-050J-A6
1m 形XW2Z-100J-A6
形C200HW-NC213/NC413用
（2軸用）		 0.5m 形XW2Z-050J-A7
1m 形XW2Z-100J-A7
SMARTSTEP 　
Aシリーズ/
SMARTSTEP Junior　
用接続ケーブル		 形C200HW-NC113用（1軸用） 0.5m 形XW2Z-050J-A8
1m 形XW2Z-100J-A8
形C200HW-NC213/NC413用
（2軸用）		 0.5m 形XW2Z-050J-A9
1m 形XW2Z-100J-A9
IDセンサユニット
csm001021055_lu_8_19		 電磁誘導方式 形C200H-IDS01-V1 ＊ 1号機分
（号機No.
0～9）		 U、C

注. DOS/VシリーズでRS-232Cコネクタの種類がD-SUB9ピンの場合は、市販の25ピン→9ピン変換コネクタが別途必要です。
（例）サンワサプライ社製 D09-9F25F
＊ 受注終了商品です。

通信用高機能ユニット

ユニット名称 仕様 形式 占有
号機数		 海外規格
Controller Linkユニット
（ツイストペア線タイプ）＊1
csm001021055_lu_9_1		 データリンク 8000CH 形C200HW-CLK21 ＊3 ―― U、C、N、
CE
SYSMAC LINKユニット
（同軸タイプ） ＊1
csm001021055_lu_9_2		 データリンク 918CH 形C200HW-SLK23 ＊3 U、C、N、
L
データリンク 2966CH 形C200HW-SLK24 ＊3
終端抵抗器 ネットワークの両端のノードに
各1個必要		 形C1000H-TER01 N
SYSMAC LINKユニット
（光タイプ）＊1
csm001021055_lu_9_3		 データリンク 918CH 形C200HW-SLK13 ＊3 U、C、N、
L、CE
データリンク 2966CH 形C200HW-SLK14 ＊3
給電ユニット バックアップ電源供給用
給電ケーブル1ケ
（形C200H-CN111）付属		 形C200H-APS03 U、C、N
バス接続ユニット ＊2
csm001021055_lu_9_4		 1ユニット用 形C200HW-CE001 U、C、N、
L、CE
2ユニット用 形C200HW-CE002
DeviceNetマスタユニット
csm001021055_lu_9_5		 DeviceNet マスタ機能
最大4800点の制御		 形C200HW-DRM21-V1 ＊3 1号機分
（号機No.
0～F）		 U、C、N、
L、CE
DeviceNet
I/Oリンクユニット
csm001021055_lu_9_6		 DeviceNet スレーブ機能
最大1024点		 形C200HW-DRT21 ＊3 U、C、N、
CE
CompoBus/S
マスタユニット
csm001021055_lu_9_7		 CompoBus/SリモートI/O
最大256点		 形C200HW-SRM21-V1 ＊3 2号機分
または
1号機分
（号機No.
0～Eまたは
0～F）		 U、C、N、
L、CE
PCリンクユニット
csm001021055_lu_9_8		 PCリンク
1階層時32台、 多階層時16台
リンク可能		 形C200H-LK401 ＊3 1号機分
（号機No.
0～9）		 N、L、CE
上位リンクユニット
（ベース取付け）
csm001021055_lu_9_9		 RS-232C　
インタフェース×1ポート		 形C200H-LK201-V1 占有しない U、C、N、
CE
RS-422
インタフェース×1ポート		 形C200H-LK202-V1 ＊3
プラスチック光ファイバ
インタフェース×1ポート		 形C200H-LK101-PV1 ＊3 N、L

＊1. CPUユニットに装着したコミュニケーションボード（形C200HW-COM01/04-V1）とバス接続ユニット（形C200HW-CE001/002）が必要です。
＊2. CPUユニットに装着したコミュニケーションボード（形C200HW-COM01/04（-V1））とController Link、SYSMAC LINKまたはSYSNETリンクの各ユニットを接続します。
＊3. 受注終了商品です。
