レーザマイクロメータ

3Z4L V3

非接触で高精度自動検査を実現するレーザマイクロメータ

生産終了形式の情報（アクセサリ品を含む）はこちら

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

マイカタログに追加

情報更新 : 2016/08/03

本体

センサ部

形式			形3Z4L-S501RV3	形3Z4L-S503RV3	形3Z4L-S506RV3	形3Z4L-S512RV3
レーザ光源（発光波長）			可視光半導体レーザ（650nm、1mW、クラス2）
測定幅			10mm	30mm	60mm	120mm
最小検出物体			Φ 0.05mm	Φ 0.3mm	Φ 1mm	Φ 1mm
レーザ走査範囲			17mm	34mm	64mm	124mm
最小読み取り幅			0.01μm（0.01～ 10μmに設定可）	0.02μm（0.02～ 100μmに設定可）	0.05μm（0.05～ 100μmに設定可）	0.1μm（0.1～ 100μmに設定可）
繰り返し精度			±0.04μm	±0.11μm	±0.36μm	±0.85μm
指示精度	直線性	全範囲	±0.5μm	±1.0μm	±3.0μm	±6.0μm
	直線性	狭範囲	±（0.3＋0.1ΔD）μm ＊1 ＊2	±（0.6＋0.1ΔD）μm ＊1 ＊2	±（1.5＋0.5ΔD）μm ＊1 ＊2	±（4.0＋0.5ΔD）μm ＊1 ＊2
	位置誤差		±0.5μm	±1.5μm	±4.0μm	±8.0μm
測定領域＊3			2×10mm （0.05～0.1mm） 4×10mm （0.1～10mm）	10×30mm	20×60mm	30×120mm
投受光部間距離　＊3		標準	68mm	130mm	273mm	321mm
投受光部間距離　＊3		最大	100mm	350mm	700mm	700mm
レーザ走査回数			3,200回/s
レーザ走査速度			113m/s	226m/s	452m/s	904m/s
保護構造			IEC規格 IP64
周囲温度範囲			動作時： 0～＋40℃　保存時：−15～＋60℃（ただし、氷結、結露しないこと）
周囲湿度範囲			動作時、保存時：各35～85％RH（ただし、結露しないこと）
接続方式			コネクタ式コード引き出しタイプ（標準コード長5m）
質量 ※梱包状態			約3kg （本体投光部：約0.7kg 本体受光部：約0.4kg 支持ベース：約0.3kg）	約4.6kg （本体投光部：約1.1kg 本体受光部：約0.6kg 支持ベース：約0.5kg）	約8kg （本体投光部：約1.4kg 本体受光部：約0.8kg 支持ベース：約0.8kg）	約12.8kg （本体投光部：約3kg 本体受光部：約1.2kg 支持ベース：約1.8kg）
材質	本体		アルミダイカスト
材質	支持ベース		SPCC
付属品			信号コード 5m、 IDユニット、取扱説明書

＊1. 測定領域中央にて測定した時の値
＊2. Dはマスターゲージとの外径差

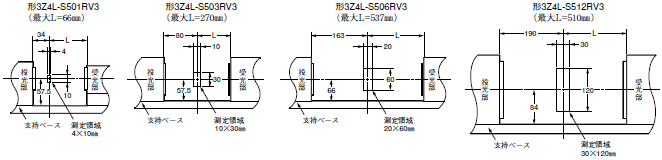

＊3. 測定領域と投光部・受光部間の距離について
　　　機種により測定領域が異なります。投光部・受光部を支持ベースから取りはずして使用できますが、その場合は下図のL寸法は変更して使用できます。
　　　標準距離は、支持ベースに取りつけた状態を示します。

〈用語説明〉

直線性

測定領域の中心において、各々の寸法に応じて固有に生じる最大誤差量（各寸法のワークを測定した場合に測定値が真値から外れた片寄り量）を表した数値です。本装置では、機種別にキャリブレーションゲージ（オプション）が用意してあり、このキャリブレーションゲージにて校正を行い、測定領域中心でワークを測定した際の理想値からのずれ値です。
※キャリブレーションの寸法値検定の際に発生する誤差は含まれておりません。別途、加算されます。

繰り返し精度

測定領域の中心において、各々の測定機の最大測定径の被測定物を動かすことなく、平均化回数1,024回に設定し、2分間連続測定を行った場合における測定値のバラツキ（±2σ）の値です。

位置誤差

被測定物が測定領域内で位置ずれを生じた際に、測定領域の中心における測定値を基準とした誤差量です。位置誤差には、下図のようにアップダウン精度とパラレル精度があり、位置誤差は個別にかかります。

コントローラ部

形式	形3Z4L-C5000V3		形3Z4L-C6000V3		備考
適合センサ部	形3Z4L-S501RV3、形3Z4L-S503RV3、形3Z4L-S506RV3、形3Z4L-S512RV3				-
測定値平均回数/ 測定間隔	測定値平均回数	測定間隔			コントローラ部は平均化演算処理に最大1.2ms 要するため、1.2msより短い測定間隔（平均化回数/1回および2回）を設定した場合、平均化演算処理を行っている間のサンプリングデータの一部を破棄します。また、破棄されたデータは統計演算・アナログ出力・ BCD出力に反映されません。移動平均において1回目の測定時間は設定された平均化回数分の時間となりますが、2回目以降は 5msで測定結果が得られます。
		単純平均	移動平均
		単純平均	1回目の測定	2回目以降
	1	0.32ms	――	――
	2	0.64ms	――	――
	4	1.3ms	――	――
	8	2.5ms	――	――
	16	5ms	――	――
	32	10ms	10ms	5ms
	64	20ms	20ms	5ms
	128	40ms	40ms	5ms
	256	80ms	80ms	5ms
	512	160ms	160ms	5ms
	1,024	320ms	320ms	5ms
	2,048	640ms	640ms	5ms
内蔵インターフェース	RS-232C、 I/Oアナログインターフェース USB2.0（USB-HUBで10CHまで連結してパソコンに接続可）		RS-232C、フットスイッチ、 I/Oアナログインターフェース		RS-232Cはターミナル定義（DTE）
オプションインターフェース（別売）	なし		第2 I/Oアナログインターフェース形Z4L-BT5 BCDインターフェース形Z4L-BB5 デュアルシステムインターフェース形Z4L-BW5V3		1種類のみ内蔵可能（デュアルシステムを除く）
接続センサ数	1		1 （2）		形3Z4L-C6000V3は形Z4L-BW5V3 追加で2台接続可能（２台のセンサ部は同一機種を使用）
パネルマウント	使用可		使用不可		-
パソコンソフト　 QuickMonito （無償）	使用可		使用可
その他	リモートインターロック、スキャン信号コネクタ、電源スイッチ（キー一式）
電源電圧	DC21.6～26.4V リップル（p-p） 2%以下 1A ＊1		AC100～240V±10% 50/60Hz 40VA ＊2
周囲温度範囲	動作時： 0 ～40℃ 保存時： -15～+60℃ （ただし、氷結、結露しないこと）
周囲湿度範囲	動作時、保存時：各35～85%RH（ただし、結露しないこと）
接続方式	入出力側：端子台タイプ、コネクタタイプ電源側：端子台タイプ		入出力側：端子台タイプ、コネクタタイプ電源側：コネクタタイプ
質量（梱包状態）	約2.6kg（本体：約1.4kg）		約7.3kg（本体：約5kg）
材質	PC/アルミ/ABS/SPCC		PC/ABS/SECC/SPCC
付属品	取扱説明書、アースリード（4m）、リモートインターロック用ショートピン（コントローラ部に装着して出荷）、リモートインターロック用コネクタ、スキャン信号モニタ用コネクタ、電源スイッチ用キー		取扱説明書、アースリード（4m）、リモートインターロック用ショートピン（コントローラ部に装着して出荷）、リモートインターロック用コネクタ、スキャン信号モニタ用コネクタ、ヒューズ2A、電源スイッチ用キー、電源コード

＊1. 外部電源については、必ず指定容量以上の電源をご使用ください。
オムロン製：形S8VS-06024（DC24V、2.5A）を推奨します。
＊2. 付属電源コードの仕様はAC125Vです。
AC125V以上でご使用の場合は市販のコードをお使いください。

主な測定機能

○：可能　×：不可能

形式	形3Z4L-C5000V3	形3Z4L-C6000V3	説明
測定プログラム数	2	100	測定条件を設定保存できるプログラム数。
セグメント指定/ エッジ指定機能＊1	○	○	測定方法。どちらかを指定する。セグメント指定：最大7つまでの明暗セグ　　　　　　　　　　メントを測定エッジ指定：最大256のエッジ位置を計測　　　　　　　　し、任意のエッジ間を測定
合否判定機能7段階（±NG、GO5段階）	×	○（形Z4L-BT5が必要）	測定結果に対する合否の判定。
合否判定機能3段階（±NG、GO）	○	○	測定結果に対する合否の判定。
基準値偏差機能	○	○	基準値を設定し、測定結果と基準値との差をアナログ出力。アナログ出力のスケール値は任意に設定可能。
サンプル測定機能	○	○	設定した測定回数に対して演算（平均値、最大値、最小値、範囲）し、合否判定およびアナログ出力。
統計演算機能	○ ＊3	○	測定結果に対する統計値（測定回数、標準偏差、最大値、最小値、平均値、最大値? 最小値）を演算。
ワーク自動検出機能	○	○	インライン測定機能。測定対象物が測定位置に入ったと自動的に検知し、指定された回数を測定。
異常値除外機能	○	○	公差判定外値を測定データから除外する機能。
グループ判定機能	×	○（形Z4L-BT5が必要）	指定した複数個のグループに対して合否判定し判定結果を出力。
透明体測定機能	○	○	光が透過する測定物を測定。
奇数刃工具測定機能	○	○	3枚刃、5枚刃など奇数の刃を持つ切削工具（ドリル、エンドミルなど）の直径や、刃の振れを測定する機能。
2ケ所同時測定機能	○	○	1回の測定で2個のプログラムを同時に処理。
デュアル測定機能＊2	×	○（形Z4L-BW5V3が必要）	2台のセンサ部で並列的に測定。

＊1. セグメント指定/エッジ指定機能

＊2. デュアル測定機能
　　　2台のセンサ部を直行させてX、Y測定させることができます。

2台のセンサ部を対面、積み重ねまたは背中合わせにし、主に大径測定物の外径を測定することができます。

２台のセンサ部は、必ず同一機種をご使用ください。
＊3. 統計演算は本体キー操作では設定できません。
　　　USB/RS-232Cにより通信コマンドによる設定が必要です。

情報更新 : 2016/08/03
