＊1. 中心光強度の1/e2（13.5%）で定義。定義域外にも漏れ光があり、ワーク周囲の光の反射率がワークに比べて高い状況では、影響がでる場合があります。
＊2. 弊社標準のSUSブロック測定時における変位出力の理想直線に対する誤差です。ワークによって直線性が変わることがあります。
＊3. 弊社標準の石英ガラス測定時における変位出力の理想直線に対する誤差です。ワークによって直線性が変わることがあります。
＊4. 変位出力の「ピークtoピーク」の変位換算値です。ワークは弊社標準の石英ガラス（正反射モード）あるいは、弊社標準のSUSブロック（拡散反射モード）にて、測定中心で測定した場合です。
電磁界内では、分解能の性能を満足できないことがあります。
＊5. 形Z300-VC10V3に接続、測定平均回数256回にて、RS-232C出力「Mコマンド」の場合です。
＊6. CCDモードで1ライン（高速）に設定して測定した時の値です。
＊7. センサ部とワーク（石英ガラス）の間をアルミの治具で固定した場合の値です。
2006/03 受注終了
Z300
高精度ビジュアル変位計
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2012/11/21
横幅を最大化

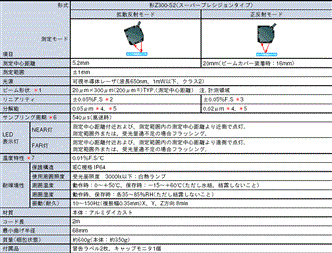

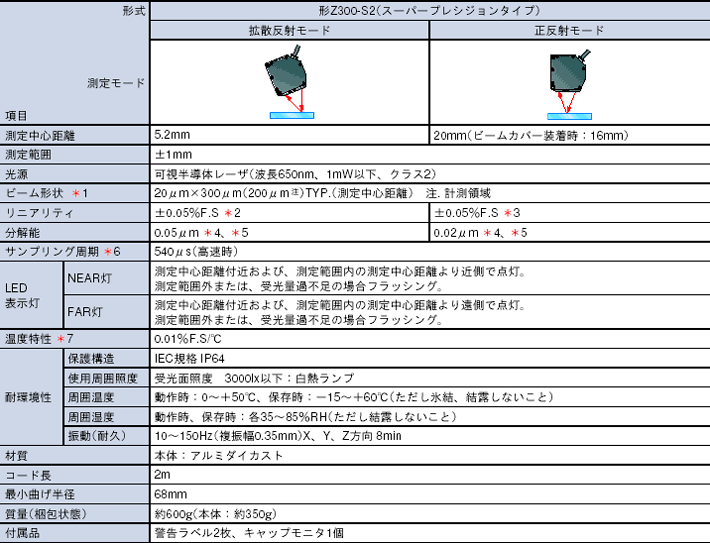

センサ：形Z300-S2

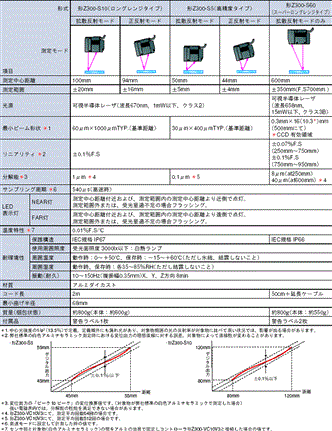

センサ：形Z300-S10/形Z300-S5/形Z300-S60

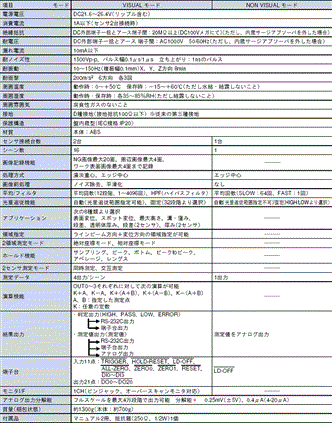

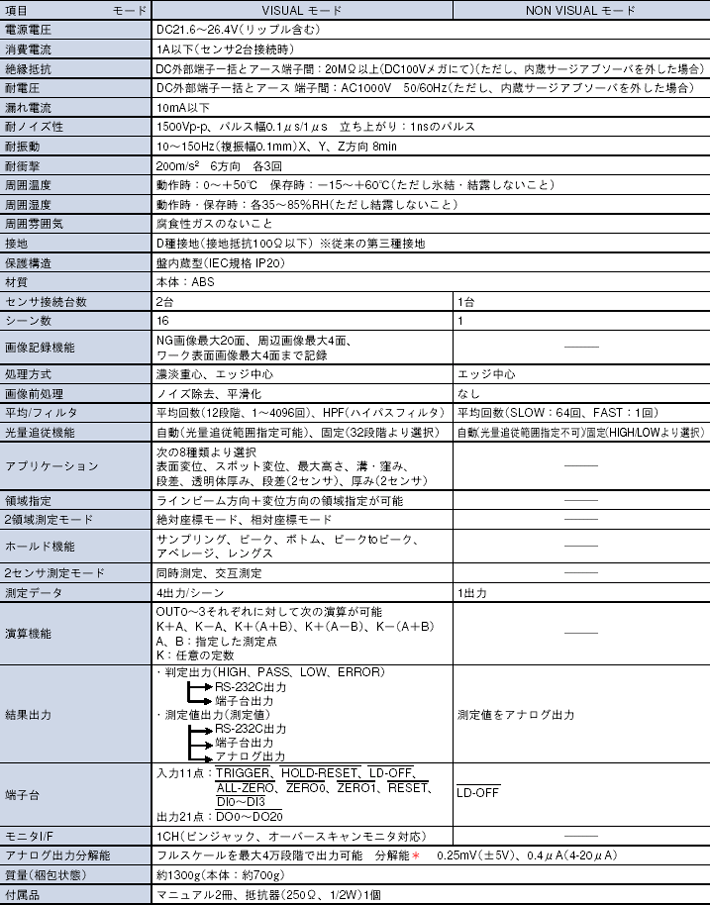

コントローラ：形Z300-VC10V3
＊当社リニアセンサコントローラ形K3ASを接続し、平均回数64回で測定した場合

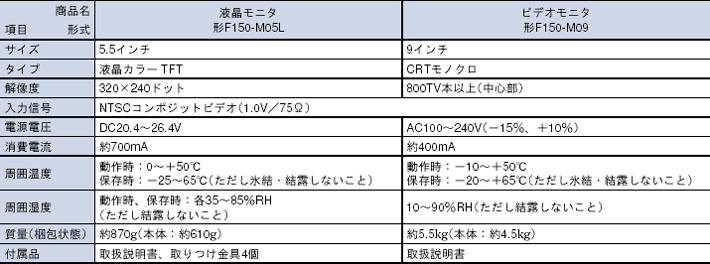

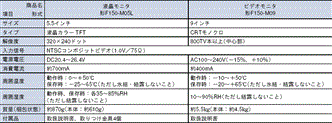

モニタ
情報更新 : 2012/11/21
