(単位:mm)

注. 指定のない部分の寸法公差は±0.8mmです。

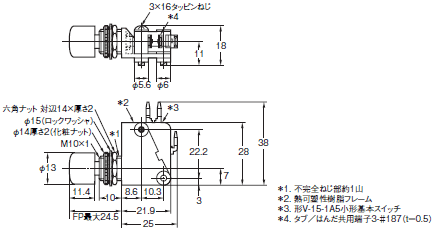

形VAQ-4□-K

VAQ 外形寸法 2

注.操作部は抜き差し式です。

形VAQ-4□-L

VAQ 外形寸法 3

注. 操作部はM3(おねじ)のねじ込み式です。

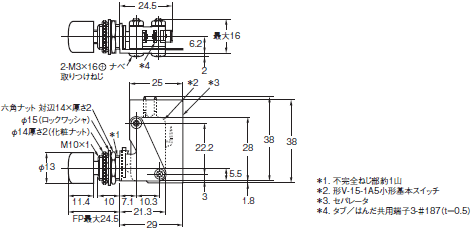

形VAQR-4□

VAQ 外形寸法 4

注. 操作部はM3(おねじ)のねじ込み式です。

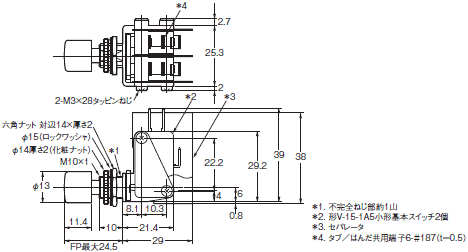

形2VAQ-4□

VAQ 外形寸法 5

注. 操作部はM3(おねじ)のねじ込み式です。

パネルカット寸法

VAQ 外形寸法 6

注. 取りつけパネルの板厚は1~4mmとしてください。
