（単位：mm）

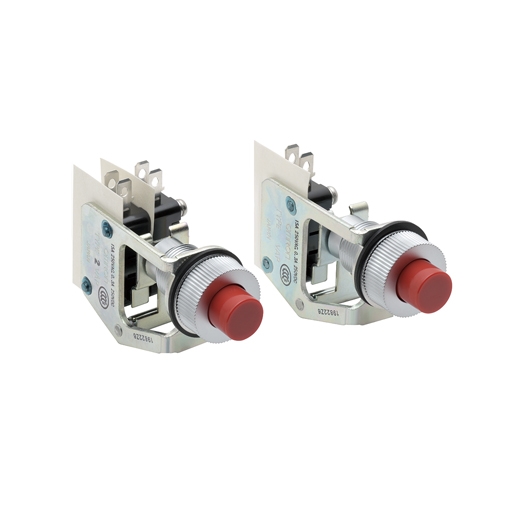

形1VAP-1□
形2VAP-1□

＊1. 押ボタン
＊2. 取りつけパネル厚t1.6～6.3mm
＊3. ゴム・パッキン
＊4. セパレータ
＊5. 形V－15－1A5基本スイッチ
＊6. タブ／はんだ共用端子3－＃187（t＝0.5）
＊7. 廻り止め用切起し部

注. 指定のない部分の寸法公差は±0.8mmです。

パネルカット寸法

注. 取りつけパネルの板厚は1.6～6.3mmとしてください。
