VAP

押ボタンスイッチ（丸胴形φ16.5）

VAP

形Vマイクロスイッチを内蔵し、一般産業機械に対応

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2022/09/12

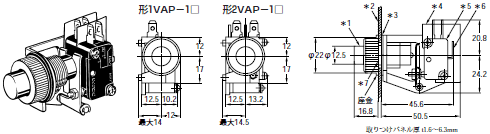

（単位：mm）

形1VAP-1□
形2VAP-1□

VAP 外形寸法 1

＊1. 押ボタン
＊2. 取りつけパネル厚t1.6～6.3mm
＊3. ゴム・パッキン
＊4. セパレータ
＊5. 形V－15－1A5基本スイッチ
＊6. タブ／はんだ共用端子3－＃187（t＝0.5）
＊7. 廻り止め用切起し部

注. 指定のない部分の寸法公差は±0.8mmです。

パネルカット寸法

VAP 外形寸法 3

注. 取りつけパネルの板厚は1.6～6.3mmとしてください。
