セーフティレーザスキャナ設定ツール 形OS32C設定ツール
ダウンロード
セーフティレーザスキャナ形OS32Cの設定ツールは、本体ファームウェアに合わせてご使用ください。
互換性については、本体付属のマニュアル、または本ページの「設定ツールの機能および互換性」をご確認ください。

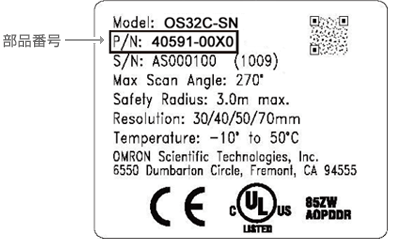

また、OS32Cのバージョンは製品ラベルに記載されています。
Englishダウンロード:
| 更新日 | 2018/3 |
|---|---|
| バージョン情報 | Ver.2.2.8 |
| ファイル名とサイズ | OS32C_Configuration_Tool_Ver.2.2.8_Production_Package.zip （3.57 MB） |
設定ツールの機能および互換性
対応する機能およびOS32Cのバージョンとの互換性を下記の表にてご確認ください。OS32Cのバージョンは製品ラベルに記載されています。
ご注意
- 新機能に対応するためには、センサブロックおよび設定ツールのバージョンアップが必要です。I/O ブロックは変更する必要はありません。
- ウィンドウ交換キット形OS32C-WIN-KTはすべてのセンサブロックで使用できます。
部品番号が変更になりました。
- 形OS32C-SN: 40591-0010（旧）、40591-0020（最新）
- 形OS32C-SN-DM: 40591-0040（最新）
- 形OS32C-SN-4M: 40603-0020（最新）
- 形OS32C-SN-DM-4M: 40603-0040（最新）
| 形OS32C-□□□ | 形OS32C-□□□- DM |
形OS32C-□□□- 4M |
形OS32C-□□□- DM-4M |
||
|---|---|---|---|---|---|
| 40591- 0010 |
40591- 0020 |
40591- 0040 |
40603- 0020 |
40603- 0040 |
|
| 設定可能な最小検出物体直径 | - | 対応 | 対応 | 対応 | 対応 |
| スタンバイモード（レーザOFF） | - | 対応 | 対応 | 対応 | 対応 |
| エリアおよびエリアセットのコピー/ペースト | - | 対応 | 対応 | 対応 | 対応 |
| システムモニタリングの記録 | - | 対応 | 対応 | 対応 | 対応 |
| システムモニタリングの再生 | - | 対応 | 対応 | 対応 | 対応 |
| 7セグメント表示灯の反転 | - | 対応 | 対応 | 対応 | 対応 |
| 設定ファイル名を設定ツールのヘッダーに表示 | - | 対応 | 対応 | 対応 | 対応 |
| 追加エリア形状（180°半円、180°矩形、180°多角形） | - | 対応 | 対応 | 対応 | 対応 |
| 設定ツールによるデフォルト設定とユーザ設定間の切り替え | - | 対応 | 対応 | 対応 | 対応 |
| エラーログ上にトラブルシューティングのヒントを表示 | - | 対応 | 対応 | 対応 | 対応 |
| 設定チェックサム、安全設定チェックサム | 対応 *1 | 対応 *1 | 対応 *1 | 対応 *1 | 対応 *1 |
| Windows 7 対応 | - | 対応 | 対応 | 対応 | 対応 |
| 非安全設定チェックサム | 対応 *2 | 対応 *2 | 対応 *2 | 対応 *2 | 対応 *2 |
| 単一のエリア座標データのインポートとエクスポート | 対応 *2 | 対応 *2 | 対応 *2 | 対応 *2 | 対応 *2 |
| 保守管理者権 | - | 対応 *3 | 対応 *2 | 対応 *2 | 対応 *2 |
| 監視画面表示の回転 | 対応 *4 | 対応 *4 | 対応 *4 | 対応 *4 | 対応 *4 |
| フランス語、ドイツ語、イタリア語、スペイン語 | 対応 *4 | 対応 *4 | 対応 *4 | 対応 *4 | 対応 *4 |
| 複数のエリア座標データのインポートとエクスポート | 対応 *4 | 対応 *4 | 対応 *4 | 対応 *4 | 対応 *4 |
| EtherNet/IPおよび計測データ | - | - | 対応 | - | 対応 |
| 汚れ許容モード | - | 対応 *6 | 対応 *6 | 対応 *5 | 対応 *5 |
| 可変応答時間設定 | - | 対応 *6 | 対応 *6 | 対応 *5 | 対応 *5 |
| 4m防護エリア/15m警告エリア | - | - | - | 対応 *5 | 対応 *5 |
| モニタリングモード中のステータス情報 | - | 対応 *6 | 対応 *6 | 対応 *5 | 対応 *5 |
| 安全パラメータのグローバル確認 | - | 対応 *6 | 対応 *6 | 対応 *5 | 対応 *5 |
| EtherNet/IP 警告エリア変更可能 | - | - | 対応 *6 | - | 対応 *5 |
| Windows 10 対応 | - | 対応 *7 | 対応 *7 | 対応 *7 | 対応 *7 |
*1. 設定ツール バージョン1.4.0以降が必要
*2. 設定ツール バージョン 1.6.0以降が必要
*3. センサブロックのシリアルナンバーがAS08300以降で、設定ツールがバージョン1.6.0以降の場合
*4. 設定ツール バージョン 1.8.0以降が必要
*5. 設定ツール バージョン 2.0.0以降が必要
*6. センサブロックのシリアル番号がAS15500以降で、設定ツール バージョンが 2.0.0 以降の場合
*7. 設定ツール バージョン 2.2.8以降が必要
| 設定ツールのバージョン | ||||||
|---|---|---|---|---|---|---|
| 1.4.0 未満 |
1.4.0 以降 |
1.6.0 以降 |
1.8.0 以降 |
2.0.0 以降 |
2.2.8 以降 |
|
| 設定可能な最小検出物体直径 | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| スタンバイモード（レーザOFF） | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| エリアおよびエリアセットのコピー/ペースト | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| システムモニタリングの記録 | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| システムモニタリングの再生 | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| 7セグメント表示灯の反転 | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| 設定ファイル名を設定ツールのヘッダーに表示 | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| 追加エリア形状（180°半円、180°矩形、180°多角形） | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| 設定ツールによるデフォルト設定とユーザ設定間の切り替え | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| エラーログ上にトラブルシューティングのヒントを表示 | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| 設定チェックサム、安全設定チェックサム | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| Windows 7 対応 | - | 対応 | 対応 | 対応 | 対応 | 対応 |
| 非安全設定チェックサム | - | - | 対応 | 対応 | 対応 | 対応 |
| 単一のエリア座標データのインポートとエクスポート | - | - | 対応 | 対応 | 対応 | 対応 |
| 保守管理者権限 | - | - | 対応 | 対応 | 対応 | 対応 |
| 監視画面表示の回転 | - | - | - | 対応 | 対応 | 対応 |
| フランス語、ドイツ語、イタリア語、スペイン語 | - | - | - | 対応 | 対応 | 対応 |
| 複数のエリア座標データのインポートとエクスポート | - | - | - | 対応 | 対応 | 対応 |
| 汚れ許容モード | - | - | - | - | 対応 | 対応 |
| エリア別応答時間設定 | - | - | - | - | 対応 | 対応 |
| 4m防護エリア/15m警告エリア | - | - | - | - | 対応 | 対応 |
| モニタリングモード中のステータス情報 | - | - | - | - | 対応 | 対応 |
| 安全パラメータのグローバル確認 | - | - | - | - | 対応 | 対応 |
| EtherNet/IP経由による警告エリア変更 | - | - | - | - | 対応 | 対応 |
| Windows 10 対応 | - | - | - | - | - | 対応 |
注．設定ファイルの拡張子は、設定ツールバージョン1.8.0までは「*.cf2」、2.0.0以降は「*.cf3」です。
| センサブロックの形式 | 品番（P/N） | 設定ツールのバージョン | ||||
|---|---|---|---|---|---|---|
| 1.4.0 未満 |
1.4.0 以降 |
1.6.0 以降 |
1.8.0 以降 |
2.0.0 以降 |
||
| 形OS32C-SN | 40591-0010 | 対応 | 対応 | 対応 | 対応 | 対応 |
| 形OS32C-SN | 40591-0020 | - | 対応 | 対応 | 対応 | 対応 |
| 形OS32C-SN-DM | 40591-0040 | - | - | 対応 | 対応 | 対応 |
| 形OS32C-SN-4M | 40603-0020 | - | - | - | - | 対応 |
| 形OS32C-SN-DM-4M | 40603-0040 | - | - | - | - | 対応 |
動作環境
| オペレーティングシステム（OS） | Windows XP（32bit版、Service Pack3以降） Windows 7（32bit版/64bit版） Windows 8.1（32bit版/64bit版） Windows 10（32bit版/64bit版） |
|---|
