お客様の要望
箱詰機の速度制御をPLCからインバータにシリアル通信（RS-485）で直接設定/モニタするなどの用途で、インバータとの通信を一般的に使用されているModbus RTUプロトコルを使って通信したい。

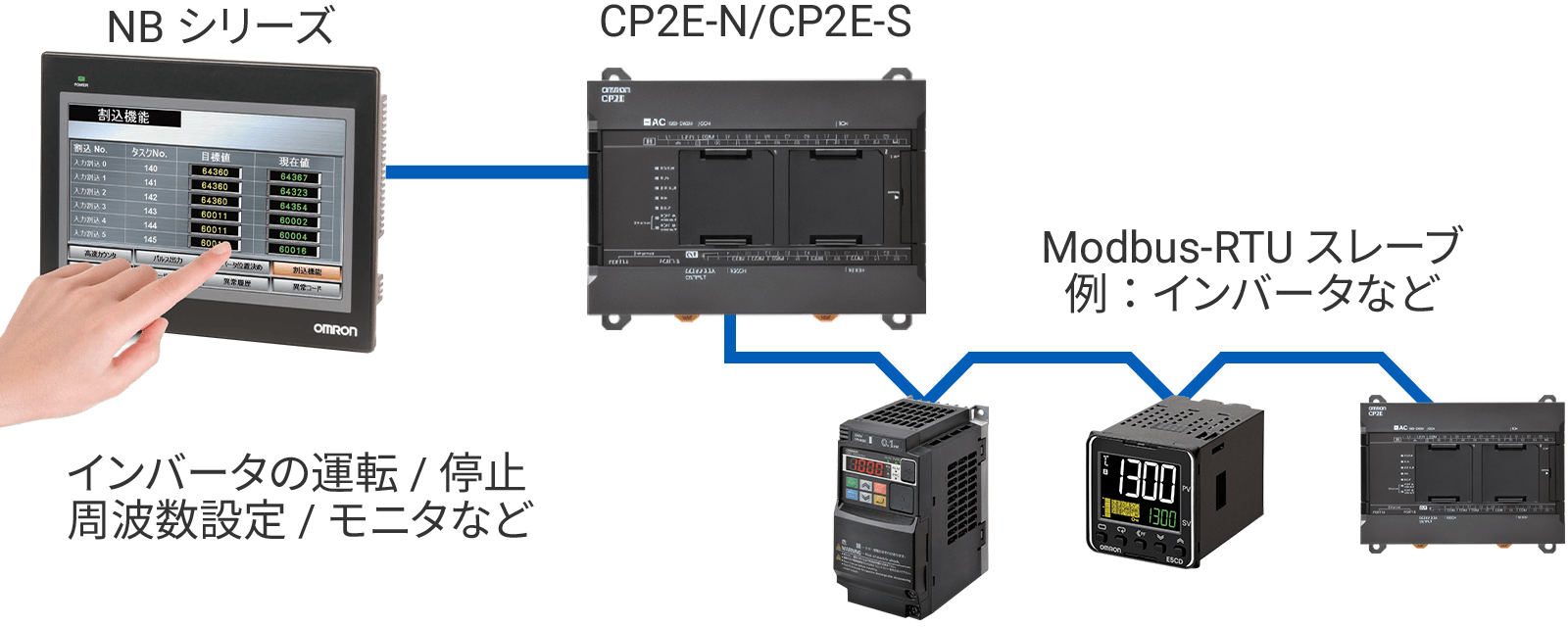

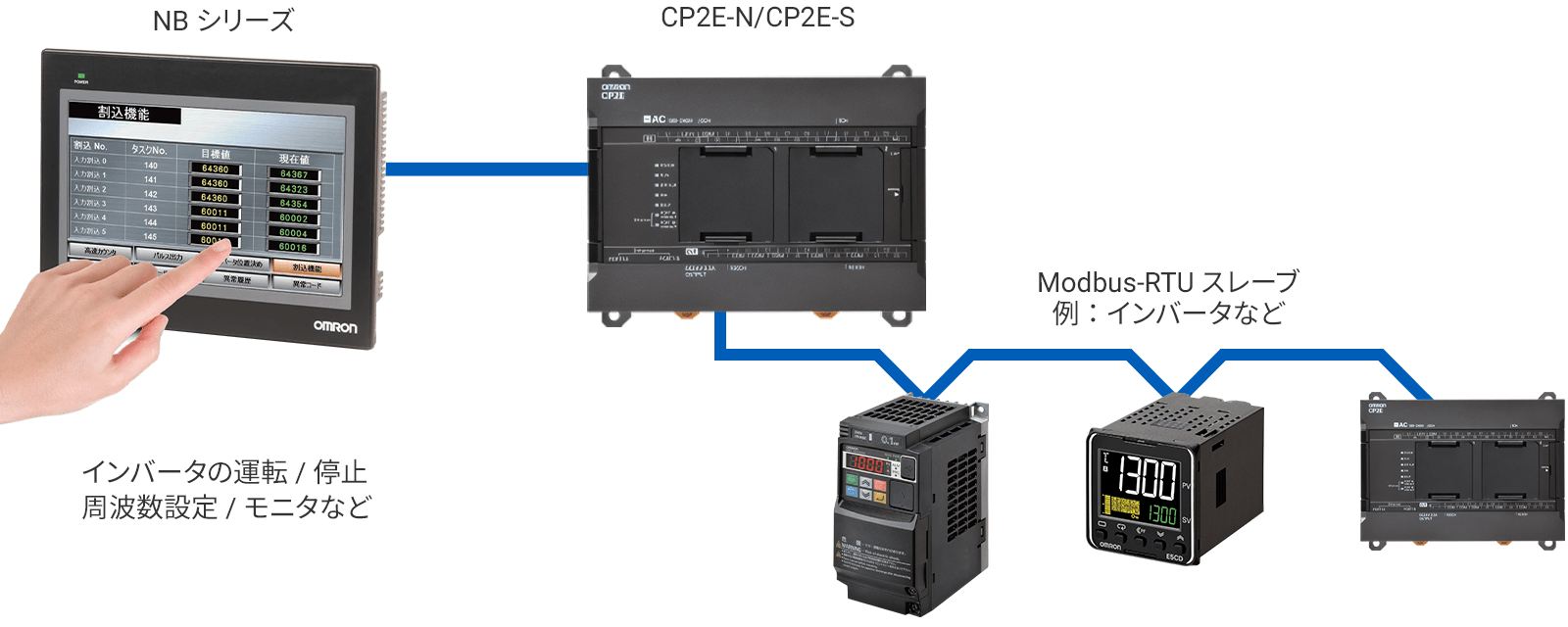

Modbus RTUマスタ
ファンクションブロックPLCとModbus RTU機器（インバータなど）を
簡単に接続したい
このファンクションブロックを
使うと
5種類のModbus RTUコマンドに対応したファンクションブロックを準備しています。用途に応じて選択し、パラメータを設定することで使用可能です。
| Modbus ファンクション コード |
コマンド名称 | 機能 |
|---|---|---|
| 01 Hex | Read Coils | 複数コイル読出 |
| 03 Hex | Read Holding Registers | 複数保持 レジスタ読出 |
| 05 Hex | Write Single Coil | 単一 コイル書込 |
| 06 Hex | Read Single Register | 単一保持 レジスタ書込 |
| 10 Hex | Write Multiple Registers | 複数保持 レジスタ書込 |

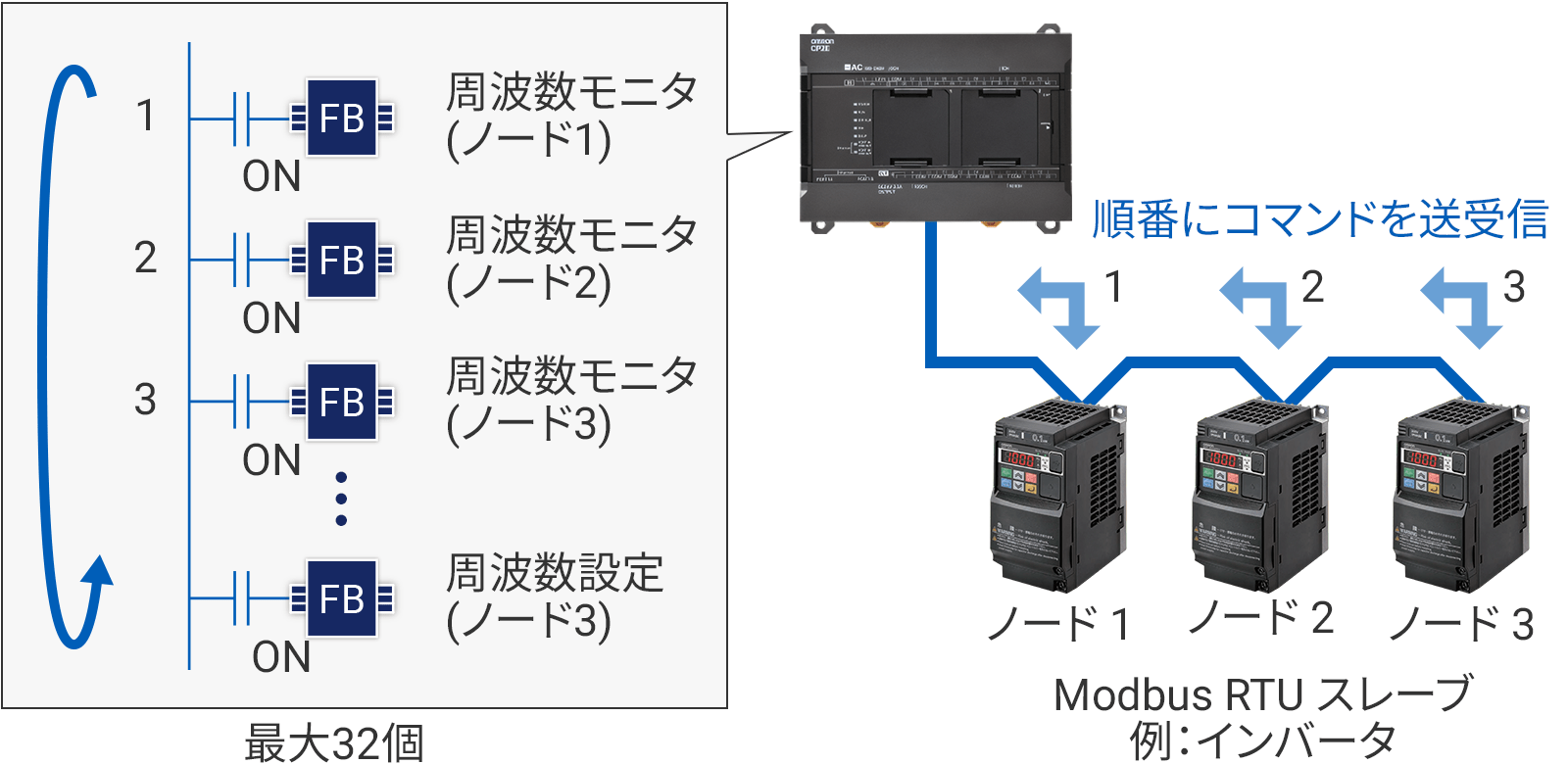

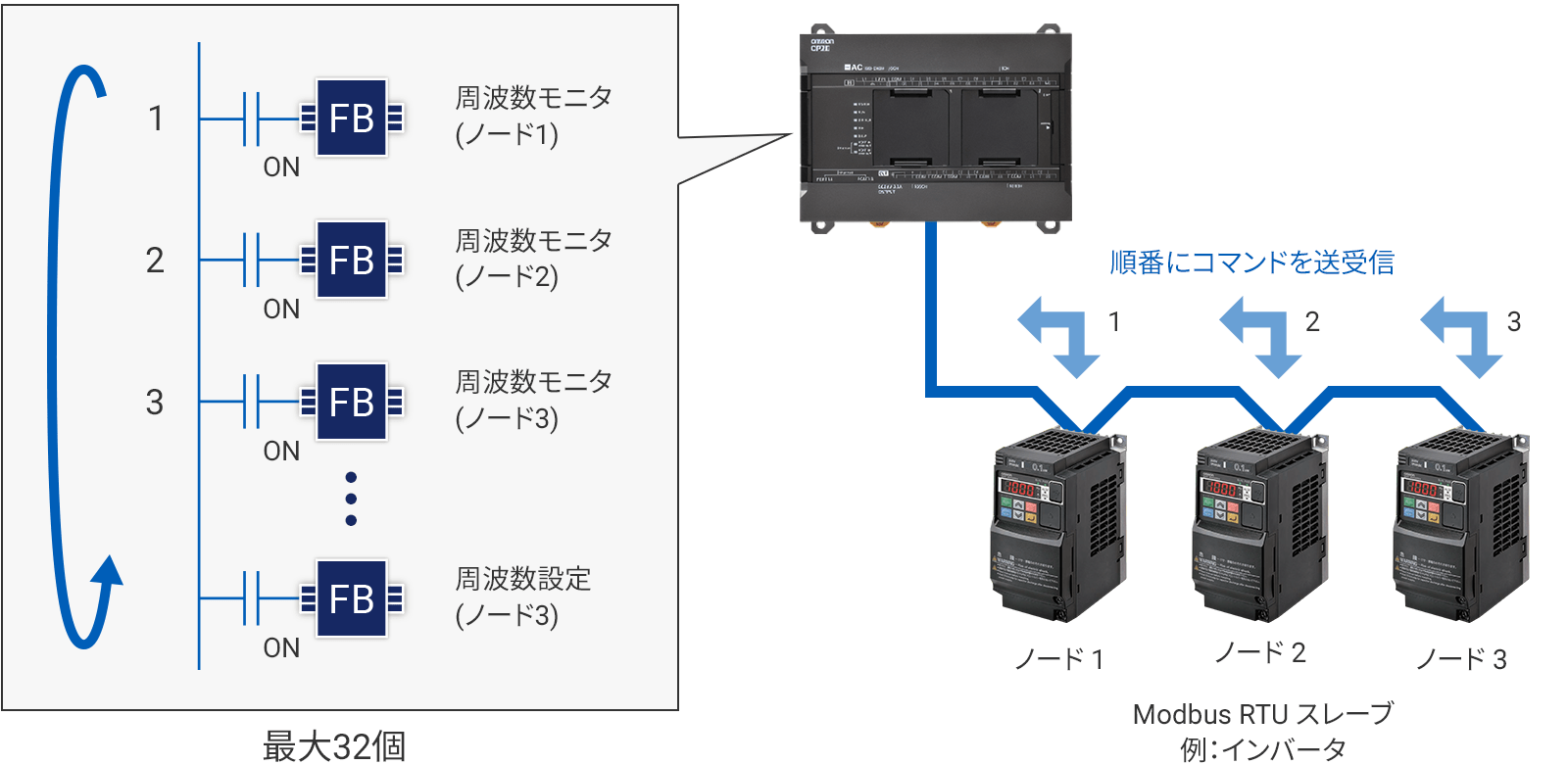

従来、Modbus RTU送受信コマンドは1つのポートで送受信するため実行のタイミングをラダープログラムで作成する必要がありました。このファンクションブロックではファンクションブロックをONした順番に実行するため、送受信のタイミングをプログラミングする必要がありません。
・同時にONした場合、順番にModbud RTUコマンドを送信/受信する
このライブラリをいますぐ入手
CPシリーズ ファンクションブロックダウンロードページからダウンロードしてご使用ください。
CPシリーズ ファンクションブロックダウンロード
