商品概要
画像をクリックすると大きくなります
丸型防水コネクタ, ケーブル付きコネクタ ソケット 片側コネクタ, M8ねじ固定タイプ, 4極, ストレート, PVCケーブル, 5m
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中・受注終了予定 推奨代替品を探す |
|---|---|
| 受注終了予定 | 2026年3月 |
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 2,250 |
詳細情報
定格/性能
情報更新：2025/04/16
| タイプ | 防水コネクタ | |
|---|---|---|
| 極数 | 4極 | |
| プラグ/ソケット | ソケット | |
| 引き出し方向 | ストレート | |
| 固定方式 | M8 ねじ固定タイプ | |
| 定格電圧 | DC125V | |
| 定格電流 | 1A | |
| 接触抵抗 | 40mΩ以下 (20mV以下、100mA以下) | |
| ケーブル仕様 | タイプ | PVCケーブル |
| 外径 | φ5mm | |
| 芯数 | 4芯 | |
| ケーブル長 | 5m | |
| 使用温度範囲 | -10～80℃ | |
| 使用湿度範囲 | 25～85%RH | |
| 絶縁抵抗 | 1000MΩ以上 (DC500Vにて) | |
| 耐電圧 | AC1000V 1min (リーク電流1mA以下) | |
| 保護構造 | IP67 | |
| 材質 | コンタクトブロック: PBT樹脂 コンタクト: 銅合金 (金めっき) 固定具: 銅合金 (ニッケルめっき) Oリング: ゴム カバー: PBT樹脂 | |
| 挿抜耐久 | 200回 | |

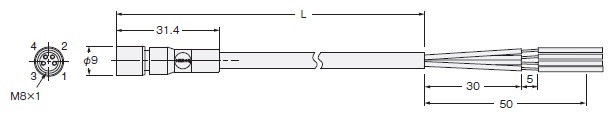

外形図
情報更新：2025/04/16
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
XS3F-M8PVC4S5Mについての規格認証/適合状況については、「カスタマーサポートセンタ お客様相談室」または貴社担当オムロン営業員または販売店にお問い合わせください。
