商品概要
画像をクリックすると大きくなります
マニュアルモータスタータ, 3極, ロータリスイッチ（高性能形）, 定格電流 20A
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 受注生産機種 |
| 在庫状況 | |
| 標準価格(税別) | ¥ 16,000 |
詳細情報
定格/性能
情報更新：2024/08/21
定格
| 操作ハンドルタイプ | ロータリスイッチ（高性能形） | |
|---|---|---|
| 極数 | 3極 | |
| 定格電流 | 20A | |
| 定格使用電流 | 14～20A | |
| 三相標準モータ容量 | AC200-240: 3.7kW AC380-440: 11kW | |
| 全負荷電流 | AC200-240: 15.5A AC380-440: 20A | |
| 定格遮断電流 | AC240: 100kA AC415: 50kA AC440: 35kA | |
| 瞬時引き外し電流 | 260A | |
| 定格使用電圧 | 200～690V | |
| 定格絶縁電圧 | AC690V | |
| 定格インパルス耐電圧 | 6kV | |
| 定格周波数 | 50/60Hz共用 | |
| 使用カテゴリ | IEC 60947-2（ブレーカ）、JIS C 8201-2: Cat.A IEC 60947-4-1（モータスタータ）、JIS C 8201-4-1: AC-3 | |
| トリップクラス（IEC 60947-4-1/JIS C 8201-4-1） | 10 ホットスタート150%Ieで4分以内トリップ、コールドスタート720%Ieで4～10秒トリップ | |
| 瞬時引き外し特性 | 13×Ie最大 | |
| 電力損失（3相分参考値） | 7W | |
| 定格限界遮断容量（Icu） | IEC 60947-2/JIS C 8201-2 | 240V/200V: 100kA 415V/400V: 50kA 460V/440V: 35kA 500V: 10kA 690V/600V: 4kA |
| UL | 480V: 50kA | |
| 定格使用遮断容量（Ics） | IEC 60947-2/JIS C 8201-2 | 240V/200V: 100kA 415V/400V: 38kA 460V/440V: 27kA 500V: 8kA 690V/600V: 3kA |
| UL | 480V: 50kA | |
| 欠相保護 | 有 | |
| トリップ表示 | 有 | |
| テストトリップ機能 | 有 | |
| 耐振動 | 振動数10～55Hz、加速度15m/s2 | |
| 耐衝撃 | 衝撃値50m/s2 | |
| 保護構造 | IP20（IEC60529） | |
| 機械的耐久性 | 10万回 | |
| 電気的耐久性 | 10万回 | |
| 端子挿抜回数 | 20回 | |
| 最大動作頻度（モータ始動） | 25回/時 | |
| 使用温度範囲 | -20～+60℃ | |
| 保存温度範囲 | -40～+80℃（結露や氷結のないこと） | |
| 使用湿度範囲 | 95%RH以下（結露や氷結のないこと） | |
| 標高 | 2000m以下 | |
| 質量 | 460g | |

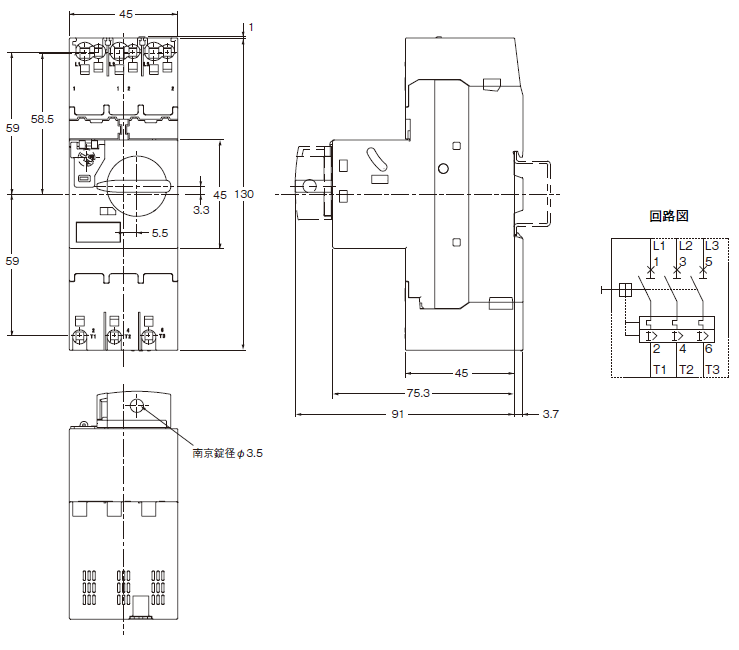

外形図
情報更新：2024/08/21
外形図
特性図
情報更新：2024/08/21
動作特性曲線
CAD
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| O | O | O | O | O | O | e |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
