商品概要
画像をクリックすると大きくなります
光電センサ, 透過形, 検出距離 20m, NPN出力, コード引き出し, 2m
在庫/販売状況
2025/04/28 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | △ |
| 標準価格(税別) | ¥ 13,900 |
詳細情報
定格/性能
情報更新：2025/03/10
| 形状 | 円柱型 |
|---|---|
| 検出方式 | 透過形 |
| 検出距離 | 20m |
| 標準検出物体 | φ7mm以上の不透明体 |
| 指向角 | 2°以上 |
| 光源 | 赤色発光ダイオード (624 nm) |
| 電源電圧 | DC10～30V±10% リップル(p-p)10%含む |
| 消費電流 | 投光器: 25mA以下 25mA以下 25mA以下 受光器: 15mA以下 |
| 制御出力 | NPNオープンコレクタ DC30V以下 100mA以下 残留電圧: 3V以下 |
| 動作モード | 入光ON/遮光ON 切替式 |
| 保護回路 | 出力短絡保護、出力逆接続保護、電源逆接続保護 |
| 応答時間 | 動作・復帰: 0.5ms以下 |
| 感度調整 | 単回転ボリウム |
| 使用周囲照度 | 白熱ランプ: 3,000lx以下 太陽光: 10,000lx以下 |
| 使用温度範囲 | -25～55℃（ただし、氷結、結露しないこと） |
| 保存温度範囲 | -40～70℃（ただし、氷結、結露しないこと） |
| 使用湿度範囲 | 35～85%（ただし、結露しないこと） |
| 保存湿度範囲 | 35～95%（ただし、結露しないこと） |
| 絶縁抵抗 | 20MΩ以上(DC500Vメガにて) |
| 耐電圧 | AC1000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
| 保護構造 | IEC: IP67 DIN40050-9: IP69K |
| 接続方式 | コード引き出しタイプ (コード長 2m) |
| 表示灯 | 動作表示灯(橙)、安定表示灯(緑)、電源表示灯(緑) |
| 質量 | 梱包状態: 約110g |
| 付属品 | 取扱説明書、M18ナット |
| 材質 | ケース: ABS レンズ部: メタクリル樹脂 (PMMA) 表示部: メタクリル樹脂 (PMMA) ボリウム: ポリアセタール (POM) ナット: ポリアセタール (POM) |
外形図
情報更新：2025/03/10

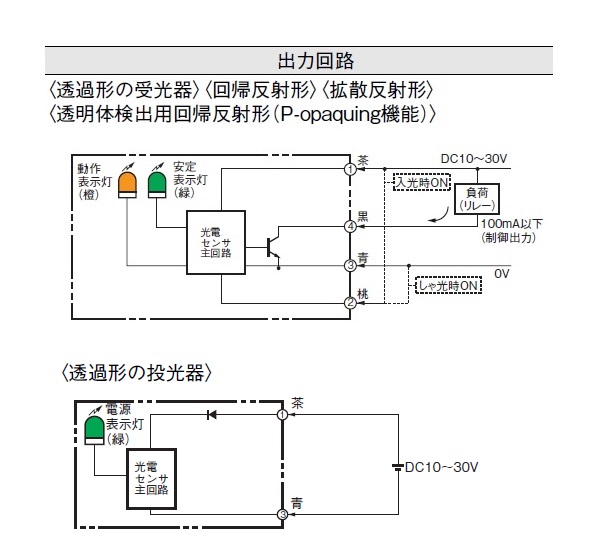

出力段回路図
情報更新：2025/03/10
タイムチャート
情報更新：2025/03/10
平行移動特性
情報更新：2025/03/10
距離特性
情報更新：2025/03/10
受光出力-距離特性
CAD
RoHS/REACH対応状況
情報更新：2025/4/16
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
