商品概要

画像をクリックすると大きくなります

IO-Link 近接センサ（スパッタ対策タイプ）, シールドタイプ, M12, 検出距離 3mm, COM2（38.4kbps）, コード引き出しタイプ, 5m

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 18,000

詳細情報

定格/性能

情報更新：2024/08/08

検出ヘッドサイズM12
タイプ円柱型（ネジつき）、シールドタイプ
電源の種類直流3線式
検出距離3mm ±10%
設定距離0～2.4mm
応差検出距離の10%以下
検出可能物体磁性金属(非磁性金属は検出距離が低下します)
標準検出物体鉄12×12×1mm
応答周波数1kHz（平均値）
電源電圧DC10～30V リップル(p-p) 10%含む
消費電流20mA以下
制御出力（出力形式）PNP
制御出力（開閉容量）100mA以下
通信IO-Link Ver1.1
伝送速度: COM2 (38.4kbps)
データ長: 2byte (PDサイズ)/1byte (M-sequence type: TYPE_2_2) (ODサイズ)
最小サイクルタイム: 2.3ms
表示灯標準I/Oモード（SIOモード）: 動作表示灯(橙/点灯)、安定表示灯(緑/点灯)
IO-Linkモード: 動作表示灯(橙/点灯)、通信表示灯(緑/点滅(1s周期))
動作モードNO/NC 切替式
自己診断出力機能あり
保護回路負荷短絡保護
出力逆接続保護
電源逆接続保護
サージ吸収
使用温度範囲-25～70℃
保存温度範囲-25～70℃
使用湿度範囲35～95%RH
保存湿度範囲35～95%RH
温度の影響-25～+70℃の温度範囲内で、23℃時の検出距離の±10%以内
電圧の影響定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1%以内
絶縁抵抗充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧充電部一括とケース間: AC1000V 50/60Hz 1min
耐振動耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 1000m/s2 X、Y、Z各方向 10回
保護構造IEC: IP67
社内規格: 耐油
接続方式コード引き出しタイプ (5m)
材質ケース: 黄銅 フッ素樹脂コーティング
検出面: フッ素樹脂
締めつけナット: 黄銅 フッ素樹脂コーティング
歯付座金: 鉄 亜鉛メッキ
付属品取扱説明書

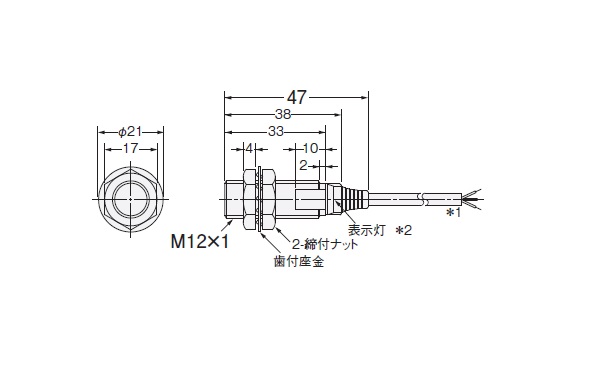

外形図

情報更新：2024/08/08

外形図

出力段回路図

情報更新：2024/08/08

出力段回路図

タイムチャート

相互干渉

情報更新：2024/08/08

相互干渉

A: 30mm以上、B: 20mm以上

周囲金属の影響

情報更新：2024/08/08

周囲金属の影響

l: 0mm以上、φd: 12mm以上、D: 0mm以上、m: 8mm以上、n: 18mm以上

特性図

情報更新：2024/08/08

検出物体の大きさと材質による影響

検出領域

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：2025/4/16

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
X O O O O O 10
  • “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
  • 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
この製品のRoHS/REACH対応状況ページへ

規格認証/適合状況

UL認証 CSA認証 CEマーキング適合 CCC認証
No No Yes N/A
LR型式承認
（イギリス
船舶規格）		 DNV型式承認
（ノルウェー
船舶規格）		 BV型式承認
（フランス
船舶規格）		 KR型式承認
（韓国
船舶規格）		 NK型式承認
（日本
船舶規格）		 ABS型式承認
（アメリカ
船舶規格）
No No No No No No
