商品概要
画像をクリックすると大きくなります
近接センサ, 円柱型（ネジつき）, 検出距離: 18mm, 非シールドタイプ, 交流2線式, NO, コード引き出しタイプ, 標準PVCコード（耐油）, 5m
在庫/販売状況
2025/10/31 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 標準在庫機種 |
| 在庫状況 | 〇 |
| 標準価格(税別) | ¥ 15,000 |
詳細情報
定格/性能
情報更新：2025/09/04
| 検出ヘッドサイズ | M30 |
|---|---|
| タイプ | 円柱型（ネジつき）、非シールドタイプ |
| 電源の種類 | 交流2線式 |
| 検出距離 | 18mm ±10% |
| 設定距離 | 0～14mm |
| 応差 | 検出距離の10%以下 |
| 検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します) |
| 標準検出物体 | 鉄54×54×1mm |
| 応答周波数 | 25Hz |
| 電源電圧 | AC24～240V |
| 使用電圧範囲 | AC20～264V |
| 漏れ電流 | 1.7mA以下 |
| 制御出力（開閉容量） | 5～300mA |
| 表示灯 | 動作表示灯(赤) |
| 動作モード | NO |
| 保護回路 | サージ吸収 |
| 使用温度範囲 | -40～85℃(ただし、氷結、結露しないこと) |
| 保存温度範囲 | -40～85℃(ただし、氷結、結露しないこと) |
| 使用湿度範囲 | 35～95%RH (ただし、結露しないこと) |
| 保存湿度範囲 | 35～95%RH (ただし、結露しないこと) |
| 温度の影響 | -40～+85℃の温度範囲内で、23℃時の検出距離の±15%以内 -25～+70℃の温度範囲内で、23℃時の検出距離の±10%以内 |
| 電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1%以内 |
| 絶縁抵抗 | 充電部一括とケース間: 50MΩ以上(DC500Vメガにて) |
| 耐電圧 | 充電部一括とケース間: AC4000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
| 耐衝撃 | 耐久: 1000m/s2 X、Y、Z各方向 10回 |
| 保護構造 | IEC: IP67 社内規格: 耐油 |
| 接続方式 | コード引き出しタイプ (5m) |
| 材質 | ケース: 黄銅 ニッケルメッキ 検出面: ポリブチレンテレフタレート (PBT) コード: 塩化ビニル (PVC) 締めつけナット: 黄銅 ニッケルメッキ 歯付座金: 鉄 亜鉛メッキ |
| 付属品 | 取扱説明書、締付ナット、歯付座金 |
外形図
情報更新：2025/09/04
外形図
出力段回路図
情報更新：2025/09/04
出力段回路図
タイムチャート
相互干渉
情報更新：2025/09/04
相互干渉
A: 300mm以上、B: 200mm以上
周囲金属の影響
情報更新：2025/09/04
周囲金属の影響
l: 30mm以上、φd: 90mm以上、D: 30mm以上、m: 70mm以上、n: 90mm以上
特性図
情報更新：2025/09/04

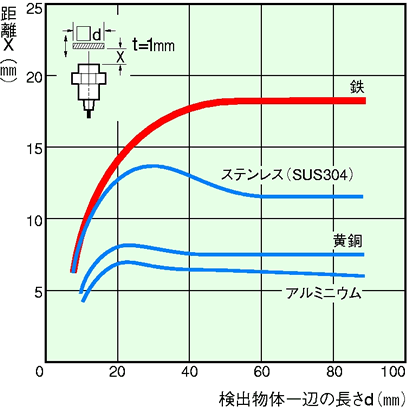

検出物体の大きさと材質による影響
検出領域
残留電圧特性
CAD
RoHS/REACH対応状況
情報更新：2025/10/23
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
