商品概要

画像をクリックすると大きくなります

ミニパワーシールリレー, 4極, シングル接点, ハーメチックシール, プラグイン端子, AC100/110V

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) ¥ 5,400

詳細情報

定格/性能

情報更新：2024/07/25

定格

保護構造ハーメチックシール
端子構造プラグイン端子
コイルコイル定格AC100V 50Hz 11.7mA
AC100V 60Hz 10mA
AC110V 50Hz 12.9mA
AC110V 60Hz 11mA
コイル抵抗3750Ω
動作電圧（セット電圧）80%以下
復帰電圧（リセット電圧）30%以上
最大許容電圧110% (23℃)
消費電力約0.9～1.3VA 60Hz
接点定格負荷AC110V 3A (抵抗負荷)
AC110V 0.8A (誘導負荷 (cosφ=0.4))
DC24V 3A (抵抗負荷)
DC24V 1.5A (誘導負荷 (L/R=7ms))
接点電圧の最大値AC125V
DC125V
接点電流の最大値AC: 3A
DC: 3A
最大開閉容量330VA (抵抗負荷)
88VA (誘導負荷 (cosφ=0.4))
72W (抵抗負荷)
36W (誘導負荷 (L/R=7ms))
接点構成4c
接触機構シングル
接点材質Auメッキ＋Ag

性能

接触抵抗50mΩ以下 (DC5V 1A 電圧降下法)
動作時間20ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず)
復帰時間20ms以下 (定格操作電圧印加時、23℃、接点バウンス含まず)
最大開閉頻度機械的: 18000回/時間
定格負荷: 1800回/時間
絶縁抵抗コイルと接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
異極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 100MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧コイルと接点間: AC1000V 50/60Hz 1min
異極接点間: AC1000V 50/60Hz 1min
同極接点間: AC700V 50/60Hz 1min
耐振動（耐久）10～55～10Hz 片振幅 0.5mm (複振幅 1mm)
耐振動（誤動作）10～55～10Hz 片振幅 0.5mm (複振幅 1mm)
耐衝撃（耐久）1000m/s2
耐衝撃（誤動作）200m/s2
耐久性（機械的）5000万回以上 (開閉ひん度18,000回/h)
耐久性（電気的）10万回以上 (23℃、定格負荷、開閉ひん度1,800回/h)
故障率DC1V 100µA (P水準、参考値) (開閉ひん度120回/min)
使用温度範囲-25～60℃（ただし、氷結、結露しないこと）
使用湿度範囲5～85%RH
質量約50g
取りつけ方法ソケット
適用ソケットPYF14S/ PYF14T/ PYF-14-PU/ PYF-14-PU-L/ PYFZ-14/ PYFZ-14-E/ PY14/ PY14-Y1/ PY14QN/ PY14QN2/ PY14QN-Y1/ PY14QN2-Y1/ PY14-02

端子配置/内部接続

情報更新：2024/07/25

端子配置/内部接続

特性図

情報更新：2024/07/25

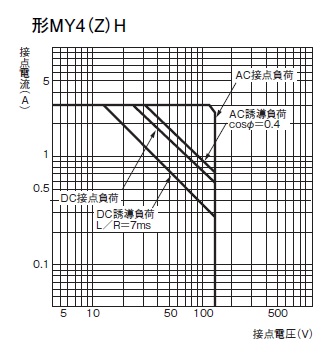

開閉容量

RoHS/REACH対応状況

情報更新：2025/4/16

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
O O O O O O e
  • “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
  • 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
この製品のRoHS/REACH対応状況ページへ

規格認証/適合状況

UL認証 CSA認証 CEマーキング適合 CCC認証
No No Yes N/A
LR型式承認
（イギリス
船舶規格）		 DNV型式承認
（ノルウェー
船舶規格）		 BV型式承認
（フランス
船舶規格）		 KR型式承認
（韓国
船舶規格）		 NK型式承認
（日本
船舶規格）		 ABS型式承認
（アメリカ
船舶規格）
Yes No No No No No
この製品の規格認証/適合状況ページへ
その他の認証はこちらのページからご検索ください
