距離設定形光電センサ, 三角測距, 検出距離 10～80mm, 赤色LED, NPN, M8コネクタタイプ

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 △
標準価格(税別) ¥ 22,000

詳細情報

定格/性能

情報更新：2025/03/10

形状角型
検出方式三角測距
検出距離白紙: 10～80mm
黒紙: 10～80mm
設定距離白紙: 20～80mm
黒紙: 20～80mm
投光スポット径φ4mm (距離: 80mm時)
反射率特性(白黒誤差)設定距離の5%以下
光源赤色LED (650 nm)
電源電圧DC10～30V リップル(p-p)10%含む
消費電流35mA以下
制御出力NPN
DC30V以下
100mA以下
残留電圧: 1V以下 (負荷電流 10mA未満)
残留電圧: 2V以下 (負荷電流 10～100mA)
動作モード出力1: NO
出力2: NC
保護回路電源逆接続保護、出力短絡保護、出力逆接続保護
応答時間動作・復帰: 1ms以下
感度調整ティーチボタン
使用周囲照度白熱灯: 3,000lx以下
太陽光: 10,000lx以下
使用温度範囲-25～55℃（ただし、氷結、結露しないこと）
保存温度範囲-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲35～85%RH（ただし、結露しないこと）
保存湿度範囲35～95%RH（ただし、結露しないこと）
絶縁抵抗20MΩ以上(DC500Vメガにて)
耐電圧AC1000V 50/60Hz 1min
耐振動耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z各方向 3回
保護構造IEC: IP67
ISO20653: IP69K
IP67G (JIS C 0920 付属表1)
接続方式M8コネクタタイプ
表示灯標準I/Oモード（SIOモード）: 動作表示（橙色/点灯）、安定・通信表示（緑色/点灯）
質量本体のみ: 約30g
梱包状態: 約75g
付属品取扱説明書、コンプライアンスシート
材質ケース: SUS316L
レンズ部: PMMA
表示部: PA11

外形図

情報更新：2025/03/10

出力段回路図

情報更新：2025/03/10

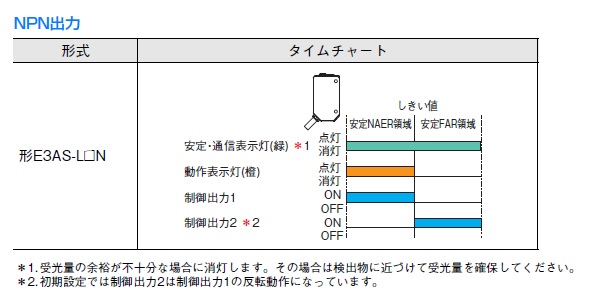

タイムチャート

情報更新：2025/03/10

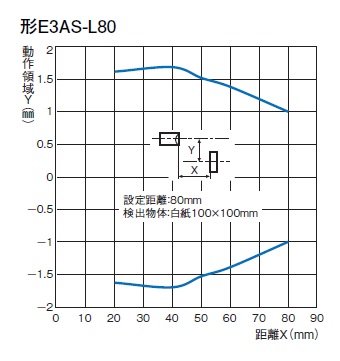

動作領域特性

情報更新：2025/03/10

距離特性

情報更新：2025/03/10

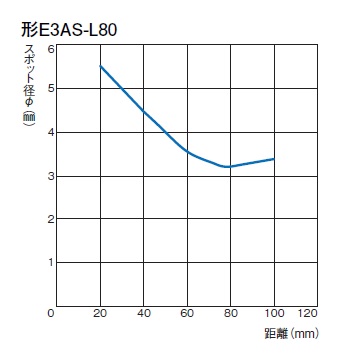

ビーム径-距離特性

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：2025/4/16

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
X O O O O O 10
  • “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
  • 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
この製品のRoHS/REACH対応状況ページへ

規格認証/適合状況

UL認証 CSA認証 CEマーキング適合 CCC認証
Yes Yes Yes N/A
LR型式承認
（イギリス
船舶規格）		 DNV型式承認
（ノルウェー
船舶規格）		 BV型式承認
（フランス
船舶規格）		 KR型式承認
（韓国
船舶規格）		 NK型式承認
（日本
船舶規格）		 ABS型式承認
（アメリカ
船舶規格）
No No No No No No
