距離設定形光電センサ, TOFレーザセンサ, Time of Flight, 検出距離 50～1000mm, 赤外レーザー, 樹脂筐体, PNP/COM2, コード引き出しタイプ, 2m

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 18,000

詳細情報

定格/性能

情報更新：2025/03/10

形状角型
検出方式Time of Flight
検出距離白紙: 50～1000mm
黒紙: 50～500mm
設定距離白紙: 100～1000mm
黒紙: 100～500mm
投光スポット径φ95mm (距離: 1000mm時)
応差設定距離の15%以下（設定距離200mm以上）
反射率特性(白黒誤差)設定距離の10%以下（設定距離200mm以上）
光源赤外レーザー (940 nm)、Class1 (IEC60825-1:2014/EN60825-1:2014+A11:2021)
レーザークラスIEC/EN60825-1:2014: Class 1
電源電圧DC10～30V リップル(p-p)10%含む
消費電流30mA以下
制御出力PNP/COM2
DC30V以下
100mA以下
残留電圧: 1V以下 (負荷電流 10mA未満)
残留電圧: 2V以下 (負荷電流 10～100mA)
通信IO-Link Ver1.1
COM2 (38.4kbps)
データ長: PDサイズ: 4byte、ODサイズ: 1byte (M-sequence type: TYPE_2_V)
最小サイクルタイム: 3.5ms
動作モード出力1: NO/COM2
出力2: NC
保護回路電源逆接続保護、出力短絡保護、出力逆接続保護
応答時間動作・復帰: 90ms以下
感度調整ティーチング方式/IO-Link通信での設定
使用周囲照度白熱灯: 3,000lx以下
太陽光: 10,000lx以下
使用温度範囲-20～55℃（ただし、氷結、結露しないこと）
保存温度範囲-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲35～85%RH（ただし、結露しないこと）
保存湿度範囲35～95%RH（ただし、結露しないこと）
絶縁抵抗20MΩ以上(DC500Vメガにて)
耐電圧AC1000V 50/60Hz 1min
耐振動耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z各方向 3回
保護構造IEC: IP67
ISO20653: IP69K
IP67G (JIS C 0920 付属表1)
接続方式コード引き出しタイプ (コード長 2m)
表示灯標準I/Oモード（SIOモード）: 動作表示（橙色/点灯）、安定・通信表示（緑色/点灯）
IO-Linkモード: 動作表示（橙色/点灯）、安定・通信表示（緑色/点滅（1s周期））
質量本体のみ: 約70g
梱包状態: 約115g
付属品取扱説明書、インデックスリスト、コンプライアンスシート、FDA証明ラベル
材質ケース: PBT/PC
レンズ部: PMMA
表示部: PES

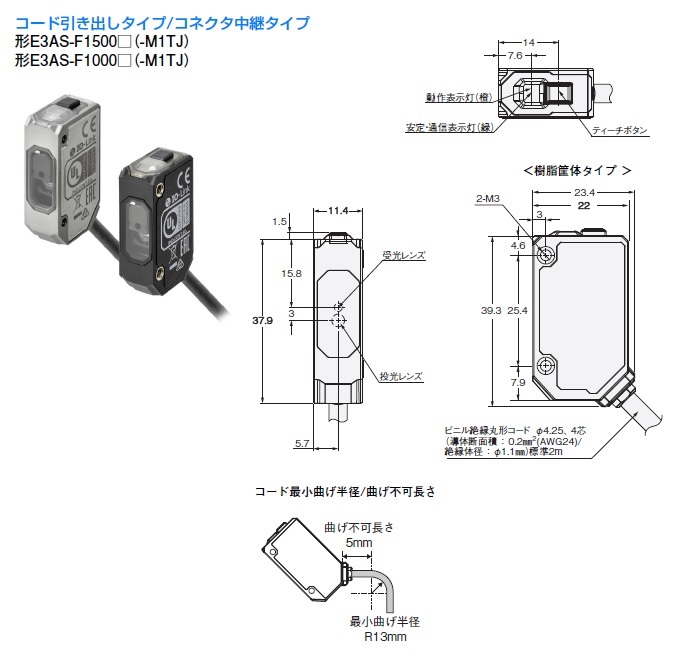

外形図
