カラーマーク検出・小型光電センサ, 拡散反射形（マークセンサ）, 検出距離 12±2mm, PNP出力, コード引き出しタイプ, 5m

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 26,000

詳細情報

定格/性能

情報更新：2024/07/25

形状角型
検出方式拡散反射形(マーク検出)
検出距離10～14mm
投光スポット径φ2mm以下
光源白色発光ダイオード (450-700 nm)
電源電圧DC10～30V リップル(p-p)10%含む
消費電流25mA以下
消費電力750mW以下（DC30V）
制御出力PNPオープンコレクタ
DC30V以下
100mA以下
残留電圧: 2V以下
動作モードティーチング順序で設定
保護回路負荷短絡保護、出力逆接続保護、電源逆接続保護
応答時間動作・復帰: 50µs以下
感度調整ティーチング方式
使用周囲照度白熱ランプ: 3000lx以下、太陽光: 10000lx以下
使用温度範囲-40～60℃（ただし、氷結、結露しないこと）
保存温度範囲-40～70℃（ただし、氷結、結露しないこと）
使用湿度範囲35～85%（ただし、結露しないこと）
保存湿度範囲35～95%（ただし、結露しないこと）
絶縁抵抗20MΩ以上(DC500Vメガにて)
耐電圧AC1000V 50/60Hz 1min
耐振動耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z各方向 3回
保護構造IEC: IP67
IP69K (DIN40050-9規格)
接続方式コード引き出しタイプ (コード長 5m)
表示灯動作表示灯(黄)、安定表示灯(緑)、ティーチング表示灯(赤)
付属品取扱説明書
材質ケース: SUS316L
レンズ部: メタクリル樹脂
表示部: ポリエーテルサルフォン
ボタン: フッ素ゴム
ケーブル: 塩化ビニル

外形図

情報更新：2024/07/25

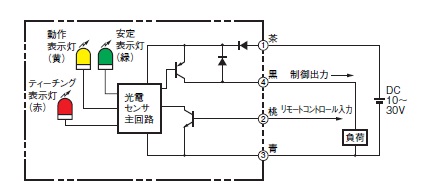

出力段回路図

情報更新：2024/07/25

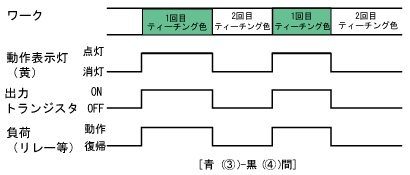

タイムチャート

情報更新：2024/07/25

CAD

ログイン/会員登録いただくと、CADデータをダウンロードすることができます。

ログイン/会員登録

ダウンロードデータをご利用いただく前に、以下を必ずお読みください。

ソフトウェアの使用条件

RoHS/REACH対応状況

情報更新：2025/4/16

EU RoHS

対応状況 対応予定月 非含有証明書
対応済み ダウンロードはこちら

中国 RoHS

中国 RoHS表
鉛
（PB）		 水銀
（Hg）		 カドミウム
（Cd）		 六価クロム
（Cr(VI)）		 ポリ臭化
ﾋﾞﾆﾌｪﾙ
（PBB）		 ポリ臭化
ｼﾞﾌｪﾆﾙｴｰﾃﾙ
(PBDE)		 環境保護
使用期限
X O O O O O 10
