商品概要

画像をクリックすると大きくなります

パワーリレー, シングル・ステイブル形, 1極, 1a接点, シングル接点(基準形), プラスチック・シール形, プリント基板用標準端子形, Ag合金(Cdフリー材), UL/CSA規格取得, DC5V

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況
標準価格(税別) オープン価格

詳細情報

定格/性能

情報更新:2024/07/25

定格

保護構造プラスチックシール形
端子構造プリント基板用端子
コイルコイル定格DC5V 40mA
コイル抵抗125Ω
動作電圧(セット電圧)70%以下
復帰電圧(リセット電圧)10%以上
最大許容電圧160% (23℃)
消費電力約200mW
接点定格負荷AC250V 5A (抵抗負荷)
AC250V 2A (誘導負荷 (cosφ=0.4))
DC30V 5A (抵抗負荷)
DC30V 2A (誘導負荷 (L/R=7ms))
接点電圧の最大値AC380V
DC125V
接点電流の最大値AC: 5A
DC: 5A
接点構成1a
接触機構シングル
接点材質Ag合金 (Cdフリー材)

性能

接触抵抗30mΩ以下 (DC5V 1A 電圧降下法)
動作時間10ms以下
復帰時間10ms以下
絶縁抵抗コイルと接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧コイルと接点間: AC3000V 50/60Hz 1min
同極接点間: AC1000V 50/60Hz 1min
耐振動(耐久)10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐振動(誤動作)10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐衝撃(耐久)1000m/s2
耐衝撃(誤動作)100m/s2
耐久性(機械的)5000万回以上 (開閉ひん度18,000回/h)
耐久性(電気的)10万回以上 (定格負荷、開閉ひん度1,800回/h)
故障率DC5V 10mA (P水準、参考値) (開閉ひん度120回/min)
使用温度範囲-25~70℃(ただし、氷結、結露しないこと)
使用湿度範囲5~85%RH
取りつけ方法はんだづけ

外形図

情報更新:2024/07/25

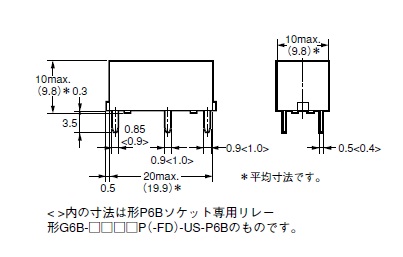

外形図

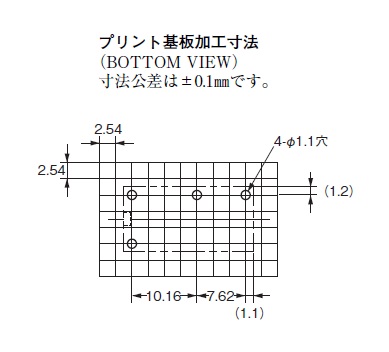

取りつけ穴加工図

端子配置/内部接続

情報更新:2024/07/25

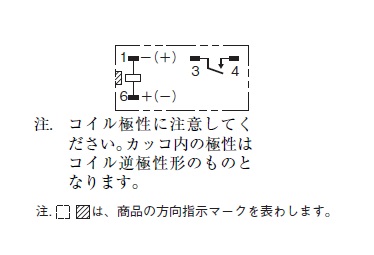

端子配置/内部接続
