E3Z-LR86

アンプ内蔵形光電センサ（レーザタイプ）


レーザタイプアンプ内蔵光電センサ, 回帰反射形, 検出距離 0.2～7m, PNP出力, M8コネクタタイプ

検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R12使用: 0.2～7m
光源	赤色LD (655 nm)
接続方式	M8コネクタタイプ

E3Z-LT / LR / LLの形式一覧

定格/性能
外形図
出力段回路図
タイムチャート
平行移動特性
距離特性
CAD

定格/性能

情報更新 : 2024/03/13


形状	角型
検出方式	回帰反射形(MSR機能付き)
検出距離	反射板E39-R12使用: 0.2～7m
投光スポット径	φ5mm以下 (検出距離3m)
標準検出物体	φ75mm以上の不透明体
最小検出物体	φ6mm以上 (3mにて)
光源	赤色LD (655 nm)
レーザークラス	IEC: クラス1 FDA: クラス1 JIS: クラス1
電源電圧	DC12～24V±10% リップル(p-p)10%以下
消費電流	30mA以下
制御出力	PNPオープンコレクタ DC26.4V以下 100mA以下残留電圧: 1V以下 (負荷電流 10mA未満) 残留電圧: 2V以下 (負荷電流 10～100mA)
動作モード	入光ON/遮光ON 切替式
保護回路	負荷短絡保護、出力逆接続保護、電源逆接続保護
応答時間	動作・復帰: 1ms以下
感度調整	単回転ボリウム
使用周囲照度	白熱ランプ: 3,000lx以下太陽光: 10,000lx以下
使用温度範囲	-10～55℃（ただし、氷結、結露しないこと）
保存温度範囲	-25～70℃（ただし、氷結、結露しないこと）
使用湿度範囲	35～85%（ただし、氷結、結露しないこと）
保存湿度範囲	35～95%（ただし、氷結、結露しないこと）
絶縁抵抗	20MΩ以上(DC500Vメガにて)
耐電圧	AC1000V 50/60Hz 1min
耐振動	耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃	耐久: 500m/s² X、Y、Z各方向 3回
保護構造	IEC: IP67
接続方式	M8コネクタタイプ
表示灯	動作表示灯(橙)、安定表示灯(緑)
質量	梱包状態: 約20g
付属品	取扱説明書
材質	ケース: ポリブチレンテレフタレートレンズ部: メタクリル樹脂

情報更新 : 2024/03/13

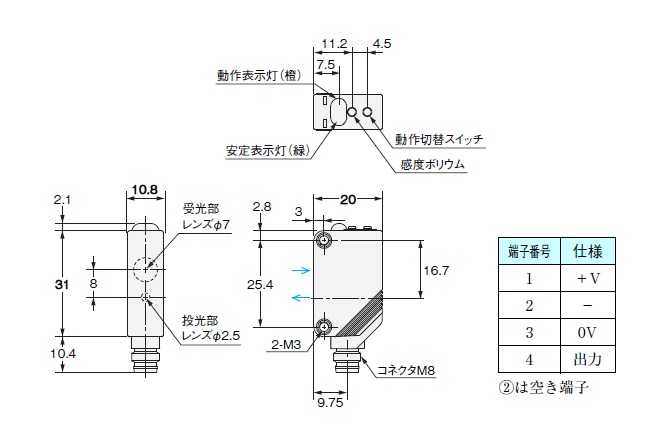

外形図

情報更新 : 2024/03/13

出力段回路図

情報更新 : 2024/03/13

タイムチャート

情報更新 : 2024/03/13

平行移動特性

情報更新 : 2024/03/13

距離特性

情報更新 : 2024/03/13

受光出力-距離特性

情報更新 : 2024/03/13

商品形式	商品概要	CADダウンロード
E3Z-LR86	レーザタイプ回帰反射形コネクタタイプ検出距離15m(E39-R1使用時) PNP出力	ダウンロード
E39-R1	反射板	ダウンロード
E39-R12	レーザータイプ用反射板標準タイプ	ダウンロード
E39-R6	反射板	ダウンロード
E39-L153	センサ取りつけ金具	ダウンロード
E39-L104	センサ取りつけ金具	ダウンロード
E39-L44	背面取りつけ用金具	ダウンロード
E39-L150	センサアジャスタ	ダウンロード
E39-L151	センサアジャスタ	ダウンロード
