E3S-DCP21-IL2

カラーマーク光電センサ


カラーマーク光電センサ, 拡散反射形(マーク検出), 検出距離 7~13mm, プッシュプル, COM2 (38.4kbps)

検出方式 拡散反射形(マーク検出)
検出距離 白画用紙10×10mm: 7~13mm
光源 赤色発光ダイオード (635 nm)
緑色発光ダイオード (525 nm)
青色発光ダイオード (465 nm)
接続方式 M12コネクタタイプ

E3S-DCの形式一覧

  • 定格/性能
形状角型
検出方式拡散反射形(マーク検出)
検出距離白画用紙10×10mm: 7~13mm
投光スポット径1×4mm
光源赤色発光ダイオード (635 nm)
緑色発光ダイオード (525 nm)
青色発光ダイオード (465 nm)
電源電圧DC10~30V リップル(p-p)10%含む
消費電流40mA以下
消費電力960mW以下 電源電圧24V
制御出力プッシュプル
DC30V以下
100mA以下
通信IO-Link Ver1.1
COM2 (38.4kbps)
データ長: PDサイズ: 8byte、ODサイズ: 1byte (M-sequence type: TYPE_2_2)
最小サイクルタイム: 4.8ms
動作モードマーク時High
保護回路負荷短絡保護、出力逆接続保護、電源逆接続保護
応答時間2点ティーチングモード (動作・復帰): 50µs以下
1点ティーチングモード (動作・復帰): 150µs以下
感度調整ティーチング方式
タイマ機能タイマ機能無効、オフディレイ、オンディレイ、ワンショット、オンオフディレイから選択
0.1~5000ms
使用周囲照度白熱ランプ: 3,000lx以下
使用温度範囲-10~55℃(ただし、氷結、結露しないこと)
保存温度範囲-25~70℃(ただし、氷結、結露しないこと)
使用湿度範囲35~85%(ただし、結露しないこと)
保存湿度範囲35~95%(ただし、結露しないこと)
絶縁抵抗20MΩ以上(DC500Vメガにて)
耐電圧AC1000V 50/60Hz 1min
耐振動耐久: 10~55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z各方向 3回
保護構造IEC: IP67
接続方式M12コネクタタイプ
表示灯動作表示灯(橙)、RUN 表示灯(緑)、7セグ表示灯(白)、キーロック表示灯(白)、タイマ表示灯(白)、1点ティーチングモード表示灯(白)
質量梱包状態: 約370g
本体: 約320g
付属品取扱説明書
材質ケース: 亜鉛ダイカスト (ニッケルメッキ)
レンズ部: メタクリル樹脂 (PMMA)
表示部: ABS
ボタン: エラストマー
コネクタ部: 亜鉛ダイカスト (ニッケルメッキ)
  • 外形図

  • 出力段回路図

  • タイムチャート

  • 距離特性

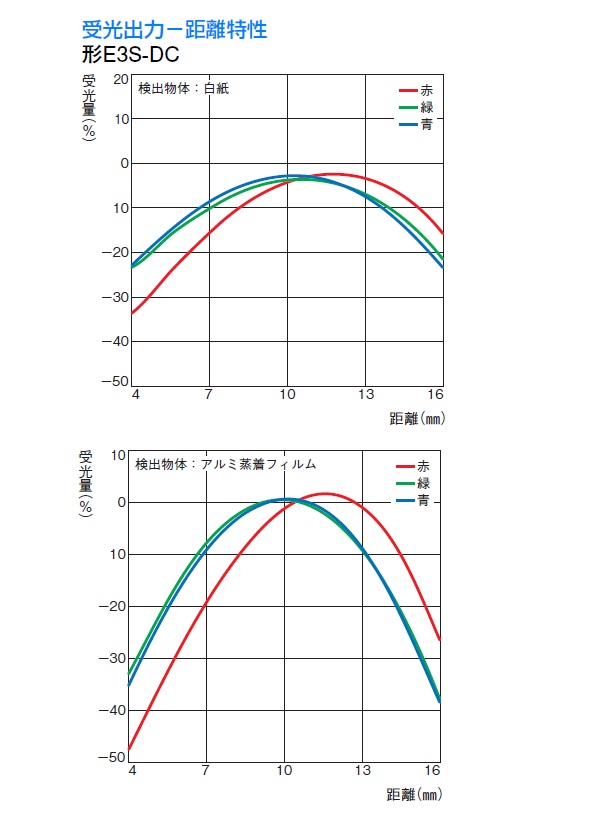

受光出力-距離特性

  • CAD

ログイン / 会員登録 いただくと、CADデータをダウンロードすることができます。

商品形式 商品概要 CADダウンロード
E3S-DCP21-IL2 拡散反射(マーク検出)形 M12コネクタタイプ COM2 プッシュプル出力 ダウンロード
XS2F-D421-D80-F 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 2m ダウンロード
XS2F-D421-G80-F 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 5m ダウンロード
XS2F-D422-D80-F 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, L形, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 2m ダウンロード
XS2F-D422-G80-F 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, L形, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 5m ダウンロード
