カラーマーク光電センサ, 拡散反射形(マーク検出), 検出距離 10±3mm, NPN, M12コネクタタイプ
在庫/販売状況
2025/04/28 00:00 情報更新販売状況 | 販売中 |
---|---|
機種区分 | 標準在庫機種 |
在庫状況 | - |
標準価格(税別) | ¥ 44,000 |
詳細情報
定格/性能
情報更新:2024/07/25
形状 | 角型 |
---|---|
検出方式 | 拡散反射形(マーク検出) |
検出距離 | 白画用紙10×10mm: 7~13mm |
投光スポット径 | 1×4mm |
光源 | 赤色発光ダイオード (635 nm) 緑色発光ダイオード (525 nm) 青色発光ダイオード (465 nm) |
電源電圧 | DC10~30V リップル(p-p)10%含む |
消費電流 | 40mA以下 |
消費電力 | 960mW以下 電源電圧24V |
制御出力 | NPN DC30V以下 100mA以下 |
動作モード | マーク時ON |
保護回路 | 負荷短絡保護、出力逆接続保護、電源逆接続保護 |
応答時間 | 2点ティーチングモード (動作・復帰): 50µs以下 1点ティーチングモード (動作・復帰): 150µs以下 |
感度調整 | ティーチング方式 |
使用周囲照度 | 白熱ランプ: 3,000lx以下 |
使用温度範囲 | -10~55℃(ただし、氷結、結露しないこと) |
保存温度範囲 | -25~70℃(ただし、氷結、結露しないこと) |
使用湿度範囲 | 35~85%(ただし、結露しないこと) |
保存湿度範囲 | 35~95%(ただし、結露しないこと) |
絶縁抵抗 | 20MΩ以上(DC500Vメガにて) |
耐電圧 | AC1000V 50/60Hz 1min |
耐振動 | 耐久: 10~55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
耐衝撃 | 耐久: 500m/s2 X、Y、Z各方向 3回 |
保護構造 | IEC: IP67 |
接続方式 | M12コネクタタイプ |
表示灯 | 動作表示灯(橙)、RUN 表示灯(緑)、7セグ表示灯(白)、キーロック表示灯(白)、タイマ表示灯(白)、1点ティーチングモード表示灯(白) |
質量 | 梱包状態: 約370g 本体: 約320g |
付属品 | 取扱説明書 |
材質 | ケース: 亜鉛ダイカスト (ニッケルメッキ) レンズ部: メタクリル樹脂 (PMMA) 表示部: ABS ボタン: エラストマー コネクタ部: 亜鉛ダイカスト (ニッケルメッキ) |
外形図
情報更新:2024/07/25

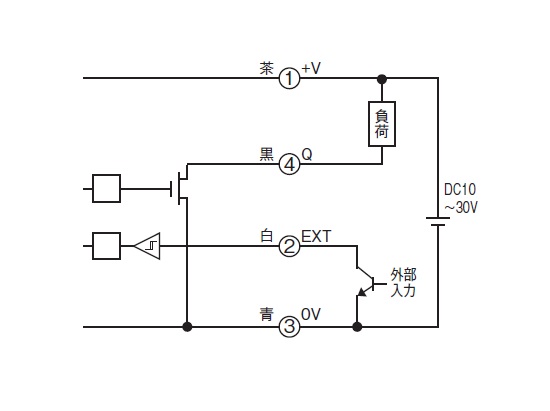

出力段回路図
情報更新:2024/07/25

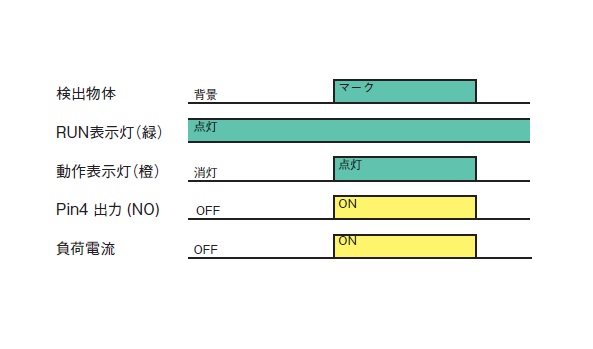

タイムチャート
情報更新:2024/07/25

距離特性
情報更新:2024/07/25
受光出力-距離特性

CAD
RoHS/REACH対応状況
情報更新:2025/4/16
EU RoHS
対応状況 | 対応予定月 | 非含有証明書 |
---|---|---|
対応済み | ダウンロードはこちら |
中国 RoHS
中国 RoHS表 | ||||||
---|---|---|---|---|---|---|
鉛 (PB) |
水銀 (Hg) |
カドミウム (Cd) |
六価クロム (Cr(VI)) |
ポリ臭化 ビニフェル (PBB) |
ポリ臭化 ジフェニルエーテル (PBDE) |
環境保護 使用期限 |
X | O | O | O | O | O | 10 |
