商品概要
画像をクリックすると大きくなります
リレーターミナル（フラットタイプ）, パワーMOS FETリレー出力, 16点, NPN対応（+コモン）
在庫/販売状況
2025/09/11 00:00 情報更新| 販売状況 | 販売中 |
|---|---|
| 機種区分 | 受注生産機種 |
| 在庫状況 | |
| 標準価格(税別) | ¥ 51,500 |
詳細情報
定格/性能
情報更新：2025/09/10
定格
| 出力方式 | パワーMOS FETリレー出力 | |
|---|---|---|
| 接点構成 | 1a×16 | |
| 搭載リレー/SSR | G3DZ | |
| I/O点数 | 16点 | |
| コイル | コイル定格 | DC24V |
| 定格電流 | 8.2mA±20% | |
| コイル抵抗 | DC24V | |
| 動作電圧 | DC19.2V以下 | |
| 復帰電圧 | DC1V以上 | |
| 接点 | 定格負荷 | AC3～264V 50/60Hz 100µA～0.3A DC3～125V 100µA～0.3A |
性能
| 動作時間 | 6ms以下 |
|---|---|
| 復帰時間 | 10ms以下 |
| 絶縁抵抗 | 100MΩ以上 (DC500Vメガにて) |
| 耐電圧 | 入力と出力間: AC2000V 50/60Hz 1min |
| 耐振動 | 耐久: 10～55～10Hz 片振幅 0.5mm（複振幅1.0mm） 誤動作: 10～55～10Hz 片振幅0.375mm（複振幅0.75mm） |
| 耐衝撃 | 耐久: 300m/s2 誤動作: 100m/s2 |
| 表示灯 | 動作表示LED（橙）、電源（緑） |
| コイルサージ吸収機能 | ダイオード(600V、1A) |
| 使用温度範囲 | 0～55℃ |
| 保存温度範囲 | -20～65℃ |
| 使用湿度範囲 | 35～85% |
| 質量 | 約200g |
| 取り付け方法 | DINレール取りつけ、ねじ取りつけ共用 |

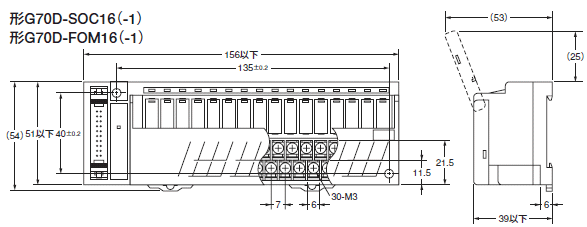

外形図
情報更新：2025/09/10
外形図

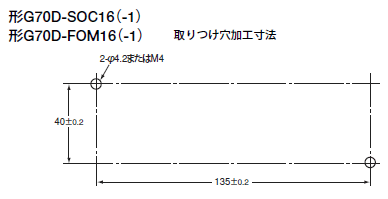

取りつけ穴寸法
情報更新：2025/09/10
取りつけ穴寸法

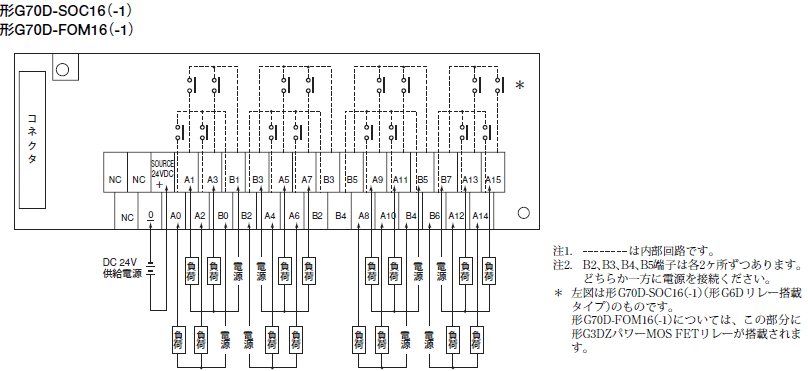

端子配置
情報更新：2025/09/10
端子配置
CAD
RoHS/REACH対応状況
情報更新：2025/9/03
EU RoHS
| 対応状況 | 対応予定月 | 非含有証明書 |
|---|---|---|
対応済み
|
ダウンロードはこちら |
中国 RoHS
| 中国 RoHS表 | ||||||
|---|---|---|---|---|---|---|
| 鉛 （PB） |
水銀 （Hg） |
カドミウム （Cd） |
六価クロム （Cr(VI)） |
ポリ臭化 ﾋﾞﾆﾌｪﾙ （PBB） |
ポリ臭化 ｼﾞﾌｪﾆﾙｴｰﾃﾙ (PBDE) |
環境保護 使用期限 |
| X | O | O | O | O | O | 10 |
- “対応済み”や非含有の記載がされた商品であっても、流通在庫等で未対応品が混在する可能性があります。
- 非含有品が必要な際は、弊社営業部門もしくは販売店へお問い合わせください。
規格認証/適合状況
| UL認証 | CSA認証 | CEマーキング適合 | CCC認証 |
|---|---|---|---|
| No | No | No | N/A |
| LR型式承認 （イギリス 船舶規格） |
DNV型式承認 （ノルウェー 船舶規格） |
BV型式承認 （フランス 船舶規格） |
KR型式承認 （韓国 船舶規格） |
NK型式承認 （日本 船舶規格） |
ABS型式承認 （アメリカ 船舶規格） |
|---|---|---|---|---|---|
| No | No | No | No | No | No |
