EE-SX870A 2M

薄型コード引き出しタイプ(直流光)フォト・マイクロセンサ


直流光 透過形, 溝型 (標準型)形状, コード引き出しタイプ (2m), 検出距離 5mm, 入光時ON, NPN オープンコレクタ出力

タイプ 溝型 (標準型)
発光方式 直流光
検出方式 透過形
検出距離 0~5mm (溝幅)
制御出力(出力形式) NPNオープンコレクタ出力
動作モード 入光時ON
接続方式 コード引き出しタイプ

EE-SX77 / 87の形式一覧

  • 定格/仕様
タイプ溝型 (標準型)
発光方式直流光
検出方式透過形
検出距離0~5mm (溝幅)
動作モード入光時ON
標準検出物体2×0.8mm以上の不透明体
応差0.025mm以下
光源(ピーク発光波長)GaAs赤外発光ダイオード (940nm)
表示灯しゃ光時点灯(赤色)
電源電圧DC5~24V ±10% (リップル(p-p)10%以下)
消費電流35mA以下
制御出力(出力形式)NPNオープンコレクタ出力
制御出力(負荷電源電圧)DC5~24V
制御出力(負荷電流)100mA以下
制御出力(残留電圧)0.8V以下 (負荷電流100mA時)
0.4V以下 (負荷電流40mA時)
応答周波数1kHz以上(平均値 3kHz)
(応答周波数の測定条件タブ参照)
受光面照度蛍光灯: 1000lx以下
周囲温度範囲動作時: -25~+55℃
保存時: -30~+80℃
(ただし、氷結・結露しないこと)
周囲湿度範囲動作時: 5~85%RH
保存時: 5~95%RH
(ただし、氷結・結露しないこと)
振動(耐久)20~2,000Hz(ピーク加速度100m/s**2) 複振幅 1.5mm X,Y,Z各方向 2h(4min/回)
耐衝撃(耐久)500m/s**2 X, Y, Z各方向 3回
保護構造(IEC60529)IP60
接続方式コード引き出しタイプ
コード長2m
材質ケース: ポリブチレンテレフタレート(PBT)

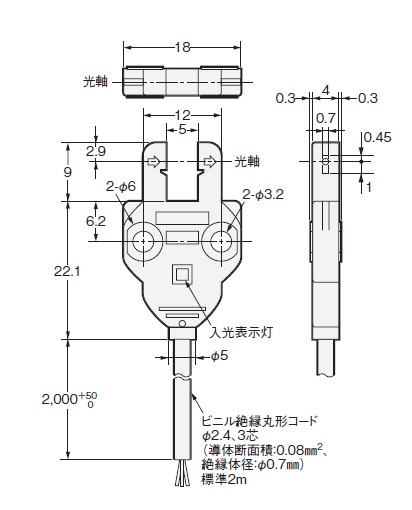

  • 外形図

端子配置

  • 入出力段回路図

タイムチャート

  • 応答周波数の測定条件

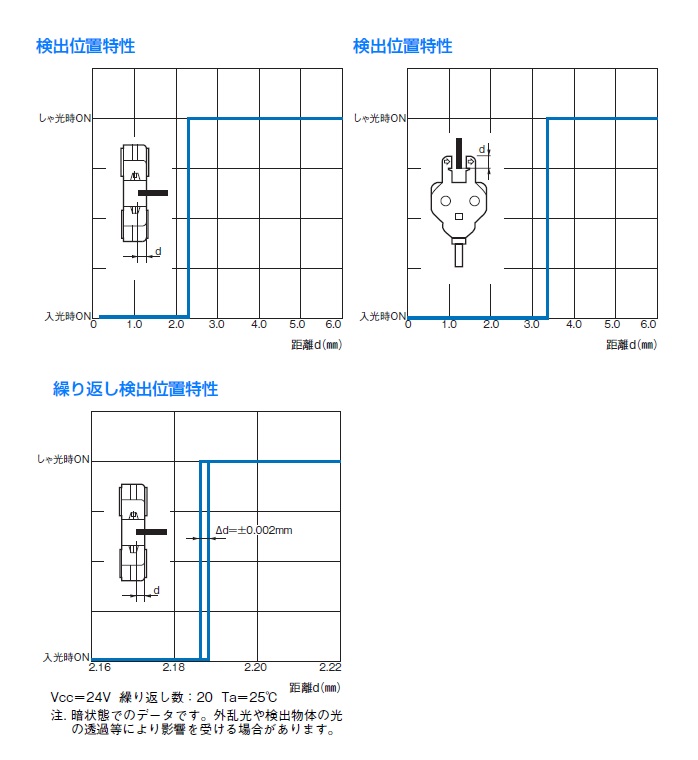

  • 特性データ(代表例)

  • CAD

ログイン / 会員登録 いただくと、CADデータをダウンロードすることができます。

商品形式 商品概要 CADダウンロード
EE-SX870A 溝形標準型 検出距離5mm 直流光方式 コード2m NPN出力 入光時ON 表示灯付 ダウンロード
