E3T-CT12 2M

アンプ内蔵形光電センサ(超小型・超薄型)


小型円柱タイプ アンプ内蔵光電センサ, 透過形, 検出距離 1m, トップビュー, NPN出力, 遮光時ON

検出方式 透過形
検出距離 1m
光源 赤色発光ダイオード (630 nm)
接続方式 コード引き出しタイプ

E3Tの形式一覧

  • 定格/性能
形状円柱型
検出方式透過形
検出距離1m
標準検出物体φ4mm以上の不透明体
指向角受光器: 2°
光源赤色発光ダイオード (630 nm)
電源電圧DC12~24V±10% リップル(p-p)10%以下
消費電流投光器: 15mA以下
受光器: 15mA以下
制御出力NPNオープンコレクタ
DC30V以下
80mA以下
残留電圧: 1V以下
動作モード遮光時ON
保護回路負荷短絡保護、電源逆接続保護
応答時間動作・復帰: 0.5ms以下
使用周囲照度白熱ランプ: 3,000lx以下
使用温度範囲-25~55℃(ただし、氷結、結露しないこと)
保存温度範囲-30~70℃(ただし、氷結、結露しないこと)
使用湿度範囲35~85%(ただし、結露しないこと)
保存湿度範囲35~85%(ただし、結露しないこと)
絶縁抵抗20MΩ以上(DC500Vメガにて)
耐電圧AC500V 50/60Hz 1min
耐振動耐久: 10~55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z各方向 3回
保護構造IEC: IP65
接続方式コード引き出しタイプ (コード長 2m)
表示灯動作表示灯(橙)、安定表示灯(緑)
質量梱包状態: 約60g
付属品取扱説明書、六角ナット、歯付座金
材質ケース: SUS303
レンズ部: ポリサルホン
表示部: ポリサルホン
六角ナット: SUS303
歯付座金: SUS303
  • 外形図

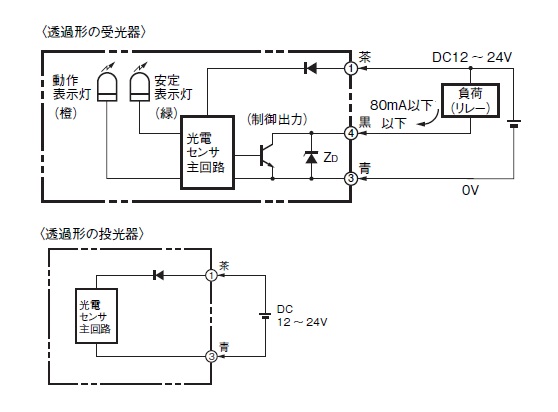

  • 出力段回路図

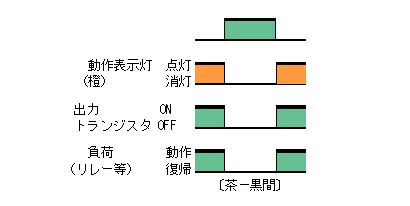

  • タイムチャート

  • 平行移動特性

  • CAD

ログイン / 会員登録 いただくと、CADデータをダウンロードすることができます。

商品形式 商品概要 CADダウンロード
E3T-CT12 透過形 M5トップビュータイプ コード引き出しタイプ 検出距離1m しゃ光時ON NPN出力 ダウンロード
