高温・洗浄工程向け近接センサ, M12, シールドタイプ, 検出距離 3mm, 直流2線式, 有極性, NO, コード引き出しタイプ, 2m

在庫/販売状況

2025/04/28 00:00 情報更新
販売状況 販売中
機種区分 標準在庫機種
在庫状況 〇
標準価格(税別) ¥ 11,100

詳細情報

定格/性能

情報更新：2024/08/08

検出ヘッドサイズM12
タイプ円柱型（ネジつき）、シールドタイプ
電源の種類直流2線式
検出距離3mm ±10%
設定距離0～2.4mm
応差検出距離の15%以下
検出可能物体磁性金属(非磁性金属は検出距離が低下します)
標準検出物体鉄12×12×1mm
応答周波数500Hz（平均値）
電源電圧DC12～24V リップル(p-p) 10%以下
使用電圧範囲DC10～32V
漏れ電流0.8mA以下
制御出力（開閉容量）3～100mA
制御出力（残留電圧）3V以下 (負荷電流100mA、コード長2m時)
表示灯動作表示灯(赤)、設定表示灯(黄)
動作モードNO
極性有極性
保護回路負荷短絡保護
サージ吸収
使用温度範囲0～100℃
保存温度範囲-25～70℃
使用湿度範囲35～95%RH
保存湿度範囲35～95%RH
温度の影響0～+70℃の温度範囲内で、23℃時の検出距離の±10%以内
+70～+100℃の温度範囲内で、23℃時の検出距離の±15%以内
電圧の影響定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±10%以内
絶縁抵抗充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧充電部一括とケース間: AC1000V 50/60Hz 1min
耐振動耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 1000m/s2 X、Y、Z各方向 10回
保護構造IEC: IP67
DIN40050-9規格 IP69K
接続方式コード引き出しタイプ (2m)
質量梱包状態: 約80g
材質ケース: ステンレス (SUS316L)
検出面: ポリブチレンテレフタレート (PBT)
締めつけナット: ステンレス (SUS316L)
コード: 耐熱PVC
付属品取扱説明書

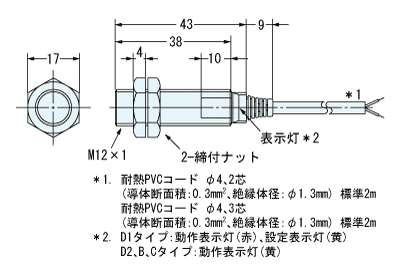

外形図

情報更新：2024/08/08

外形図

出力段回路図

情報更新：2024/08/08

出力段回路図

タイムチャート

相互干渉

情報更新：2024/08/08

相互干渉

A: 30mm以上、B: 20mm以上

周囲金属の影響

情報更新：2024/08/08

周囲金属の影響

l: 2.4mm以上、φd: 18mm以上、D: 2.4mm以上、m: 12mm以上、n: 18mm以上

特性図

情報更新：2024/08/08

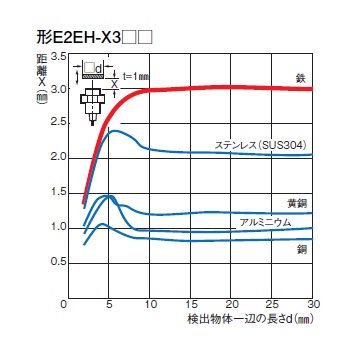

検出物体の大きさと材質による影響
