E3NC-LH02 2M

スマートレーザセンサ


スマートレーザセンサ, 拡散反射形, コード長 2m

検出方式 拡散反射形
検出距離 ギガパワーモード: 1200mm
標準モード: 750mm
高速モード: 250mm
最速モード: 200mm
Note: 白紙
光源 可視半導体レーザ (660 nm)
接続方式 コネクタ中継タイプ

E3NCの形式一覧

  • 定格/性能
形状角型
アンプ分離分類センサヘッド
検出方式拡散反射形
検出距離ギガパワーモード: 1200mm
標準モード: 750mm
高速モード: 250mm
最速モード: 200mm
Note: 白紙
投光スポット径φ0.8mm (距離: 300mm)
応差設定距離の10%以下
光源可視半導体レーザ (660 nm)
レーザークラスIEC: クラス1
EN: クラス1
FDA: クラス1
JIS: クラス1
使用周囲照度白熱ランプ: 10000lx以下、太陽光: 20000lx以下
使用温度範囲-10~55℃(ただし、氷結、結露しないこと)
保存温度範囲-25~70℃(ただし、氷結、結露しないこと)
使用湿度範囲35~85%(ただし、結露しないこと)
保存湿度範囲35~85%(ただし、結露しないこと)
絶縁抵抗20MΩ以上(DC500Vメガにて)
耐電圧AC1000V 50/60Hz 1min
耐振動耐久: 10~55Hz 複振幅 1.5mm または100m/s2 X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z各方向 3回
保護構造IEC: IP65(ボリウムロックのみ)
接続方式コネクタ中継タイプ (コード長 2m)
表示灯OUT表示灯(橙)、STABILITY表示灯(緑)
質量梱包状態: 約115g
本体: 約65g
付属品取扱説明書
材質ケース: ポリブチレンテレフタレート (PBT)
レンズ部: メタクリル樹脂 (PMMA)
ケーブル: PVC
組合せアンプ/ヘッドE3NC-LA0、E3NC-LA21 2M、E3NC-LA24、E3NC-LA51 2M、E3NC-LA54、E3NC-LA7、E3NC-LA9
  • 外形図

  • 距離特性

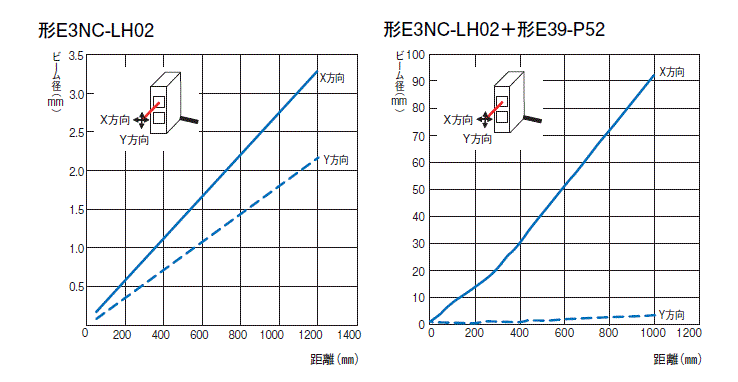

ビーム径-距離特性

  • CAD

ログイン / 会員登録 いただくと、CADデータをダウンロードすることができます。

商品形式 商品概要 CADダウンロード
E3NC-LH02 拡散反射形 可変スポットビーム ダウンロード
E39-L185 センサヘッド取りつけ金具 E3NC-LH02用 ダウンロード
E39-P52 レンズアタッチメント E3NC-LH02用 ダウンロード
