高コード非接触式セーフティドアスイッチのティーチング時間の短縮

現場の課題

無効化防止のために、タイプ4の高コードレベル化が可能な非接触式セーフティドアスイッチを取り付けたのですが、スイッチ(本体)とアクチュエータ間の「個別コード化」の手順が複雑で、ティーチングに時間がかかっています。また、ティーチング中にミスをすると、再度やり直しとなり工数も増大。特に取り付け箇所が多い装置では立ち上げに時間がかかります。

改善

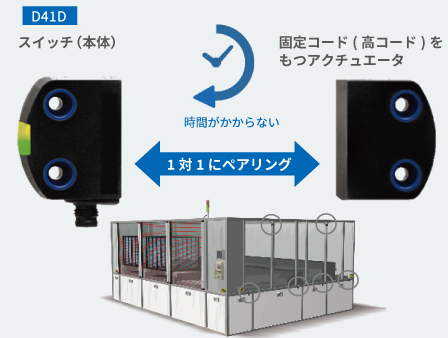

非接触式セーフティドアスイッチ D41Dはティーチングが簡単であるため、特に多数のセーフティドアスイッチが使用される設備や装置では、立ち上げ時間を短縮できます。

カタログ
ダウンロード

お問い合わせ
フォーム

お電話でのお問い合わせ

0120-919-066 クイックオムロン

改善の内容

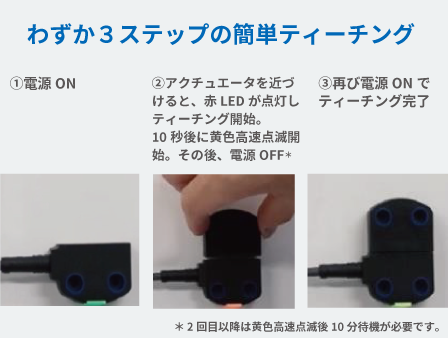

D41Dのスイッチ(本体)とアクチュエータ間の「個別コード化」は、わずか３ステップの簡単ティーチングです。まず、電源ON。次にアクチュエータを近づけると、赤LEDが点灯しティーチングを開始します。10秒後に黄色高速点滅を開始しその後、電源OFFとなります（*1）。再び電源ONでティーチング完了です。
（*1）2回目以降のティーチングでは、黄色高速点滅後10分待機が必要です。
