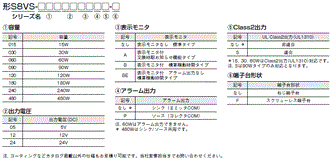

種類/標準価格に記載している形式に従い、発注してください。
スイッチング・パワーサプライ(15/30/60/90/120/180/240/480Wタイプ)
IoT化のスタートに、パワーサプライをS8VK-Xにかえませんか。
情報更新 : 2020/10/01
※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。
容量 | 入力電圧 | 出力電圧
(DC) |
出力電流 | UL Class2
出力 |
形式(ねじ端子台) | 標準価格
(¥) |
形式
(スクリューレス端子台) |
標準価格
(¥) |
||
---|---|---|---|---|---|---|---|---|---|---|
15W | AC 100~240V
(許容範囲: AC85~264V、 DC80~370V *3) |
5V | 2.0A | ○ | ◎ | 形S8VS-01505 *1 | 6,100 | ―― | ―― | |
12V | 1.2A | ○ | ◎ | 形S8VS-01512 | ||||||
24V | 0.65A | ○ | ◎ | 形S8VS-01524 | ||||||
30W | 5V | 4.0A | ○ | ◎ | 形S8VS-03005 *2 | 7,400 | ||||
12V | 2.5A | ○ | ◎ | 形S8VS-03012 | ||||||
24V | 1.3A | ○ | ◎ | 形S8VS-03024 | ||||||
60W | 24V | 2.5A | ○ | ◎ | 形S8VS-06024 | 9,200 | 形S8VS-06024-F | 9,200 | ||
90W | 3.75A | ◎ | 形S8VS-09024 | 12,000 | 形S8VS-09024-F | 12,000 | ||||
○ | ◎ | 形S8VS-09024S | 12,200 | 形S8VS-09024S-F | 12,200 | |||||
120W | 5A | ◎ | 形S8VS-12024 | 14,300 | 形S8VS-12024-F | 14,300 | ||||
180W | 7.5A | ◎ | 形S8VS-18024 | 20,400 | 形S8VS-18024-F | 20,400 | ||||
240W | 10A | ◎ | 形S8VS-24024 | 25,900 | 形S8VS-24024-F | 25,900 | ||||
480W | AC 100~240V | 20Aピーク電流30A
(AC200V) |
◎ | 形S8VS-48024 | 41,500 | 形S8VS-48024-F | 41,500 |
*1. 形S8VS-01505の出力容量は10Wです。
*2. 形S8VS-03005の出力容量は20Wです。
*3. EC指令と各種安全規格(UL、EN、他)の適用範囲はAC100~240V(AC85~264V)です。
容量 | 入力電圧 | 出力電圧
(DC) |
出力電流 | アラーム
出力*2 |
UL Class2
出力 |
形式(ねじ端子台) | 標準価格
(¥) |
形式
(スクリューレス端子台) |
標準価格
(¥) |
||
---|---|---|---|---|---|---|---|---|---|---|---|
60W | AC 100~240V
(許容範囲: AC85~264V、 DC80~370V *1) |
24V | 2.5A | ―― | ○ | ◎ | 形S8VS-06024A | 12,100 | 形S8VS-06024A-F | 12,100 | |
90W | 3.75A | シンク | ◎ | 形S8VS-09024A | 15,900 | 形S8VS-09024A-F | 15,900 | ||||
シンク | ○ | ◎ | 形S8VS-09024AS | 16,100 | 形S8VS-09024AS-F | 16,100 | |||||
ソース | ◎ | 形S8VS-09024AP | 15,900 | 形S8VS-09024AP-F | 15,900 | ||||||
ソース | ○ | 形S8VS-09024APS | 16,100 | 形S8VS-09024APS-F | 16,100 | ||||||
120W | 5A | シンク | 形S8VS-12024A | 18,900 | 形S8VS-12024A-F | 18,900 | |||||
ソース | ◎ | 形S8VS-12024AP | 形S8VS-12024AP-F | ||||||||
180W | 7.5A | シンク | ◎ | 形S8VS-18024A | 26,900 | 形S8VS-18024A-F | 26,900 | ||||
ソース | ◎ | 形S8VS-18024AP | 形S8VS-18024AP-F | ||||||||
240W | 10A | シンク | ◎ | 形S8VS-24024A | 31,600 | 形S8VS-24024A-F | 31,600 | ||||
ソース | ◎ | 形S8VS-24024AP | 形S8VS-24024AP-F | ||||||||
480W | AC 100~240V | 20Aピーク電流30A
(AC200V) |
シンク/
ソース |
◎ | 形S8VS-48024A | 46,500 | 形S8VS-48024A-F | 46,500 |
*1. EC指令と各種安全規格(UL、EN、他)の適用範囲はAC100~240V(AC85~264V)です。
*2. アラーム出力の“シンク”はエミッタCOMを、“ソース”はコレクタCOMを示します。
容量 | 入力電圧 | 出力電圧
(DC) |
出力電流 | アラーム
出力 *2 |
UL Class2
出力 |
形式(ねじ端子台) | 標準価格
(¥) |
形式
(スクリューレス端子台) |
標準価格
(¥) |
||
---|---|---|---|---|---|---|---|---|---|---|---|
60W | AC 100~240V
(許容範囲: AC85~264V、 DC80~370V *1) |
24V | 2.5A | ―― | ○ | ◎ | 形S8VS-06024B | 12,100 | 形S8VS-06024B-F | 12,100 | |
90W | 3.75A | ―― | ◎ | 形S8VS-09024BE | 12,600 | 形S8VS-09024BE-F | 12,600 | ||||
―― | ○ | 形S8VS-09024BES | 12,800 | 形S8VS-09024BES-F | 12,800 | ||||||
シンク | ◎ | 形S8VS-09024B | 15,900 | 形S8VS-09024B-F | 15,900 | ||||||
シンク | ○ | 形S8VS-09024BS | 16,100 | 形S8VS-09024BS-F | 16,100 | ||||||
ソース | ◎ | 形S8VS-09024BP | 15,900 | 形S8VS-09024BP-F | 15,900 | ||||||
ソース | ○ | 形S8VS-09024BPS | 16,100 | 形S8VS-09024BPS-F | 16,100 | ||||||
120W | 5A | ―― | ◎ | 形S8VS-12024BE | 16,200 | 形S8VS-12024BE-F | 16,200 | ||||
シンク | ◎ | 形S8VS-12024B | 18,900 | 形S8VS-12024B-F | 18,900 | ||||||
ソース | 形S8VS-12024BP | 形S8VS-12024BP-F | |||||||||
180W | 7.5A | ―― | ◎ | 形S8VS-18024BE | 22,500 | 形S8VS-18024BE-F | 22,500 | ||||
シンク | ◎ | 形S8VS-18024B | 26,900 | 形S8VS-18024B-F | 26,900 | ||||||
ソース | 形S8VS-18024BP | 形S8VS-18024BP-F | |||||||||
240W | 10A | ―― | ◎ | 形S8VS-24024BE | 27,800 | 形S8VS-24024BE-F | 27,800 | ||||
シンク | ◎ | 形S8VS-24024B | 31,600 | 形S8VS-24024B-F | 31,600 | ||||||
ソース | 形S8VS-24024BP | 形S8VS-24024BP-F | |||||||||
480W | AC 100~240V | 20Aピーク電流30A
(AC200V) |
シンク/
ソース |
◎ | 形S8VS-48024B | 46,500 | 形S8VS-48024B-F | 46,500 |
*1. EC指令と各種安全規格(UL、EN、他)の適用範囲はAC100~240V(AC85~264V)です。
*2. アラーム出力の“シンク”はエミッタCOMを、“ソース”はコレクタCOMを示します。
形式 | 標準価格(¥) | |
---|---|---|
◎ | 形PFP-100N | 825 |
◎ | 形PFP-50N | 455 |
形式 | 標準価格(¥) | |
---|---|---|
◎ | 形PFP-100N2 | 1,070 |
形式 | 標準価格(¥) | |
---|---|---|
◎ | 形PFP-M | 70 |
形S8VS | 入力側 | 出力側 |
---|---|---|
15W | 形S82Y-VS-C2P-S | |
30W | 形S82Y-VS-C2P-S | |
60W | 形S82Y-VS-C3P | 形S82Y-VS-C2P-M |
90W | 形S82Y-VS-C3P | 形S82Y-VS-C2P-M |
120W | 形S82Y-VS-C3P | 形S82Y-VS-C2P-M |
180W | 形S82Y-VS-C3P | 形S82Y-VS-C4P |
240W | 形S82Y-VS-C3P | 形S82Y-VS-C4P |
480W | 形S82Y-VS-C3P |
注. 端子台カバーは本体に付属しております。紛失時などに発注してください。
商品名称 | 形式 | 標準価格(¥) | |
---|---|---|---|
サイド取りつけ金具(15、30W用) | ◎ | 形S82Y-VS30P | 750 |
サイド取りつけ金具(60、90、120W用) | ◎ | 形S82Y-VS10S | 700 |
サイド取りつけ金具(180W用) | 形S82Y-VS15S | 900 | |
サイド取りつけ金具(240W用) | 形S82Y-VS20S | 1,050 | |
正面取りつけ金具(60、90、120、180、240W用) * | ◎ | 形S82Y-VS10F | 460 |
注. 480Wタイプには取りつけ金具は使用できません。
* 240Wタイプ設置時は2個使用してください。
ノイズフィルタ
形S8V-NF
