2011/03 受注終了

S82K

スイッチング・パワーサプライ(3/7.5/15/30/50/90/100Wタイプ)

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

本体

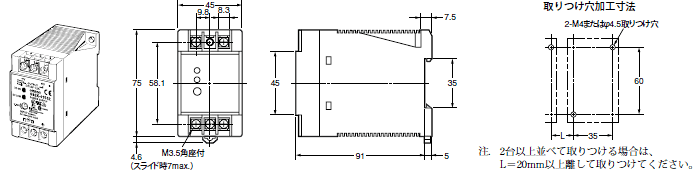

形S82K-003□□(3W)
形S82K-007□□(7.5W)

S82K 外形寸法 2

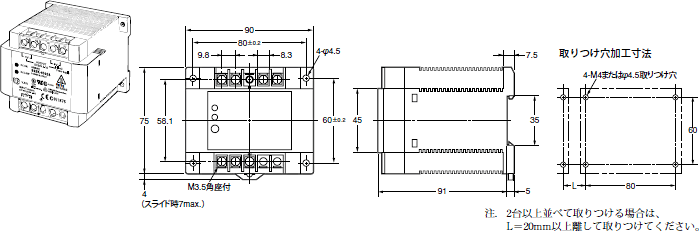

形S82K-015□□(15W)

S82K 外形寸法 3

形S82K-030□□(30W)
形S82K-05024(50W)

S82K 外形寸法 4

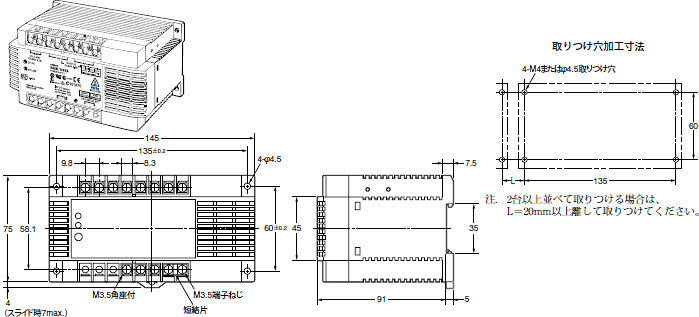

形S82K-□09024(90W)
形S82K-□10024(100W)

S82K 外形寸法 5

レール取りつけ用別売品

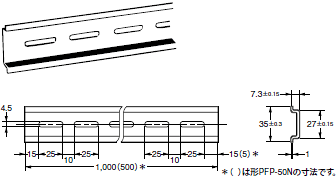

支持レール(アルミ製)

形PFP-100N
形PFP-50N

S82K 外形寸法 7

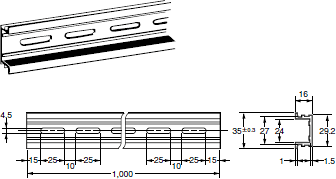

形PFP-100N2

S82K 外形寸法 8
