定格

電源電圧 AC100-240Vタイプ :AC100~240V(50/60Hz) AC/DC 24Vタイプ :AC24V(50/60Hz)、 DC24V
許容電圧変動範囲 電源電圧の85~110%
消費電力(最大負荷) 6VA以下 4.5VA以下(AC24V時)
4.5W以下(DC24V時)
絶縁抵抗 20MΩ以上(DC500Vメガにて)
外部端子一括とケース間、 入力-出力-電源間
耐電圧 AC2,000V以上 1min 外部端子一括とケース間
耐ノイズ 電源端子ノーマルモード/コモンモード ±1,500V、
立ち上がり1nsの方形波±1μs、100n
電源端子ノーマルモード± 480V、 電源端子コモンモード ±1,500V、
立ち上がり 1nsの方形波 ±1μs、100ns
耐振動 振動数 : 10~55Hz、 片振幅 : 0.35mm、X、Y、Z 各方向 5min×10掃引
耐衝撃 150m/s2(ただし、 リレー接点については100m/s2) 3軸6方向 各3回
使用温度範囲 使用時 -10~+55°C(ただし、 結露または氷結しないこと)
保存時 -25~+65°C(ただし、 結露または氷結しないこと)
使用湿度範囲 使用時 相対湿度 25~85%(ただし、 結露しないこと)
本体質量 約200g

性能

入力 熱電対 : K、 J、 T、 E、 L、 U、 N、 R、 S、 B
白金測温抵抗体 : JPt100、 Pt100
測定精度 測温抵抗体入力タイプ :( 指示値の±0.5%または±1℃の大きい方)±1ディジット以下
熱電対入力タイプ :( 指示値の±0.5%または±1℃の大きい方)±1ディジット以下
*K(入力種別: 5)-200~1300℃、 T、 Nの-100℃以下とU、 Lは±2℃±1ディジット以下
 Bの400℃以下は規定なし。 R、 Sの200℃以下は±3℃±1ディジット以下
計測方式 二重積分方式
サンプリング周期 500ms
表示リフレッシュ周期 サンプリング周期(平均化処理機能使用時はサンプリング周期×平均回数)
最大表示桁数 4桁(-1999~9999)
表示部 7セグメントデジタル表示
極性表示 入力信号が負の時自動的に“-”を表示する
ゼロ表示 上位桁ゼロサプレス
入力補正 センサ範囲のすべての点において設定値分だけ入力補正されます
ホールド機能 MAX値ホールド(最大値)、 MIN値ホールド(最小値)
比較出力ヒステリシス設定 前面キーによるプログラム方式(0001~9999)
その他の機能 表示色切替( 緑(赤)/緑/赤(緑)/赤)
平均化処理機能(単純平均OFF/2/4/8回)
設定変更プロテクト機能
設定値初期化
出力形態 リレー接点出力(1c出力)
比較出力応答時間 1s以下
保護構造 前面 : NEMA TYPE 4X屋内用準拠(IP66相当)
リアケース : IP20
端子部 : IP00+フィンガープロテクト(VDE 0106/100)(端子カバー装着時)
メモリ保護 不揮発性メモリ(書き込み回数 : 10万回)

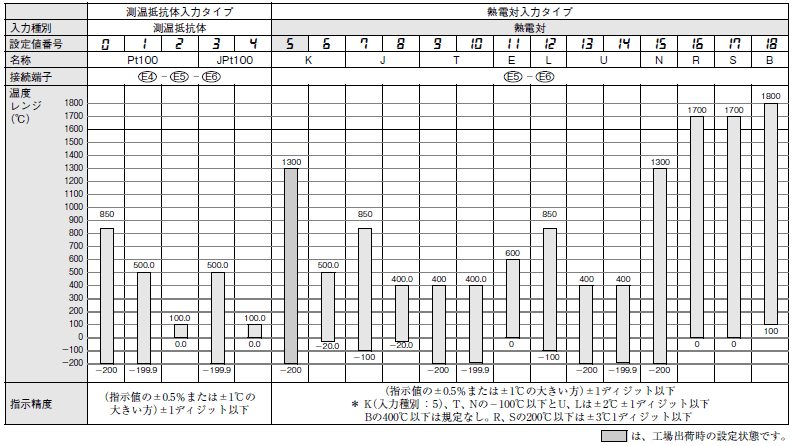

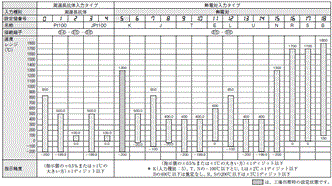

入力レンジ(計測範囲と指示精度)

K3MA-L 定格/性能 3

出力定格

接点出力

負荷 抵抗負荷
(cosφ=1)
誘導負荷
(cosφ=0.4、 L/R=7ms)
定格負荷(UL ratings) AC250V 5A、DC 30V 5A AC250V 1.5A、DC 30V 1.5A
最小適用負荷 DC5V、 10mA
機械的寿命 2,000万回以上
電気的寿命 10万回以上

適用規格

安全規格 UL61010-1、 CSA C22.2 No.61010-1-04、 EN61010-1(IEC61010-1)
汚染度2/過電圧カテゴリⅡ
EMC (EMI):EN61326-1 工業的電磁環境用途
放射妨害電界強度:CISPR 11 Group 1、 class A
雑音端子電圧:CISPR 11 Group 1、 class A
(EMS):EN61326-1 工業的電磁環境用途
静電気放電イミュニティ:EN61000-4-2 : 4kV(接触)、8kV(気中)
電界強度イミュニティ:EN61000-4-3 : 10V/m 1kHz正弦波振幅変調(80MHz~1GHz)
ファーストトランジェント/バーストノイズイミュニティ:EN61000-4-4 : 2kV(電源線)、1kV(I/O信号線)
サージイミュニティ:EN61000-4-5 : 1kV線間(電源線)、2kV大地間(電源線)
伝導性ノイズイミュニティ:EN61000-4-6 : 3V(0.15~80MHz)
電圧ディップ/電断イミュニティ:EN61000-4-11 : 0.5周期、 0, 180°、 100%(定格電圧)
