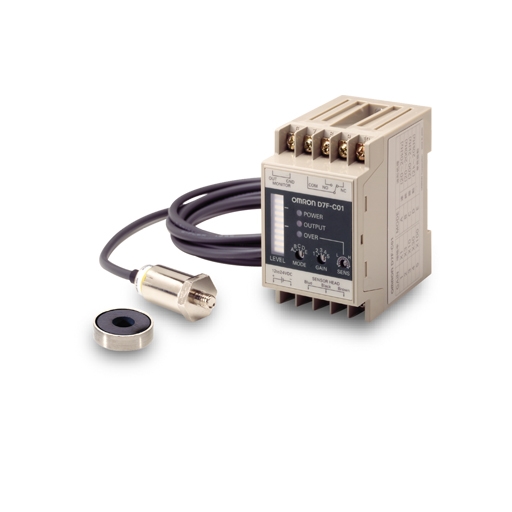

センサ部
| 分類 | マニュアル設定タイプ | リニア出力タイプ |
|---|---|---|
| 形D7F-S01-05/形D7F-S01-10 | 形D7F-S03-05 | |
| 感度 ＊ | 5.1mV/（m/s2）（TYP.） | 5.1mV/（m/s2）±20%（at 100Hz） |
| 検出周波数 | 20Hz～2kHz（±3dB） | 10Hz～2kHz（±3dB） |
| 共振周波数 | 約5kHz | （約20kHz） |
| 使用最大加速度 | 784m/s2 | 98m/s2 |
| 振動（耐久） | 10Hz～2kHz 、片振幅2mm または392m/s2 | 10～150Hz 、片振幅0.35mm または50m/s2 |
| 衝撃（耐久） | 294m/s2 X、Y、Z各方向 3回 | 150m/s2 |
| 使用可能コントローラ | 形D7F-C01 | 形D7F-C03 |
| 保護構造 | IEC60529規格 IP67 | |
| 絶縁抵抗 | 端子一括とケース間 20MΩ以上（DC100V） | 端子一括とケース間 100MΩ以上（DC100V） |
| 耐電圧 | 端子一括とケース間 AC1,000V 50/60Hz 1min | |
| 使用周囲温度範囲 | -25～+70℃（ただし、氷結および結露しないこと） | |
| 使用周囲湿度範囲 | 25～95%RH（ただし、氷結および結露しないこと） | |
| 保管温度 | -40～+80℃（ただし、氷結および結露しないこと） | |
| 質量 | 約40g（ケーブル除く） | |
コントローラ部
| 分類 | マニュアル設定タイプ | リニア出力タイプ | ||||
|---|---|---|---|---|---|---|
| 形D7F-C01 | 形D7F-C03 | |||||
| 電源電圧範囲 | DC12～24V±10%（DC10.8～26.4V） | |||||
| 消費電流 | 200mA以下 | 100mA以下 | ||||
| 使用周囲温度範囲 | -20～+60℃（ただし、氷結および結露しないこと） | -10～+55℃（ただし、氷結および結露しないこと） | ||||
| 使用周囲湿度範囲 | 25～95%RH（ただし、氷結および結露しないこと） | 25～85%RH（ただし、氷結および結露しないこと） | ||||
| 保管温度 | -35～+70℃（ただし、氷結および結露しないこと） | -25～+65℃（ただし、氷結および結露しないこと） | ||||
| 振動 （耐久） | 10～150Hz、片振幅0.75mm 最大加速度98m/s2以下 | 10～150Hz、片振幅0.35mm または50m/s2 | ||||
| 衝撃 （耐久） | 294m/s2 | 150m/s2 | ||||
| 接続可能振動センサ | 形D7F-S01-□□ | 形D7F-S03-05 | ||||
| 出力 | リレー出力 | 1c接点（DC30V 3A、AC250V 3A抵抗負荷）
オンディレイ：連続振動検出モード 最小0.1s、 単発振動検出モード 5ms オフディレイ：1s |
DC アナログ | 出力範囲 | 4～20mA | |
| 許容負荷抵抗値 | 300Ω以下 | |||||
| トランジスタ | 出力形態 | NPNオープンコレクタ | ||||
| 残留電圧 | 1.5V以下 | |||||
| 漏れ電流 | 0.1mA以下 | |||||
| 最大負荷電圧 | DC26.4V | |||||
| シンク電流 | 100mA以上 | |||||
| 最小出力時間 | 50ms以上 | |||||
| ACモニタ
＊1 |
AC ±4V（出力インピーダンス10kΩ）
各レンジ毎の電圧出力は以下のとおり。 ×1レンジ 5.1mV/（m/s2）（TYP） ×3レンジ 15.3mV/（m/s2）（TYP） ×10レンジ 51mV/（m/s2）（TYP） ×30レンジ 153mV/（m/s2）（TYP） ×100レンジ 510mV/（m/s2）（TYP） |
ACモニタ
＊1 |
ACC時（参考値） | ×1レンジ 5.1mV/（m/s2）（TYP）
×5レンジ 25.5mV/（m/s2）（TYP） ×10レンジ 51mV/（m/s2）（TYP） |
||
| VEL時（参考値） | ×1レンジ 25.4mV/（mm/s）（TYP）
×5レンジ 127mV/（mm/s）（TYP） ×10レンジ 254mV/（mm/s）（TYP） |
|||||
| インピーダンス | 10kΩ | |||||
| 振動レベル表示 | 10段階レベルメータ | |||||
| 付加機能 | センサケーブル断線時にレベルメータ点滅、
出力リレーが動作ON |
センサケーブル断線時にALM表示点灯 | ||||
| 質量 | 約120g | |||||
| ACC（加速度）側 | VEL（速度）側 | |||||
| レンジ
（rms） |
×1 | 0～98m/s2 | 0～20mm/s | |||
| ×5 | 0～19.6m/s2 | 0～4mm/s | ||||
| ×10 | 0～9.8m/s2 | 0～2mm/s | ||||
| 周波数範囲 | 20～2,000Hz | 10～1,000Hz | ||||
| リニアリティ | ±5%FS（at 100Hz） ＊2 | |||||
| ゲイン誤差 | ±5%FS（at 100Hz） ＊2 | |||||
| ゼロ点オフセット | 4±0.2mA（at 20℃） ＊2 | |||||
＊1. ACモニタの出力波形は簡易的な波形確認としてご使用ください。
精密測定や波形解析などには、ご使用になれません。
ノイズレベルが、約15mVあります。
モニタ出力電圧は以下を示します。
＊2. コントローラ単体での性能
