EE-SPX-W

溝型コード引き出しタイプ フォト・マイクロセンサ

EE-SPX-W

外乱光の影響を受けにくいコード付きアンプ内蔵フォト・マイクロセンサ

※ Web特別価格提供品

この商品について

形式 形EE-SPX302-W2A、形EE-SPX402-W2A
形EE-SPX304-W2A、形EE-SPX404-W2A
形EE-SPX306-W2A、形EE-SPX406-W2A
形EE-SPX305-W2A
形EE-SPX405-W2A
検出距離 3.6mm(溝幅) 5mm(溝幅)
標準検出物体 1×0.5mm以上の不透明体 2×0.8mm以上の不透明体
応差 0.05mm以下
光源(ピーク発光波長) GaAs赤外発光ダイオード(パルス点灯)(940nm)
表示灯 *1 入光時点灯(赤色)
電源電圧 DC5~24V±10% リップル(p-p)5%以下
消費電流 平均値15mA以下、せん頭値50mA以下
制御出力 NPN電圧出力 負荷電源電圧DC5~24V、負荷電流80mA以下
オフ電流 0.5mA以下
残留電圧 1.0V以下 (負荷電流80mA時)
残留電圧 0.4V以下 (負荷電流10mA時)
応答周波数 *2 500Hz以上
使用周囲照度 受光面照度 白熱灯、太陽光:各3,000lx以下
周囲温度範囲 動作:−10~+55°C、保存時:−25~+65°C
周囲湿度範囲 動作:5~85%RH、保存時:5~95%RH
振動(耐久) 10~55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久) 500m/s2 X、Y、Z各方向 3回
保護構造 IEC規格 IP50
接続方式 コード引出しタイプ(標準コード長1m)
質量 18.5g
材質 ケース ポリカーボネート
ホルダ部

*1. GaP赤色LED(ピーク発光波長700nm)

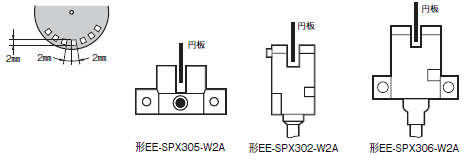

*2. 応答周波数の測定は、下図の円板を回転させた場合の値です。
