(単位:mm)

指定なき寸法公差:公差等級 IT16

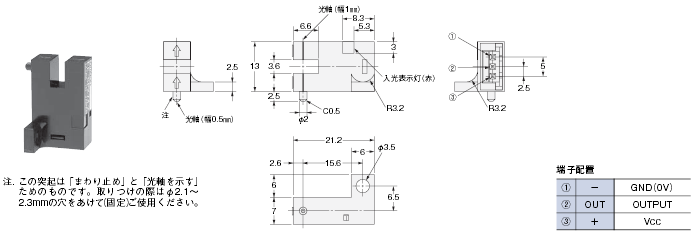

本体

形EE-SPX740
形EE-SPX840

EE-SPX74 / 84 外形寸法 3

形EE-SPX742
形EE-SPX842

EE-SPX74 / 84 外形寸法 4

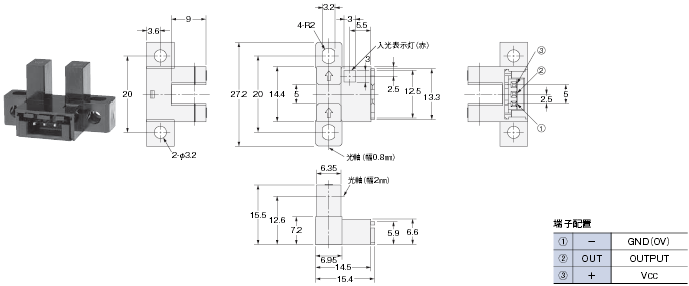

形EE-SPX743
形EE-SPX843

EE-SPX74 / 84 外形寸法 5

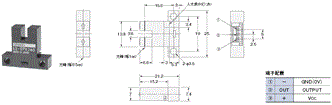

形EE-SPX741
形EE-SPX841

EE-SPX74 / 84 外形寸法 6

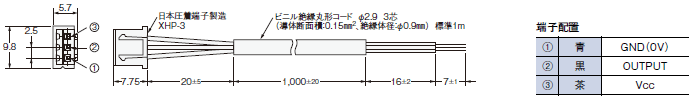

アクセサリ(コード付コネクタ)

形EE-1013

EE-SPX74 / 84 外形寸法 8
