スマートカメラ代表的な機種

＊視野、設置距離の詳細は、カタログの「視野・設置距離」をご確認ください。

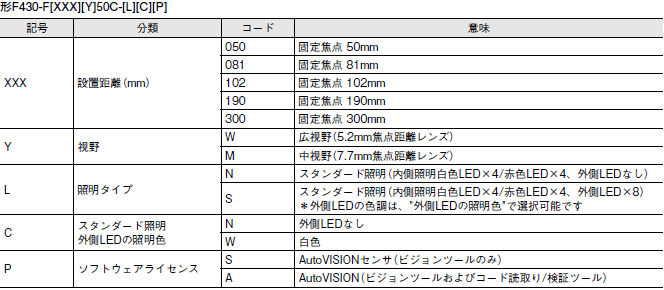

スマートカメラの形式構成

代表的な機種の表にない形式をご希望の場合は、組み合わせ表をご覧のうえ、当社営業員までお問い合わせください。

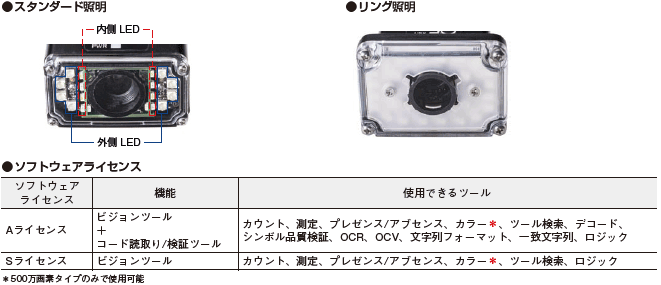

用語解説

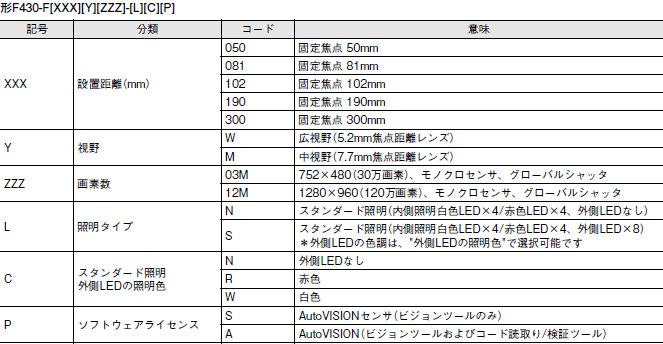

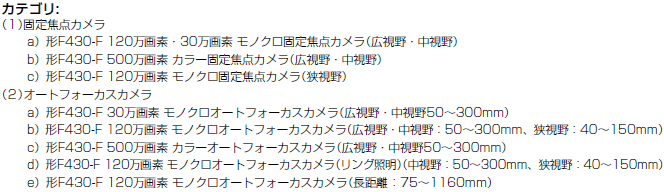

1a) 形F430-F 120万画素・30万画素 モノクロ固定焦点カメラ（広視野・中視野）: 選択可能な組み合わせ

1b) 形F430-F 500万画素 カラー固定焦点カメラ（広視野・中視野）: 選択可能な組み合わせ

注. 500万画素カラーカメラでは、照明なしまたは白色照明のオプションのみお選びいただけます。

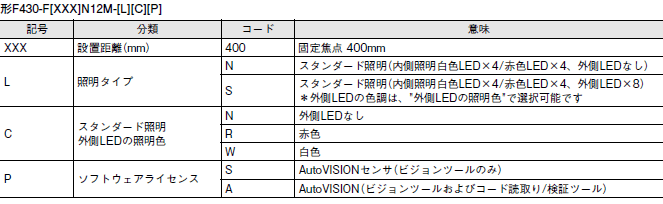

1c) 形F430-F 120万画素 モノクロ固定焦点カメラ（狭視野）: 選択可能な組み合わせ

注. 固定焦点の狭視野レンズオプションは、120万画素モノクロカメラでのみお選びいただけます。

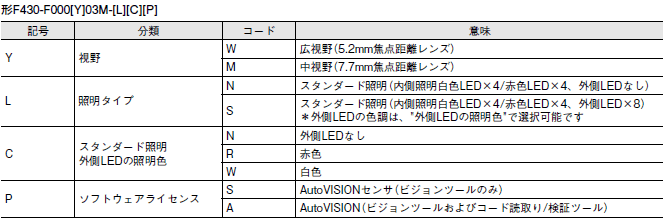

2a) 形F430-F 30万画素 モノクロオートフォーカスカメラ（広視野・中視野50～300mm）: 選択可能な組み合わせ

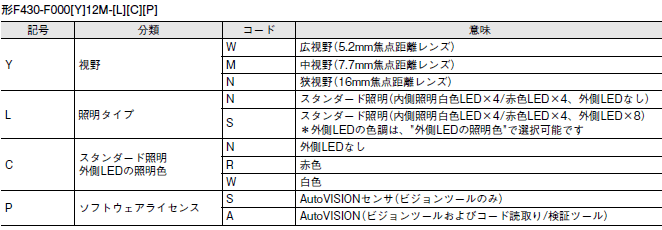

2b) 形F430-F 120万画素 モノクロオートフォーカスカメラ（広視野・中視野：50～300mm、狭視野：40～150mm）: 選択可能な組み合わせ

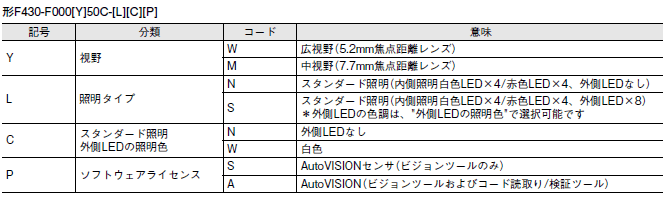

2c) 形F430-F 500万画素 カラーオートフォーカスカメラ（広視野・中視野50～300mm）: 選択可能な組み合わせ

注. 狭視野オートフォーカスレンズオプションは、モノクロカメラでのみお選びいただけます。

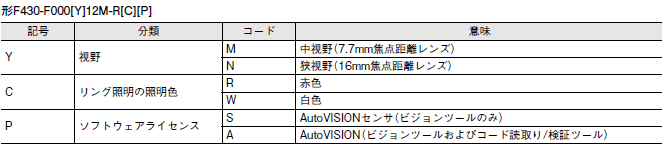

2d) 形F430-F 120万画素 モノクロオートフォーカスカメラ（リング照明）（中視野：50～300mm、狭視野：40～150mm）: 選択可能な組み合わせ

注. リング照明タイプは、オートフォーカス、中視野および狭視野レンズ、120万画素モノクロカメラでのみお選びいただけます。

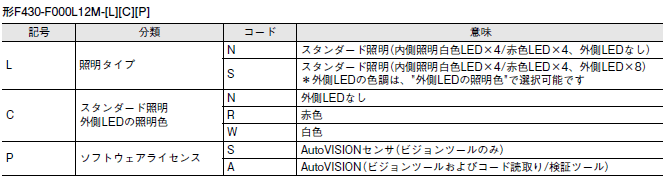

2e) 形F430-F 120万画素 モノクロオートフォーカスカメラ（長距離：75～1160mm）: 選択可能な組み合わせ

注. 長距離オートフォーカスレンズオプションは、120万画素モノクロカメラでのみお選びいただけます。

取付け金具

スタンダード照明用　光学オプション

スタンダード照明用　光源オプション（外側LED）

リング照明用光学オプション

＊1. リング照明タイプのF430には、標準で拡散板が取り付けられています。
　　拡散板を交換される場合は、拡散板（リング照明用）形V430-AF1Rをご購入下さい。
＊2. 拡散板（リング照明用）には、フロントカバーは付属していません。
　　フロントカバーを交換される場合は、交換用フロントカバー（リング照明用）形V430-AF0Rをご購入下さい。
＊3. 偏光板（リング照明用）は、偏光板とフロントカバーが一体の構造です。

リング照明用 光源オプション

光学オプション（スタンダード照明）

ケーブル

＊1. フィルタ付ケーブルです。
　　 ノイズの多い環境で使用する場合はフィルタ付きケーブルを使用してください。
＊2. I/O（フライングリード）ケーブルV430-W8シリーズの延長ケーブルとして使用可能です。

バーコード検証オプション

キャリブレーション支援ツール

新規ご購入の際は、DVDとライセンスの両方をご購入ください。DVDとライセンスの単独購入も可能です。ライセンス版にはDVDメディアは含まれません。

＊本製品の『キャリブレーションプレート印刷ツール』を活用ください。
