①制御出力の割付について
補助出力を制御出力（冷却側）として使用します。
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。
この商品について
関連情報
- 商品カテゴリ共通
- 特設ページ
情報更新 : 2025/04/01

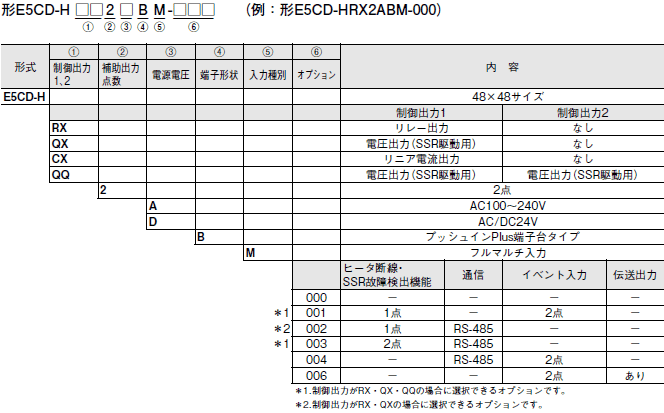

形式基準
プッシュインPlus端子台タイプ
加熱・冷却制御について
加熱・冷却制御機能を使用する場合
形式一覧
| 形式 |
|---|
| E5CD-HRX2ABM-000 |
| E5CD-HRX2DBM-000 |
| E5CD-HRX2ABM-001 |
| E5CD-HRX2DBM-001 |
| E5CD-HRX2ABM-002 |
| E5CD-HRX2DBM-002 |
| E5CD-HRX2ABM-003 |
| E5CD-HRX2DBM-003 |
| E5CD-HRX2ABM-004 |
| E5CD-HRX2DBM-004 |
| E5CD-HRX2ABM-006 |
| E5CD-HRX2DBM-006 |
| E5CD-HQX2ABM-000 |
| E5CD-HQX2DBM-000 |
| E5CD-HQX2ABM-001 |
| E5CD-HQX2DBM-001 |
| E5CD-HQX2ABM-002 |
| E5CD-HQX2DBM-002 |
| E5CD-HQX2ABM-003 |
| E5CD-HQX2DBM-003 |
| 形式 |
|---|
| E5CD-HQX2ABM-004 |
| E5CD-HQX2DBM-004 |
| E5CD-HQX2ABM-006 |
| E5CD-HQX2DBM-006 |
| E5CD-HCX2ABM-000 |
| E5CD-HCX2DBM-000 |
| E5CD-HCX2ABM-004 |
| E5CD-HCX2DBM-004 |
| E5CD-HCX2ABM-006 |
| E5CD-HCX2DBM-006 |
| E5CD-HQQ2ABM-000 |
| E5CD-HQQ2DBM-000 |
| E5CD-HQQ2ABM-001 |
| E5CD-HQQ2DBM-001 |
| E5CD-HQQ2ABM-003 |
| E5CD-HQQ2DBM-003 |
| E5CD-HQQ2ABM-004 |
| E5CD-HQQ2DBM-004 |
| E5CD-HQQ2ABM-006 |
| E5CD-HQQ2DBM-006 |
オプション（別売）
USB-シリアル変換ケーブル
| 形式 |
|---|
| E58-CIFQ2 |
防水パッキン
| 形式 |
|---|
| Y92S-P8 |
注. 本防水パッキンは本体に付属しています。
電流検出器（CT）
| 穴径 | 形式 |
|---|---|
| φ5.8 | E54-CT1 |
| φ5.8 | E54-CT1L＊ |
| φ12.0 | E54-CT3 |
| φ12.0 | E54-CT3L＊ |
＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。
アダプタ
| 形式 |
|---|
| Y92F-45 |
注. すでに、形E5B□用パネル加工されている場合にご使用ください。
防水カバー
| 形式 |
|---|
| Y92A-48N |
取り付けアダプタ
| 形式 |
|---|
| Y92F-49 |
注. 本取り付けアダプタは本体に付属しています。
フロントカバー
| 種類 | 形式 |
|---|---|
| 硬質タイプフロントカバー | Y92A-48H |
| 軟質タイプフロントカバー | Y92A-48D |
サポートソフトウェア CX-Thermo（CXサーモ）
| 形式 |
|---|
| EST2-2C-MV4 |
注. 形E5CD-Hは、CX-Thermo Ver.4.70以上で対応しています。
CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
