EE-SX4330

フォト･マイクロセンサ（透過形）

EE-SX4330

超小型溝型・SMDタイプ・フォトIC出力 （溝幅：3mm）

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2025/07/01

絶対最大定格（Ta＝25℃）

項目 記号 定格値 単位
発光側 順電流 IF 25＊1 mA
逆電圧 VR 5 V
受光側 電源電圧 VCC 9 V
出力電圧 VOUT 17 V
出力電流 IOUT 8 mA
出力許容損失 POUT 80＊1 mW
動作温度 Topr -30～+85＊1 ℃
保存温度 Tstg -40～+90＊1 ℃
リフローはんだ付け温度 Tsol 255＊2 ℃

＊1. 周囲温度が25℃を越える場合は、温度定格図をご覧ください。
＊2. はんだ付け時間は10秒以内

外装仕様

接続方式 質量（g） 材質
ケース
表面実装タイプ 0.2 PPS

電気的および光学的特性（Ta＝25℃）

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF ̶ 1.4 1.65 V IF＝20mA
逆電流 IR ̶ 0.01 10 μA VR＝5V
ピーク発光波長 λP ̶ 855 ̶ nm IF＝20mA
受光側 動作電源電圧 VCC 2.2 ̶ 7 V ̶
ローレベル出力電圧 VOL ̶ 0.12 0.4 V VCC＝2.2～7V、IF＝7mA、IOL＝8mA
ハイレベル出力電流 IOH ̶ ̶ 10 μA VCC＝2.2～7V、IF＝0mA、VOH＝17V
消費電流 ICC ̶ 2.8 4 ｍA VCC＝7V
ピーク分光感度波長 λP ̶ 870 ̶ nm VCC＝2.2～7V
出力オン時LED電流 IFT ̶ ̶ 3.5 ｍA VCC＝2.2～7V
ヒステリシス ΔH ̶ 21 ̶ % VCC＝2.2～7V＊1
応答周波数 f 3 ̶ ̶ kHz VCC＝2.2～7V、IF＝5mA、IOL＝8mA＊2
応答遅れ時間 tPHL ̶ 2 ̶ μs VCC＝2.2～7V、IF＝5mA、IOL＝8mA＊3
tPLH ̶ 37 ̶ μs VCC＝2.2～7V、IF＝5mA、IOL＝8mA＊3

＊1. ヒステリシスは出力状態が反転する2つの状態における順電流の差を百分率（％）で表したものです。

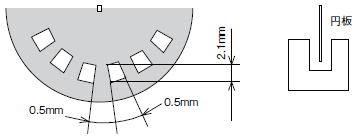

＊2. 応答周波数の測定は下図の円板を回転させた場合の値です。

EE-SX4330 定格/性能 5

＊3. 応答遅れ時間の定義は下図のとおりです。

EE-SX4330 定格/性能 6
