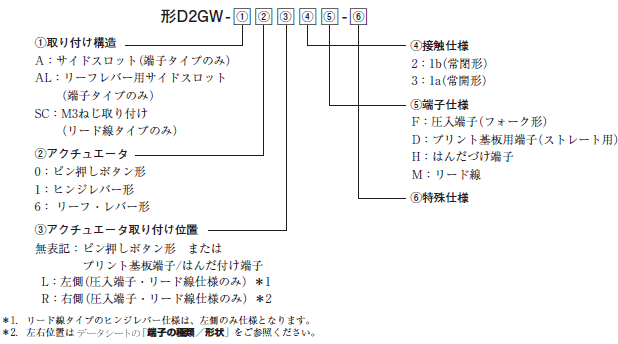

形式基準の中には組み合わせ不可能な形式もあります。
また、形式基準にない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
シール形極超小型基本スイッチ
この商品について
関連情報
情報更新 : 2022/09/01
形式基準の中には組み合わせ不可能な形式もあります。
また、形式基準にない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
種類 | サイドスロット ![]() |
M3ねじ取り付け ![]() |
|||
---|---|---|---|---|---|
アクチュエータ | 端子仕様 | 接触仕様 | アクチュエータ
取り付け位置 |
||
ピン押ボタン形
![]() |
プリント基板用端子
(ストレート用) |
1b | ― | 形D2GW-A02D | ― |
1a | ― | 形D2GW-A03D | ― | ||
圧入端子(フォーク形) | 1b | ― | 形D2GW-A02F | ― | |
1a | ― | 形D2GW-A03F | ― | ||
はんだづけ端子 | 1b | ― | 形D2GW-A02H | ― | |
1a | ― | 形D2GW-A03H | ― | ||
リード線 | 1b | ― | ― | 形D2GW-SC02M | |
1a | ― | ― | 形D2GW-SC03M | ||
ヒンジレバー形
![]() |
プリント基板用端子
(ストレート用) |
1b | ― | 形D2GW-A12D | ― |
1a | ― | 形D2GW-A13D | ― | ||
圧入端子(フォーク形) | 1b | 左側 | 形D2GW-A1L2F | ― | |
右側 | 形D2GW-A1R2F | ― | |||
1a | 左側 | 形D2GW-A1L3F | ― | ||
右側 | 形D2GW-A1R3F | ― | |||
はんだづけ端子 | 1b | ― | 形D2GW-A12H | ― | |
1a | ― | 形D2GW-A13H | ― | ||
リード線 | 1b | 左側 | ― | 形D2GW-SC1L2M | |
1a | 左側 | ― | 形D2GW-SC1L3M | ||
リーフ・レバー形
![]() |
プリント基板用端子
(ストレート用) |
1b | ― | 形D2GW-AL62D | ― |
1a | ― | 形D2GW-AL63D | ― | ||
圧入端子(フォーク形) | 1b | 左側 | 形D2GW-AL6L2F | ― | |
右側 | 形D2GW-AL6R2F | ― | |||
1a | 左側 | 形D2GW-AL6L3F | ― | ||
右側 | 形D2GW-AL6R3F | ― | |||
はんだづけ端子 | 1b | ― | 形D2GW-AL62H | ― | |
1a | ― | 形D2GW-AL63H | ― | ||
リード線 | 1b | 左側 | ― | 形D2GW-SC6L2M | |
右側 | ― | 形D2GW-SC6R2M | |||
1a | 左側 | ― | 形D2GW-SC6L3M | ||
右側 | ― | 形D2GW-SC6R3M |
上記リストにない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
