(単位:mm)

イラスト・図面は、代表的な仕様です。□の中には、取りつけ構造、接触仕様、端子仕様による記号が入ります。
icon_01組み合わせ可能な形式については「種類/価格」をご覧ください。
icon_01各取りつけ構造および端子仕様については、データシートをご覧ください。

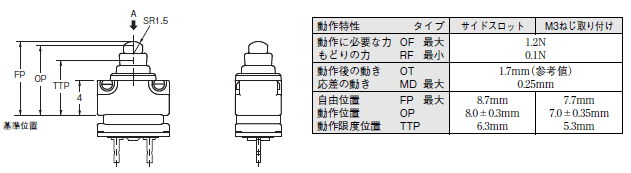

ピン押しボタン形
形D2GW-□0□□□

D2GW 外形寸法 2

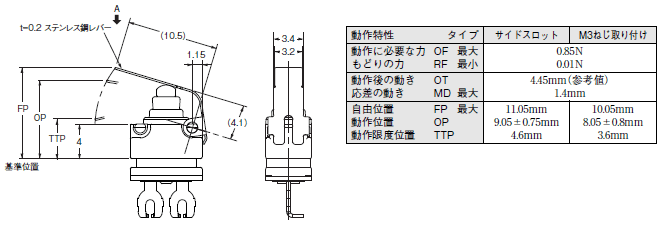

ヒンジレバー形
形D2GW-□1□□□

D2GW 外形寸法 3

リーフ・レバー形
形D2GW-□6□□□

D2GW 外形寸法 4
D2GW 外形寸法 5
